Dibujo Normalizado

Annotations:

• Son los materiales en que se hace dibujo original. El método mas popular para producir impresiones de dibujo solía ser el proceso diazo.

Annotations:

• Los tamaños de los pliegos para dibujo estan basados en milimetros en el tamaño A0 (en el sistema métrico)

1. Los pliegos mas pequeños miden la mitad del área anterior
2. Tamaños estándar de los planos para dibujos
3. Sistema de División en zonas
   1. Las formas para planos impresas deben ser a la medida y con las esquinas redondeadas, las e¿areas se numeran horizontalmente y se identifican verticalmente con letras mayúsculas A,B,C,D
   2. Marcas en el margen; para facilitar el doblado, dibujo centrado, marca o flecha de centro
   3. Cuadro para el título
   4. LIsta de artículos
   5. Tabla de modificaiones o revisión
   6. Cuadro para un número auxiliar

Annotations:

• Ofrece una guía a partir de reglas y recomendaciones adecuadas, para la ejecución y uso práctico de cuadro de títulos relacionados con la identificación, relación y comprensión de planos técnicos y doumentos a fines

1. Requisitos generales: Todo dibujo técnico o documento asociado debe tener un cuadro de títulos, esto debe cumplir los requisitos de microcopiado (NTC 2496)

Annotations:

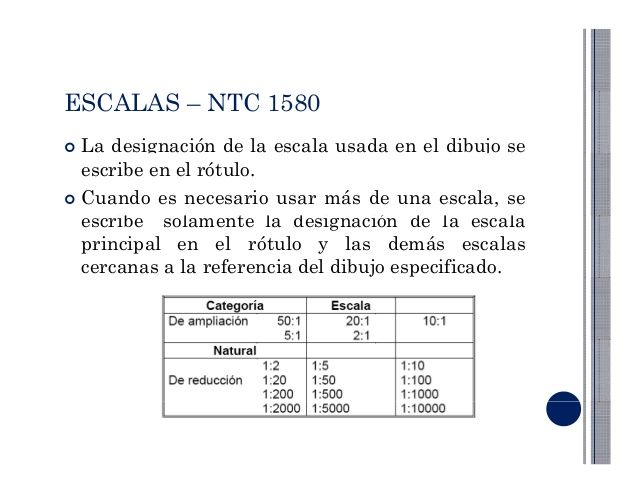

• Nota: Para aplicaciones especiales se necesita escalas mayore y menores, el rango puede ser aumentado en cualquier dirección, proveniendo que la escala requerida se derive de una escala normalizada, multiplicando por numeros enteros con potencia de 10

1. Escalas con relación 1:1 Escalas de ampliación X:1 Escalas de reducción 1:X

1. Bosquejos

   Annotations:

   • Los bosquejos son la forma mas sencilla del dibujo Se usan para simplificar y explicar ideas.
   1. Tipos de pael

      Annotations:

      • Papel para bosquejos 2 clases: Uno con líneas finas Otros con líneas gruesas
      1. Papel Bidimensional
      2. Papel Tridimensional
      3. Papel Isométrico
      4. Papel Oblicuo
      5. Papel para bosquejos en perspectiva
   2. Pasos básicos para hacer bosquejos
      1. 1. Construir en macros
      2. 2. Encuadrar los espacios para detalles
      3. 3. Agregara los detalles
      4. 4. Engrosar las líneas

         Annotations:

         • -Líneas negras gruesas para representar todas las líneas del objeto -Líneas negras delgadas para representarlíneas centrales y guías para notas -Agregar cualquier nota necesaria
