DIBUJO NORMALIZADO
- Terminologia de Dibujo
- Tecnico
- Representacion
grafica
- Representacion
grafica
- Descriptiva
- Estudio de
proyecciones
sobre planos
- Estudio de
proyecciones
sobre planos
- Perspectiva
- 3D
- 3D
- Boceto
- Primera impresion
- Primera impresion
- Esquema
- Reprecentacion
mas detallada de
un boceto
- Reprecentacion
mas detallada de
un boceto
- Croquis
- Grafico
definitivo y
dimensionado
- Grafico
definitivo y
dimensionado
- Grafica
- relacion entre
varias magnitudes.
Generalmente
entre dos variables
- relacion entre
varias magnitudes.
Generalmente
entre dos variables
- Doc. de Redaccion
- Croquis con
especificaciones
- Croquis con
especificaciones
- Nomenclatura
- Complementos
representados
en un ensamble
o subensamble
- Complementos
representados
en un ensamble
o subensamble
- Apuntes
- Informes
completos
al dibujo
- Informes
completos
al dibujo
- Tecnico
- Formatos de Papel Normalizado
con norma NTC 001 ICONTEC
- Cada formato esta creado por un intervalo
de tamaño establecido, de manera que
cada uno se obtiene dividiendo el tamaño
inmediatamente superior en dos partes
iguales.
- y:x = 2:1 = 1.414
- y:x = 2:1 = 1.414

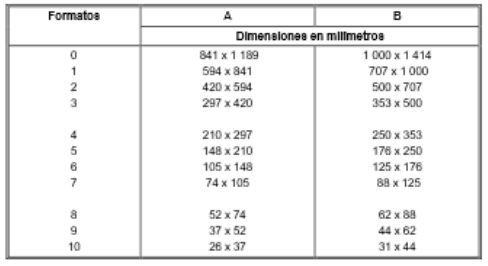

- Sistema de Medidas
- Serie Principal (Serie A)
Y=1.189m X= 0.841m
- Tiene un area
de 1m^2
- (x)(y)= 1m^2
- (x)(y)= 1m^2
- Tiene un area
de 1m^2
- Serie Secundaria
(Serie B)
- Se obtiene colocando en
forma secuencial los
promedios geometricos de
tamaños adyacentes de la
serie A
- Se obtiene colocando en
forma secuencial los
promedios geometricos de
tamaños adyacentes de la
serie A
- Tamaños Alargados
- Se obtiene dividiendo cualquiera de los
tamaños de la serie A o B en 3, 4 y 8 partes
iguales paralelamente al lado mas corto, de tal
manera que la reapacion entre el lado mas
largo y corto sea mayor que 1/2
- Se obtiene dividiendo cualquiera de los
tamaños de la serie A o B en 3, 4 y 8 partes
iguales paralelamente al lado mas corto, de tal
manera que la reapacion entre el lado mas
largo y corto sea mayor que 1/2
- Designacion
- Cada formato de las series principales y secundarias
se designa por una letra seguida de un numero. La
letra A o B indica la serie de formatos y el numero
indica las veces que se han efectuado. Ejemplo: El
formato A4 corresponde al AO dividido 4 veces
- Cada formato de las series principales y secundarias
se designa por una letra seguida de un numero. La
letra A o B indica la serie de formatos y el numero
indica las veces que se han efectuado. Ejemplo: El
formato A4 corresponde al AO dividido 4 veces
- Requisitos
- La serie B se utiliza en
circunstancias excepcionales,
cuando se requieren tamaños
intermedios entre los dos
formatos adyacentes de la serie A

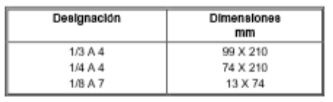

- Los formatos alargados
estan constituidos por:
- La serie B se utiliza en
circunstancias excepcionales,
cuando se requieren tamaños
intermedios entre los dos
formatos adyacentes de la serie A
- Serie Principal (Serie A)
Y=1.189m X= 0.841m
- Cada formato esta creado por un intervalo
de tamaño establecido, de manera que
cada uno se obtiene dividiendo el tamaño
inmediatamente superior en dos partes
iguales.
- Rotulado de Planos
- Contenido
- Todo dibujo tecnico debe
tener cuadro de titulos
- Debe tener uno o mas
rectangulos adyacentes.
- Debe tener uno o mas
rectangulos adyacentes.
- Zona de identificacion,
zonas para informacion
adicional. pueden estar
ubicadas encioma y/o a la
izquierda de la zona de
identificacion
- Posicion
- Debe estar ubicado de
acuerdo con las
recomendaciones de ISO 5457
- Debe estar ubicado de
acuerdo con las
recomendaciones de ISO 5457
- Zona de
Identificacion
- Numero de registro, titulo,
nombre del propietario
legal del dibujo
- Numero de registro, titulo,
nombre del propietario
legal del dibujo
- Zona de informacion
adicional
- Items indicativos, items
tecnicos, items administrativos
- Items indicativos, items
tecnicos, items administrativos
- Posicion
- Todo dibujo tecnico debe
tener cuadro de titulos
- Contenido
- Escalas
- Es la realcion existente entre la
dimension lineal de un elemento de un
objeto como se representa en el dibujo y
la dimension real del mismo elemento
- Escala Natural
- Escala con relacion 1.1
- Escala con relacion 1.1
- Escala de ampliacion
- La relacion es mayor que 1:1.
Se dice que son mayores a
medida que la razon aumenta
- La relacion es mayor que 1:1.
Se dice que son mayores a
medida que la razon aumenta
- Escala de reduccion
- La relacion es menor que
1:1. Se dice que son
menores a medida que la
razon decrece
- La relacion es menor que
1:1. Se dice que son
menores a medida que la
razon decrece
- Escala Natural
- Es la realcion existente entre la
dimension lineal de un elemento de un
objeto como se representa en el dibujo y
la dimension real del mismo elemento
- Elaboracion de Croquis
- Bosquejos
- Se permiten varios tipos de papel:
Plano en primera dimension,
isometrico y de perspectiva
- Se permiten varios tipos de papel:
Plano en primera dimension,
isometrico y de perspectiva
- Bosquejos
