FUENTE REGULADA
Annotations:
http://www.unicrom.com/Tut_fuentepoder_transformador_rectificador_filtro_regulador.asp
Transformador
Annotations:
http://www.unicrom.com/Tut_transformador.asp
Elemento encargado de recibir un voltaje alterno de 110 VAC
Reducir el voltaje de entrada a un voltaje de salida mas bajo

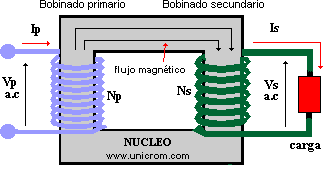

Sus partes son un bobina primario, bobina secundario, un nucleo de hierro
La corriente al circular por la bobina primaria genera una inducción sobre el núcleo la cual se refreja en la bobina secundaria
Rectificador
Annotations:
http://www.unicrom.com/Tut_rectificador_media_onda.asp
Su componente principal es el diodo
Annotations:
http://www.unicrom.com/Tut_diodo.asp
Sus partes son el Anodo y el Catodo
Presenta dos junturas N y P, se paradas por una juntura de barrera
Se le debe aplicar un voltaje superior a 0.6 voltios para que conduzca.
Encargado de recibir un voltaje alterno y convertirlo en continuo
Recibe ciclos positivos y negativos
Separa los ciclos positivos de los negativos
Filtro
Annotations:
http://www.unicrom.com/tut_filtros.asp

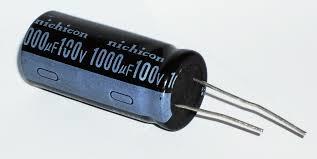

Formado por uno o varios condensadores
Al ser un acumulador de voltaje mejora la onda que sale del rectificador
Su carga es igual al valor entrega por el voltaje del debanado secundario del transformador por 1.4142
Regulador
Recibe un voltaje alto a la entrada
En su salida el voltaje es bajo
El voltaje a la salida es constante
