- Axometria
- Es la parte de la geometría descriptiva que estudia
el sistema de representación de figuras espaciales
en un plano por medio de proyecciones obtenidas
según tres ejes
- Caracteristica: conserva el paralelismo entre rectas
- Clasificación de Axometria
- Axonometría ortogonal: se denomina así por estar
basada en una proyección cilíndrica ortogonal
- Axonometría oblicua: se
fundamenta en una proyección
cilíndrica oblicua, Perspectiva
caballera. (horizontal y frontal)
de conjuntos simples.
- Axonometría ortogonal: se denomina así por estar
basada en una proyección cilíndrica ortogonal

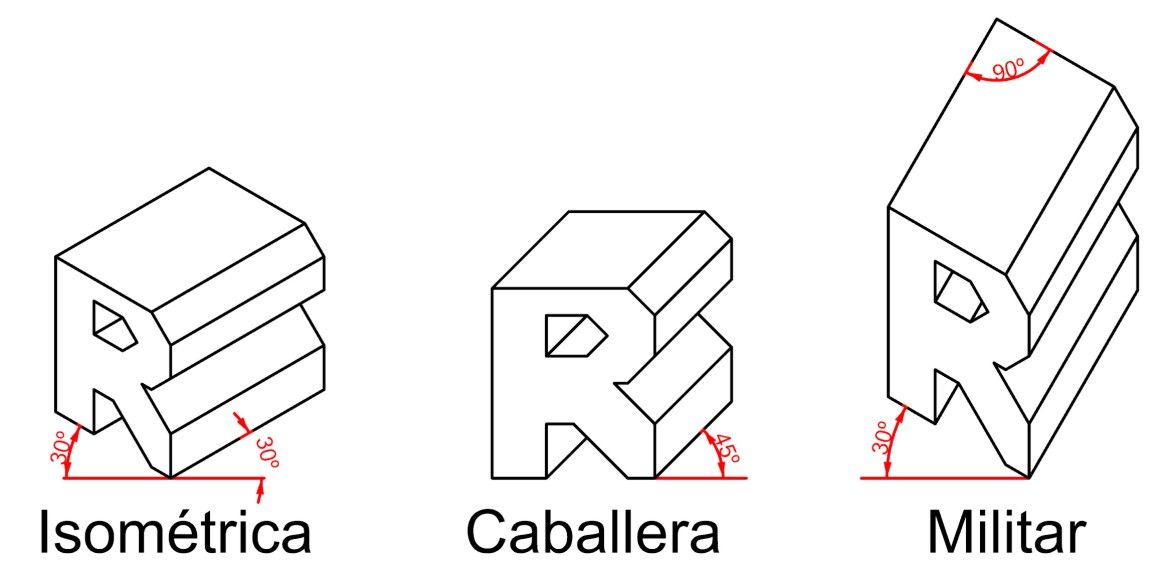

- Perspectiva Militar: este tipo de presentacion se puede
tomar medidas reales, en cualquiera de los ejes que
conforman el dibujo, y sobre cualquier superficie.
- Perspectiva Caballera, dos dimensiones del volumen a
representar se proyectan en verdadera magnitud (el alto y el
ancho) y la tercera (la profundidad) con un coeficiente de
reducción.
- Perspectiva Caballera, dos dimensiones del volumen a
representar se proyectan en verdadera magnitud (el alto y el
ancho) y la tercera (la profundidad) con un coeficiente de
reducción.
- Es la parte de la geometría descriptiva que estudia
el sistema de representación de figuras espaciales
en un plano por medio de proyecciones obtenidas
según tres ejes
- Teoría de la descripción de la forma
- Proyeccion Ortogonal: es en la que se utiliza mas de
una vista para dibujar y definir por completo un
objeto
- Representacion Ortografica: Se obtiene por medio de
proyecciones ortogonales paralelas y da como resultado vistas
planas bidimensionales posicionadas en forma simetrica una
respecto a la otra. Para mostrar el objeto por completo pueden ser necesarias las seis vistas en las direcciones
- Designacion de las vistas:
- Vista en direccion a: Vista de frente
- Vista en direccon b: Vista superior
- Vista en direccion c: Vista izquierda
- Vista en direccion d: Vista derecha
- Vista en direccion e: Vista inferior
- Vista en direccion f: Vista superior

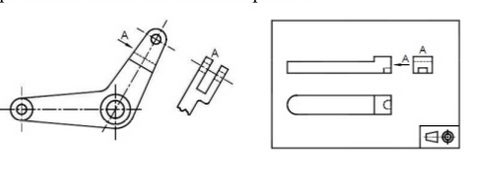

- Vistas Auxiliares: Si es necesario ver una vista desde una direccion diferente
o si no puede colocar una vista en su posisicion correcta, se usaran flechas
de referencia para ver la vista como corresponde
- Vista en direccion a: Vista de frente
- Designacion de las vistas:
- Representacion Ortografica: Se obtiene por medio de
proyecciones ortogonales paralelas y da como resultado vistas
planas bidimensionales posicionadas en forma simetrica una
respecto a la otra. Para mostrar el objeto por completo pueden ser necesarias las seis vistas en las direcciones
- Lineas

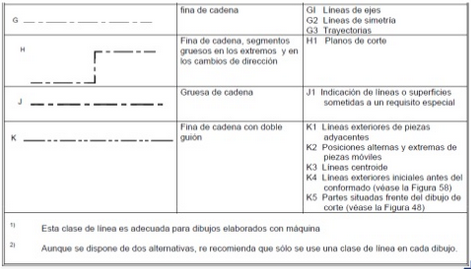

- Tipos de lineas: se deben usar los siguientes tipos de lineas
- Tipos de lineas: se deben usar los siguientes tipos de lineas
- Secciones

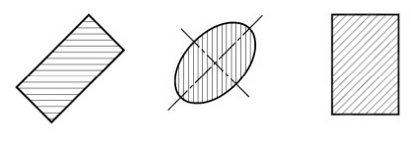

- Secciones Achuradas: se usas para mostrar area o secciones.
Usualmente la forma de achurado es lineas delgadas continuas,
en angulo conveniente, preferiblemente en angulo de 45°
- Secciones Achuradas: se usas para mostrar area o secciones.
Usualmente la forma de achurado es lineas delgadas continuas,
en angulo conveniente, preferiblemente en angulo de 45°
- Proyeccion Ortogonal: es en la que se utiliza mas de
una vista para dibujar y definir por completo un
objeto

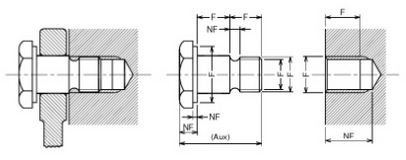

- Dimencionamiento: un valor numerico expresado en unidades
apropiadas de medida que se indican graficamente sobre un dibujo
tecnico con lineas, simbolos y notas, se divide en funcionales, no
funcionales y auxiliares

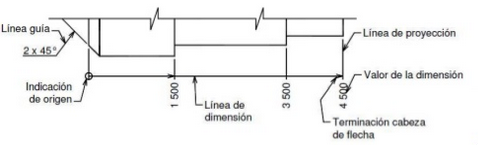

- Metodo de Dimensionamiento: incluyen la linea de
proyeccion, linea de dimension, linea guia, terminacion de
linea de dimension,la indicacion de origen y la dimension de
la misma
- Los valores dimensionales deben colarse paralelos a
sus lineas de simension y preferiblemente cerca del
medio, arriba y sin tocar la linea de dimension

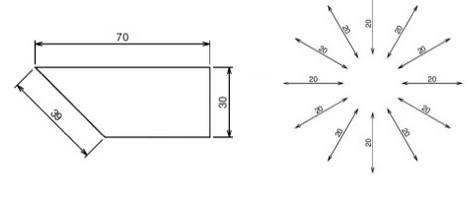

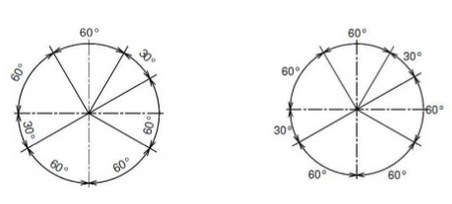

- Los valores angulare pueden orientarse de la siguiente forma
- Los valores dimensionales deben colarse paralelos a
sus lineas de simension y preferiblemente cerca del
medio, arriba y sin tocar la linea de dimension
- Metodo de Dimensionamiento: incluyen la linea de
proyeccion, linea de dimension, linea guia, terminacion de
linea de dimension,la indicacion de origen y la dimension de
la misma
