INSTALACIÓN DE ANTENAS DE TV
TERRESTRE RED
- ¿Que es la red?
- Es el conjunto de elementos necesarios para asegurar la distribución de las
señales desde el equipo de cabecera hasta las tomas de usuario
- Amplificadores de linea
- Es un dispositivo que amplifica la señal de antena para compensar las pérdidas que se originan en la
redes de gran tamaño.
- Característcas
- Es un dispositivo que amplifica la señal de antena para compensar las pérdidas que se originan en la
redes de gran tamaño.
- Amplificadores de linea
- La red se estructura en 3 tramos:
- Red de distribución:
- Enlaza el equipo de cabecera con la red de dispersión.
- Comienza a la salida del dispositivo de mezcla que agrupa las señales procedentes de
los diferentes conjuntos de elementos de captación y adaptación de emisiones de
radiodifusión sonora y televisión, y finaliza en los elementos que permiten la
segregación de las señales a la red de dispersión o derivadores.
- Partes
- Canalización, cable coaxial, conectores (tipo F)
- Derivadores.
- Su misión es distribuir una señal de TV entre plantas de un edificio y
también distribuir la señal a todos los usuarios de una planta.
- Características
- Su misión es distribuir una señal de TV entre plantas de un edificio y
también distribuir la señal a todos los usuarios de una planta.
- Canalización, cable coaxial, conectores (tipo F)
- Enlaza el equipo de cabecera con la red de dispersión.
- Red de dispersión:
- Enlaza la red de distribución con la red interior de usuario.
- Comienza en los derivadores que proporcionan la señal
procedente de la red de distribución, y finaliza en los puntos de
acceso al usuario.
- Partes
- Cableado
coaxial
- Registros de paso
- Cableado
coaxial
- Partes
- Comienza en los derivadores que proporcionan la señal
procedente de la red de distribución, y finaliza en los puntos de
acceso al usuario.
- Enlaza la red de distribución con la red interior de usuario.
- Red de usuario:
- Permite la distribución de las señales en el interior de los
domicilios o locales de los usuarios configurándose en estrella
desde el punto de acceso al usuario hasta las tomas.
- Partes
- Canalización y registros
- Punto de acceso al usuario (PAU)
- Su misión es distribuir la señal de TV a todas las estancias
de la vivienda, excluidos baños y trasteros.
- Punto de Acceso al Usuario
- Se encuentra en el interior del domicilio del usuario
- Características
- Su misión es distribuir la señal de TV a todas las estancias
de la vivienda, excluidos baños y trasteros.

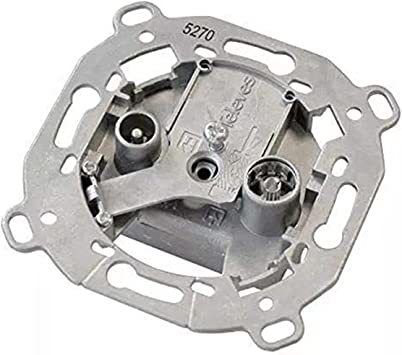

- Toma de usuario (base de acceso de terminal- BAT)
- Base de Acceso Terminal
- Se encuentra en el interior de la vivienda en los registros de tomas.
- Permiten conectar a la red equipos de usuario para acceder a los servicios proporcionados.
- Características
- Tomas de usuario en serie
- Se utilizan en instalaciones donde desde una toma inicial se van conectando el resto de tomas de la
vivienda. No se utilizan actualmente (instalaciones no ITC).
- Se utilizan en instalaciones donde desde una toma inicial se van conectando el resto de tomas de la
vivienda. No se utilizan actualmente (instalaciones no ITC).
- Base de Acceso Terminal
- Canalización y registros
- Permite la distribución de las señales en el interior de los
domicilios o locales de los usuarios configurándose en estrella
desde el punto de acceso al usuario hasta las tomas.
- Red de distribución:
- Es el conjunto de elementos necesarios para asegurar la distribución de las
señales desde el equipo de cabecera hasta las tomas de usuario
- Distribución de la RED
- Distribución por tomas de paso

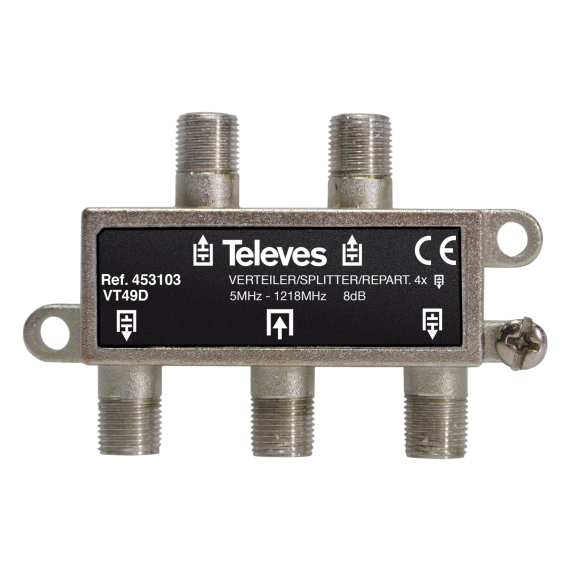

- Distribución por repartidor
- Distribución por derivadores (red de usuario por
tomas de paso). Estructura árbol-rama
- Distribución por derivadores y repartidores
(ICT). Árbol-rama/ estrella
- Distribución por tomas de paso
