Captación en Instalaciones de TV SAT
- Partes de la captación SAT
- Antenas
- Dispositivos de fijación
- Mástiles
- Torretas
- Anclajes
- Vientos
- Etc
- Mástiles
- Antenas
- Partes de una antena SAT
- Reflector
- Se encarga de captar las ondas y concentrarlas en un punto
llamado “foco”, en el que se sitúa la unidad exterior.
- Tipos
- De foco centrado
- El foco se encuentra centrado sobre la curva del reflector. Suelen ser
de gran tamaño. Típica de instalaciones comunitarias
- El foco se encuentra centrado sobre la curva del reflector. Suelen ser
de gran tamaño. Típica de instalaciones comunitarias
- De foco descentrado
- El foco se encuentra desviado al centro de la curva del reflector. Suelen ser de
menor tamaño y más eficientes. Típica de instalaciones individuales.
- El foco se encuentra desviado al centro de la curva del reflector. Suelen ser de
menor tamaño y más eficientes. Típica de instalaciones individuales.
- De foco centrado
- Se encarga de captar las ondas y concentrarlas en un punto
llamado “foco”, en el que se sitúa la unidad exterior.
- Unidad exterior
- Recibe las señales reflejadas por el receptor y las cambia de
frecuencia para poder ser transportada por un cable coaxial.
- Partes
- Bocina
- Recoge la señal reflejada por el reflector al foco.
- Recoge la señal reflejada por el reflector al foco.
- Guía de ondas
- Envía la señal al bloque de bajo ruido
- Envía la señal al bloque de bajo ruido
- Bloque de bajo ruido
- En el se encuentra el elemento transductor llamado sonda.
- En el se encuentra el elemento transductor llamado sonda.
- Bocina
- Recibe las señales reflejadas por el receptor y las cambia de
frecuencia para poder ser transportada por un cable coaxial.
- Elementos de fijación
- Reflector
- Tipos de LNB
- LNB = Low Noise Block (Bloque de Bajo Ruido)

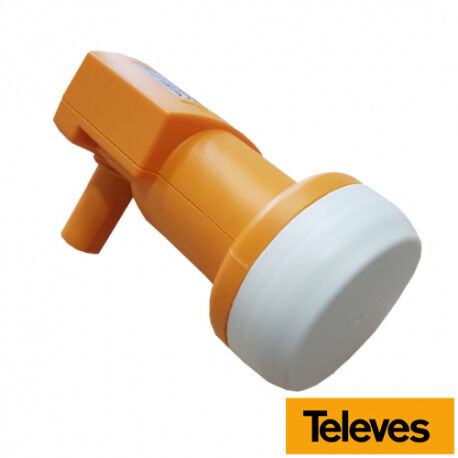

- LNB Universal
- 1 salida conmutable
- 1 salida conmutable
- LNB Twin
- 2 salidas conmutables
- 2 salidas conmutables

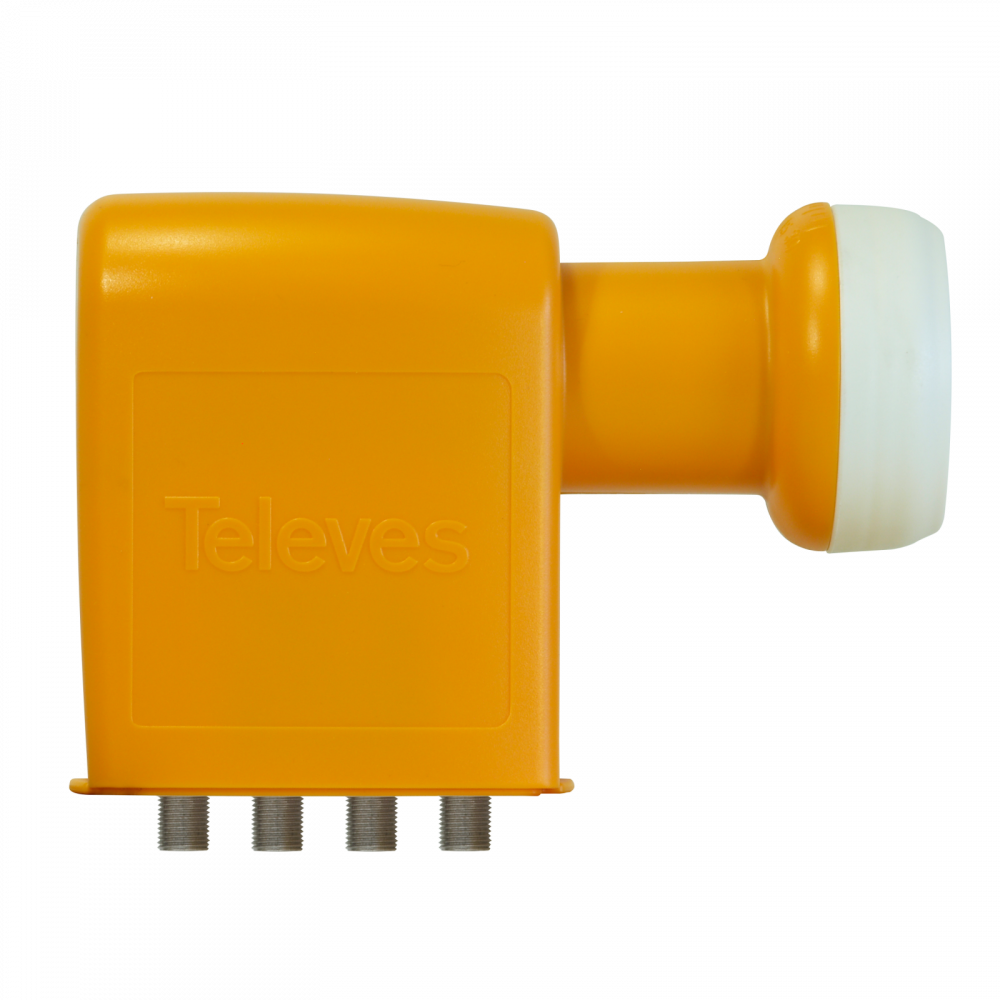

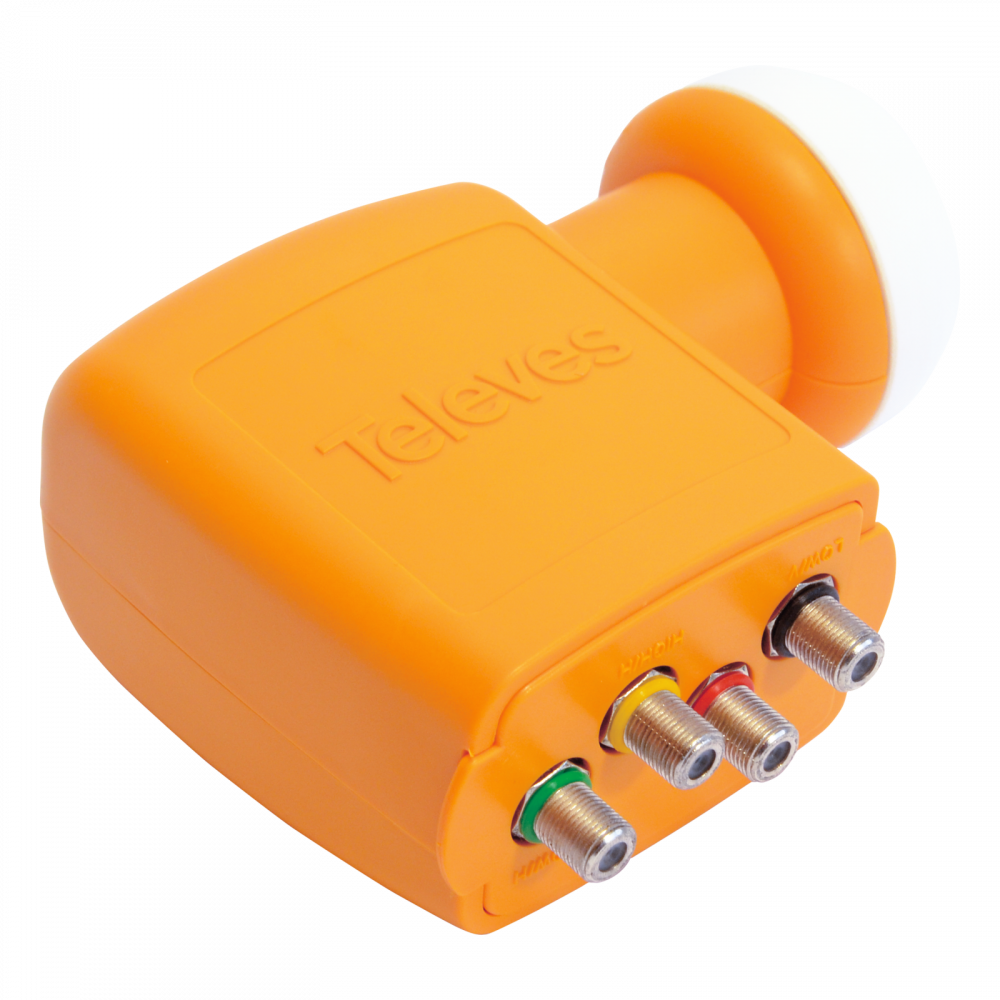

- LNB Quattro
- 4 salidas fijas
- 4 salidas fijas
- LNB Quad
- 4 salidas conmutables
- 4 salidas conmutables
- LNB = Low Noise Block (Bloque de Bajo Ruido)
- Tipos de antenas SAT

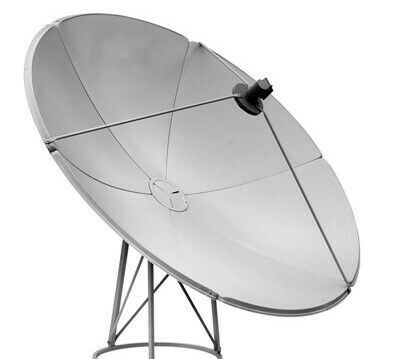

- Antenas de foco centrado
- El foco de la parábola se encuentra en el centro de la curva. Suelen usarse en
instalaciones de antenas colectivas y de un diámetro entre 900 y 1.800 mm. Son menos
eficientes, la unidad exterior y las varillas hacen “sombra” sobre el reflector.
- El foco de la parábola se encuentra en el centro de la curva. Suelen usarse en
instalaciones de antenas colectivas y de un diámetro entre 900 y 1.800 mm. Son menos
eficientes, la unidad exterior y las varillas hacen “sombra” sobre el reflector.

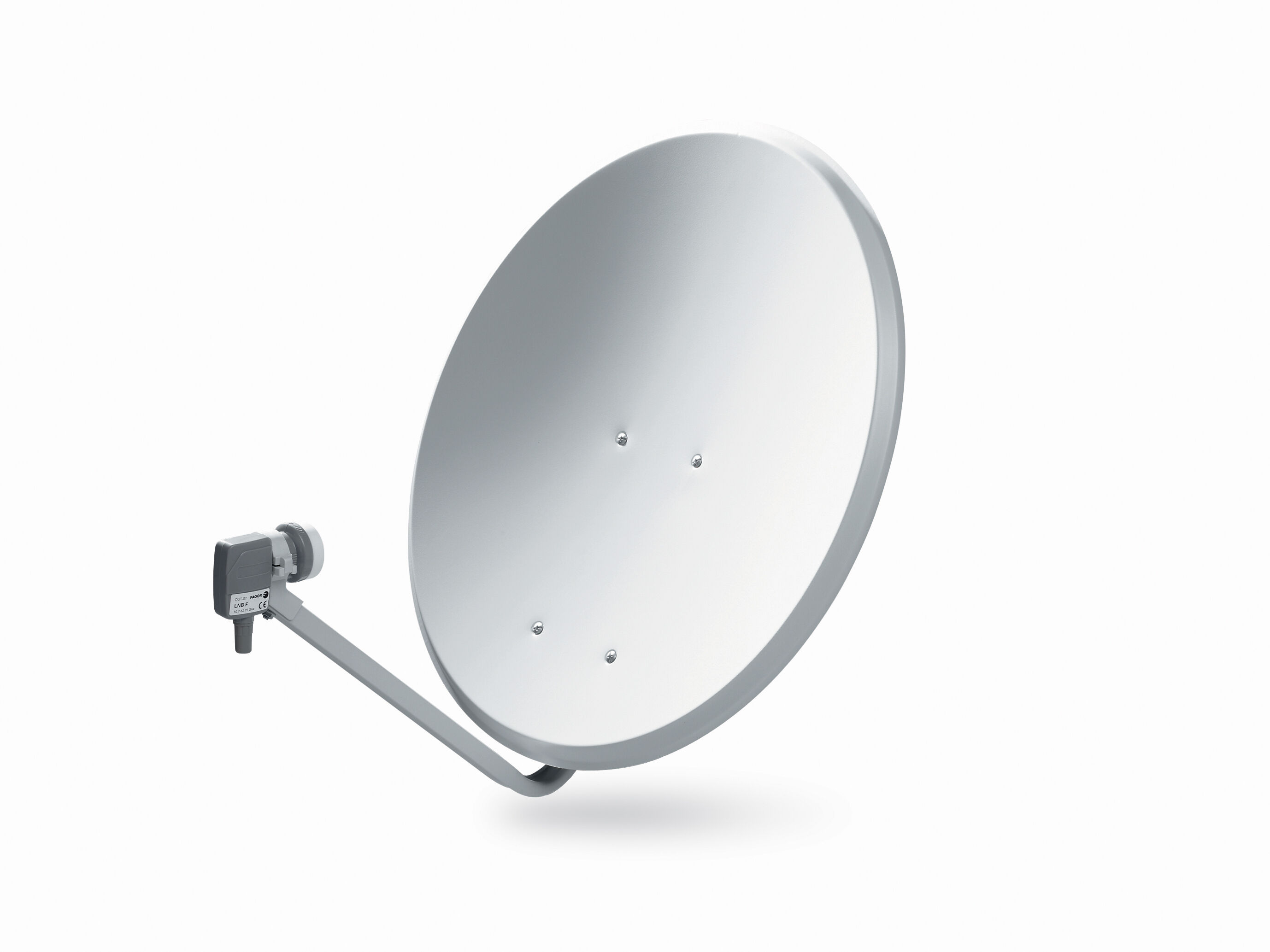

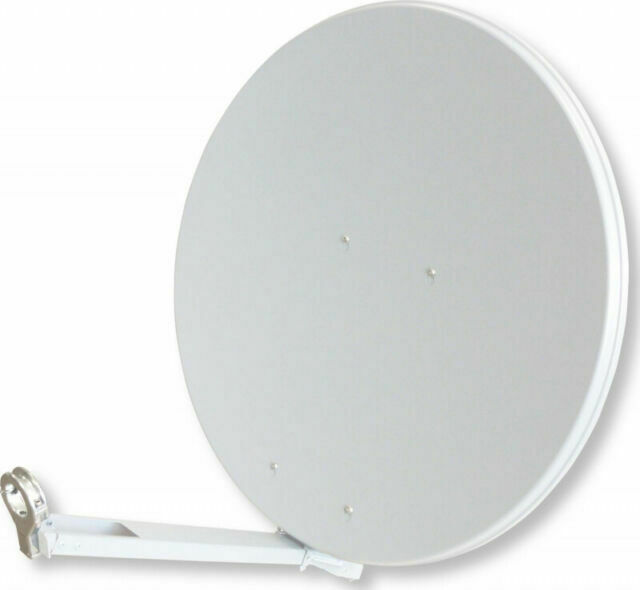

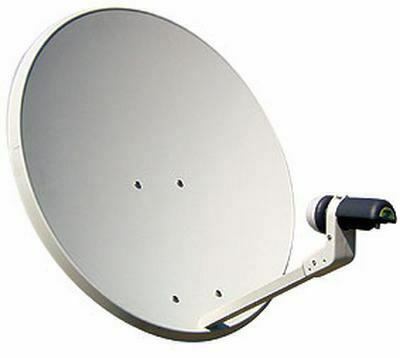

- Antenas de foco descentrado o offset
- El foco se encuentra fuera del centro de la curva. Suelen usarse en
instalaciones individuales y son van de 600 a 1.800 mm. Son más eficientes
que las anteriores.
- El foco se encuentra fuera del centro de la curva. Suelen usarse en
instalaciones individuales y son van de 600 a 1.800 mm. Son más eficientes
que las anteriores.
- Antenas de foco centrado
