¿Como Funciona un Sistema de Energía térmica solar?

Sus componentes

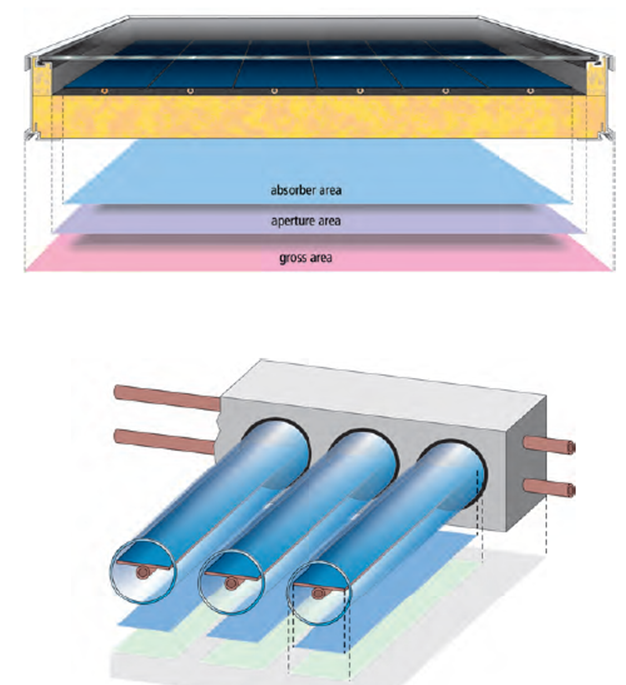

1. Diferentes tipos de colectores
  1. solares planos
    1. Colectores planos con cubierta: compuestos esencialmente por una cubierta de vidrio, una placa captadora aislada térmicamente en la parte inferior y contenidos en una caja de metal o plástico. Colectores planos sin cubierta: normalmente son de material plástico y están directamente expuestos a la radiación solar. Su uso es para calentar el agua de las piscinas.
  2. solares de vavio
    1. Los colectores solares de vacío son proyectados para reducir las dispersiones de calor hacia el exterior. El calor captado por cada elemento es transferido a la placa, que está dentro del tubo. De esta manera, el líquido portador del calor se calienta y, gracias al vacío, se reduce al mínimo la dispersión de calor hacia el exterior
  3. Solares de concentración
    1. Los colectores solares de concentración son cóncavos y proyectados para optimizar la concentración de la energía solar en un punto determinado. Tienen que seguir el movimiento del sol, por lo que sólo son eficaces con luz solar directa
  4. Los colectores solares se pueden clasificar en base a varios parámetros. La primera de ellas puede ser en función del fluido térmico que utiliza. Los colectores pueden utilizar un líquido o un gas para transferir el calor. Los líquidos más frecuentes son el agua, una disolución anticongelante o un aceite térmico. El gas que se suele utilizar como fluido térmico es el aire.
  5. Cada uno de estos colectores tienen sus ventajas y desventajas, que al momento de instalar es importante analizar y considerar para así tomar la mejor elección
2. Dispositivos para almacenar el calor
  1. La energía suministrada por el sol no se puede influir, y rara vez coincide con los momentos en que se requiere calor. Por lo tanto el calor solar generada debe ser almacenado. Sería ideal si este calor se podría ahorrar a partir del verano al invierno
  2. Tanques sin ventilación se ofrecen en acero inoxidable, esmaltados o de acero o cobre recubierto de plástico. Depósitos de acero inoxidable son comparativamente ligero y libre de mantenimiento, pero mucho más caros que los tanques de acero esmaltado
  3. Los tanques de almacenamiento pueden variar en el tipo de material, pueden ser mas eficientes

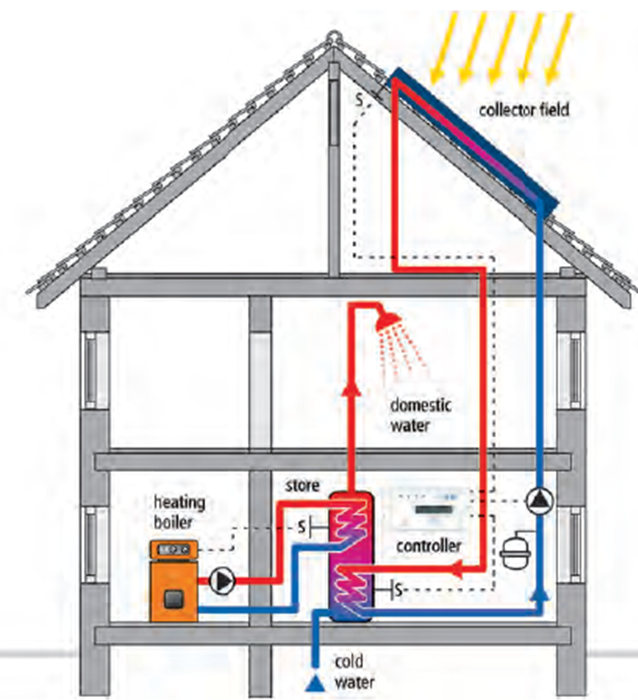

3. Circuito solar
  1. El calor generado en el colector se transporta al interior de la vivienda por medio del circuito solar. Este se compone de los siguientes elementos
    1. Las tuberías que conectan los colectores en el techo y las viviendas
    2. El medio líquido o el transporte solar, que transporta el calor desde el colector a la tienda
    3. La bomba solar, que circula el líquido solar en el circuito
    4. El intercambiador de calor del circuito solar
    5. Los accesorios y equipos para llenado, vaciado y sangrado
    6. De acuerdo con la norma europea EN 12976, cada sección del campo de colectores que se puede apagar deberá estar provisto de al menos una válvula de seguridad
4. Controladores
  1. El controlador de un sistema de energía solar térmica tiene la tarea de controlar la bomba de circulación con el fin de cosechar la energía del sol en el camino óptimo
Primero, tenemos un panel o colector solar térmico - sistema diseñado para captar la radiación solar y transformarla en energía térmica. Existen diversos tipos de captador solar, con diferentes rendimientos, pero en general constan de una zona acristalada que transmite la radiación solar hacia su interior que dificulta la salida del calor.
Segundo, atrás de la zona acristalada un sistema de placas o tubos, vacios, rellenos de fluido que portan el calor, encargados de producir el calor
Tercero, tenemos un sistema de acumulación de calor - formado por diferentes fluidos, o por un depósito de agua caliente aislado térmicamente, calentado a su vez por el fluido, para las instalaciones domésticas.
