MOVIMIENTO ONDULATORIO
- Una Onda
- ¿Qué es?
- Fenomeno ondulatorio
y físico por medio del
cual se propaga
energía sin materia de
un punto a otro del
espacio a través de
algún medio sólido,
líquido, gaseoso o a
través del vacio
- Ejemplos

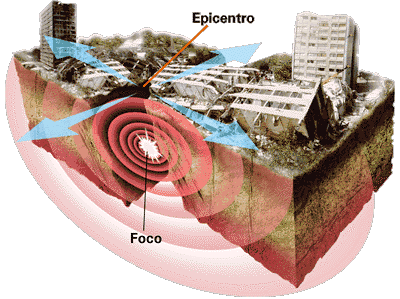

- -Terremotos
- -El sonido de
una flauta
- La luz que nos
llega del Sol
- -Terremotos
- Ejemplos
- Fenomeno ondulatorio
y físico por medio del
cual se propaga
energía sin materia de
un punto a otro del
espacio a través de
algún medio sólido,
líquido, gaseoso o a
través del vacio
- Caracteristicas

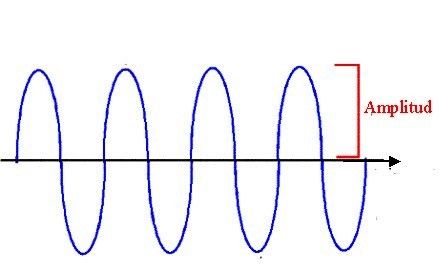

- Amplitud (A)
- Representa la distancia
existente entre el punto más
alto conocido como cresta y
el eje horizontal de la onda
- Representa la distancia
existente entre el punto más
alto conocido como cresta y
el eje horizontal de la onda
- Longitud de Onda (λ)
- Representa la distancia entre 2
crestas o valles de una onda, dicho
parámetro está inversamente
ligado con la energía que transporta
la onda, a menor longitud mayor
energía y a mayor longitud menor
es la energía asociada.
- Representa la distancia entre 2
crestas o valles de una onda, dicho
parámetro está inversamente
ligado con la energía que transporta
la onda, a menor longitud mayor
energía y a mayor longitud menor
es la energía asociada.
- Frecuencia (F)
- Representa el número de
oscilaciones que ha realizado la
onda en un periodo establecido
de tiempo.
- Representa el número de
oscilaciones que ha realizado la
onda en un periodo establecido
de tiempo.

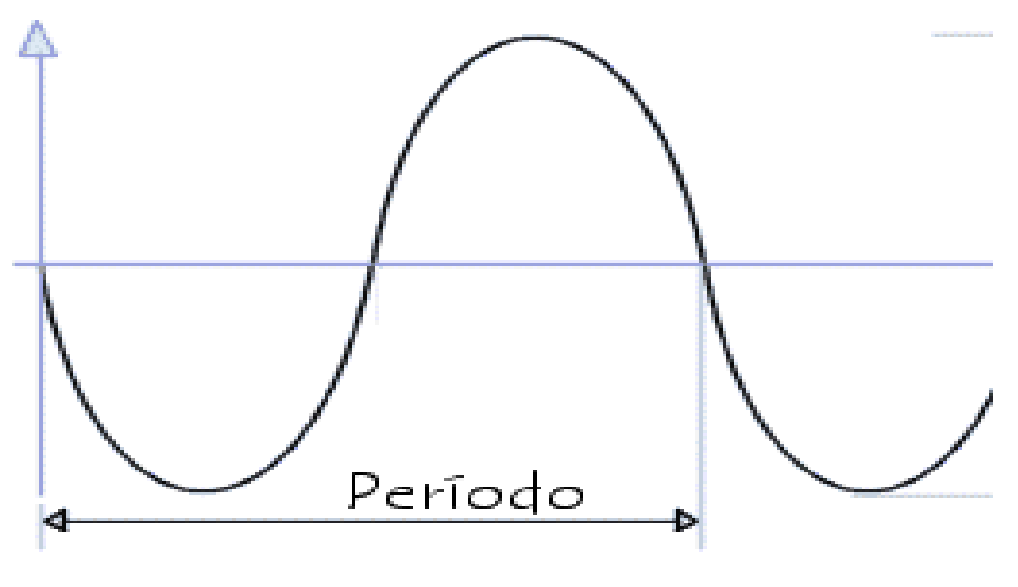

- Periodo (T)
- Representa al tiempo necesario para que
una onda complete una oscilación.
- Representa al tiempo necesario para que
una onda complete una oscilación.
- Velocidad de Propagación (V)
- Es la distancia que recorre la
onda por unidad de tiempo y su
valor depende de las propiedades
del medio a que atraviesa como
densidad, temperatura, presión...
- Es la distancia que recorre la
onda por unidad de tiempo y su
valor depende de las propiedades
del medio a que atraviesa como
densidad, temperatura, presión...
- Amplitud (A)
- Clasificación
- Según el Medio de Propagación:
- Mecánicas
- Son aquellas que necesitan de un
medio solido, líquido o gaseoso para
poder propagarse
- Ejemplos:
- El sonido se propaga
a través del aire
- Las ondas sismicas se propagan a
través de la corteza terrrestre
- Las Olas se propagan a
través del Mar
- El sonido se propaga
a través del aire
- Ejemplos:
- Son aquellas que necesitan de un
medio solido, líquido o gaseoso para
poder propagarse
- Electromagnéticas
- Este tipo de ondas no se
desplazan por ningún medio, es
decir, se propagan en el vacio
- Ejemplos:
- La Luz
- Las microondas
- La Radiación Ultravioleta
- La Luz
- Ejemplos:
- Este tipo de ondas no se
desplazan por ningún medio, es
decir, se propagan en el vacio
- Mecánicas
- Según el Medio de Propagación:
- Longitudinales
- Son aquellas que se propagan en dirección
horizontal o paralelamente a la perturbación
inicial.
- Son aquellas que se propagan en dirección
horizontal o paralelamente a la perturbación
inicial.
- Transversales
- Son aquellas que se propagan en
dirección vertical o
perpendicularmente a la perturbación
inicial.
- Son aquellas que se propagan en
dirección vertical o
perpendicularmente a la perturbación
inicial.
- Longitudinales
- Según el Plano de Vibración:

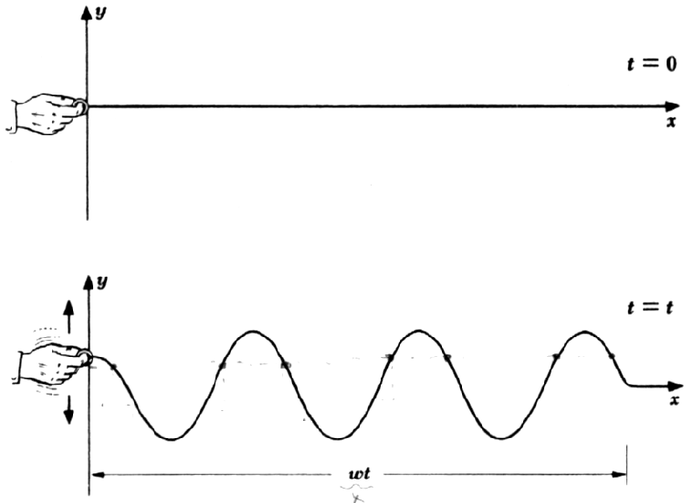

- Monodimensionales
- Son aquellas que se
propagan en una sola
dimensión del espacio,
por ejemplo la onda
resultante al estirar de
una cuerda.
- Son aquellas que se
propagan en una sola
dimensión del espacio,
por ejemplo la onda
resultante al estirar de
una cuerda.
- Bidimensionales
- Son aquellas que se
propagan en 2 dimensiones
del espacio, por ejemplo las
ondas que se producen al
dejar caer una gota sobre
un vaso de agua.
- Son aquellas que se
propagan en 2 dimensiones
del espacio, por ejemplo las
ondas que se producen al
dejar caer una gota sobre
un vaso de agua.
- Tridimensionales
- Son aquellas que se
propagan en las 3
dimensiones del espacio, por
ejemplo las ondas sonoras
de un relámpago.
- Son aquellas que se
propagan en las 3
dimensiones del espacio, por
ejemplo las ondas sonoras
de un relámpago.
- Monodimensionales
- Según el Medio de Propagación:
- Fenómenos Ondulatorios
- Reflexión
- Es el cambio de dirección
de un rayo o una onda
que ocurre en la
superficie de separacion
entre dos medios, de tal
forma que regresa al
medio inicial.
- Ley de Reflexión
- Cuando hablamos de ley de reflexión, lo
hacemos pensando en una reflexión
especular, por ello, consideraremos que
el material sobre el que inciden los haces
de luz es un espejo plano.
- Primer Principio
- La reflexión ocurre en un solo plano, esto
quiere decir que el rayo incidente, la normal y
el rayo reflejado deben estar contenidos en un
mismo plano del espacio.
- La reflexión ocurre en un solo plano, esto
quiere decir que el rayo incidente, la normal y
el rayo reflejado deben estar contenidos en un
mismo plano del espacio.
- Segundo Principio
- La medida del ángulo de incidencia es la
misma que la del ángulo de reflexión, si
expresamos lo anterior en términos
matemáticos tenemos: θi = θr
- La medida del ángulo de incidencia es la
misma que la del ángulo de reflexión, si
expresamos lo anterior en términos
matemáticos tenemos: θi = θr
- Primer Principio
- Cuando hablamos de ley de reflexión, lo
hacemos pensando en una reflexión
especular, por ello, consideraremos que
el material sobre el que inciden los haces
de luz es un espejo plano.
- Ley de Reflexión
- Es el cambio de dirección
de un rayo o una onda
que ocurre en la
superficie de separacion
entre dos medios, de tal
forma que regresa al
medio inicial.
- Refracción
- Es el cambio de dirección que experimenta
una onda al pasar de un medio material a
otro. Solo se produce si la onda incide
oblicuamente sobre la superficie de
separación de los dos medios y si estos tienen
indices de refracción distintos. La refracción
se origina en el cambio de velocidad que
experimenta la onda.
- Ley de Refracción
- El rayo incidente, el
rayo refractado y la
normal a la superficie de
separación de los
medios en el punto de
incidencia están en un
mismo plano.
- El índice de refracción de
una sustancia transparente
más densa es mayor que el
de un material menos
denso, es decir, la velocidad
de la luz es menor en la
sustancia de mayor
densidad
- Para un observador situado en un medio
menos denso, como el aire, un objeto
situado en un medio más denso parece
estar más cerca de la superficie de
separación de lo que está en realidad
- El rayo incidente, el
rayo refractado y la
normal a la superficie de
separación de los
medios en el punto de
incidencia están en un
mismo plano.
- Ley de Refracción
- Es el cambio de dirección que experimenta
una onda al pasar de un medio material a
otro. Solo se produce si la onda incide
oblicuamente sobre la superficie de
separación de los dos medios y si estos tienen
indices de refracción distintos. La refracción
se origina en el cambio de velocidad que
experimenta la onda.
- Difracción
- Es un fenómeno característico de las ondas que
consiste en la dispersión y curvado aparente de
las ondas cuando encuentran un obstáculo.
- Es un fenómeno característico de las ondas que
consiste en la dispersión y curvado aparente de
las ondas cuando encuentran un obstáculo.
- Interferencia
- Se denomina interferencia a
la superposición o suma de
dos o más ondas.
Dependiendo
fundamentalmente de las
longitudes de onda,
amplitudes y de la distancia
relativa entre las mismas se
distinguen dos tipos de
interferencias:
- Constructiva: se produce cuando las ondas
chocan o se superponen en fases, obteniendo
una onda resultante de mayor amplitud que
las ondas iniciales.
- Destructiva: es la
superposición de ondas en
antifase, obteniendo una onda
resultante de menor amplitud
que las ondas iniciales.
- Constructiva: se produce cuando las ondas
chocan o se superponen en fases, obteniendo
una onda resultante de mayor amplitud que
las ondas iniciales.
- Se denomina interferencia a
la superposición o suma de
dos o más ondas.
Dependiendo
fundamentalmente de las
longitudes de onda,
amplitudes y de la distancia
relativa entre las mismas se
distinguen dos tipos de
interferencias:
- Polarización
- Es un fenómeno que puede producirse en las ondas
electromagnéticas, como la luz, por el cual el campo eléctrico
oscila solo en un plano determinado, denominado plano de
polarización. Este plano puede definirse por dos vectores, uno de
ellos paralelo a la dirección de propagación de la onda y otro
perpendicular a esa misma dirección el cual indica la dirección
del campo electrico.
- Es un fenómeno que puede producirse en las ondas
electromagnéticas, como la luz, por el cual el campo eléctrico
oscila solo en un plano determinado, denominado plano de
polarización. Este plano puede definirse por dos vectores, uno de
ellos paralelo a la dirección de propagación de la onda y otro
perpendicular a esa misma dirección el cual indica la dirección
del campo electrico.
- Onda de Chhoque
- Ocurre cuando varias ondas que viajan
en un medio se superponen formando
un cono.
- Ocurre cuando varias ondas que viajan
en un medio se superponen formando
un cono.

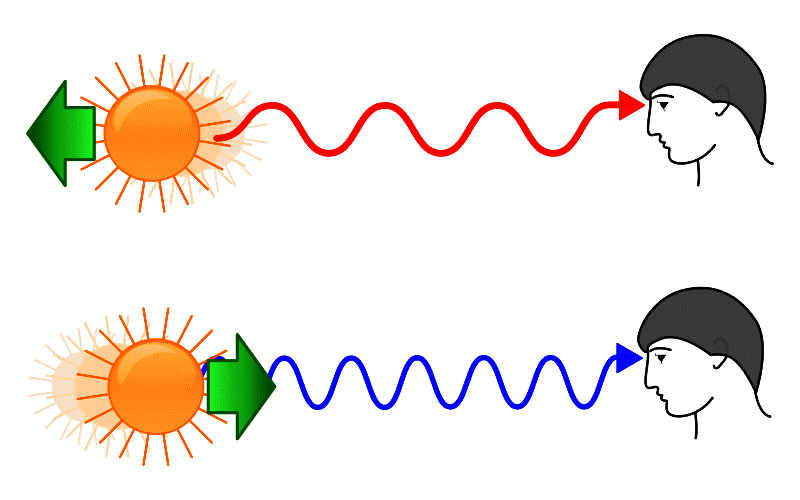

- Efectp Doppler
- Efecto debido al movimiento relativo entre la
fuente emisora de las ondas y el receptor de
las mismas.
- Efecto debido al movimiento relativo entre la
fuente emisora de las ondas y el receptor de
las mismas.
- Reflexión
- Estructura
- Cresta
- La posición más alta con
respecto a la posición de
equilibrio
- La posición más alta con
respecto a la posición de
equilibrio
- Valle
- La posición más baja con
respecto a la posición de
equilibrio
- La posición más baja con
respecto a la posición de
equilibrio
- Nodo
- Punto donde la onda
cruza la línea de
equilibrio
- Punto donde la onda
cruza la línea de
equilibrio
- Antinodo
- Amplitud de vibración
máxima, igual al doble de
la de las ondas que
interfieren, y con una
energía máxima.
- Amplitud de vibración
máxima, igual al doble de
la de las ondas que
interfieren, y con una
energía máxima.
- Cresta
- ¿Qué es?
