MANEJO DE SOLIDOS
- Las partículas solidas se caracterizan por su tamaño, forma y densidad
- ALMACENAMIENTO DE SOLIDOS
- ALMACENAMIENTO A GRANEL
- Los materiales gruesos, tales como grava y carbón, se almacenan a la intemperie en grandes
apilamientos.
- Los sólidos se retiran del apilamiento por medio de una cinta
transportadora o una pala excavadora.
- El almacenamiento a la intemperie puede dar lugar a problemas
ambientales tales como formación de polvos o lixiviación de material
soluble contenido en el apilamiento
- El almacenamiento a la intemperie puede dar lugar a problemas
ambientales tales como formación de polvos o lixiviación de material
soluble contenido en el apilamiento
- Los sólidos se retiran del apilamiento por medio de una cinta
transportadora o una pala excavadora.
- Los materiales gruesos, tales como grava y carbón, se almacenan a la intemperie en grandes
apilamientos.

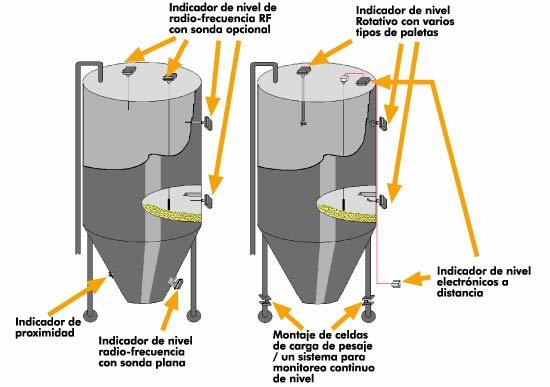

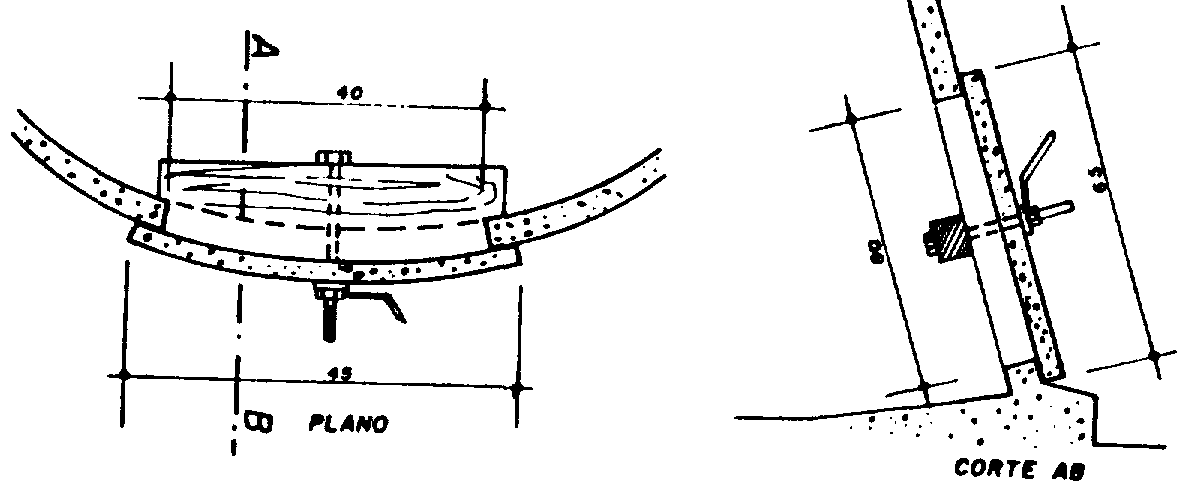

- ALMACENAMIENTO EN DEPOSITOS
- Los depósitos, tolvas o silos son recipientes cilíndricos o
rectangulares de hormigón o metal
- Los silos suelen ser altos y de diámetro relativamente pequeño, mientras que
los depósitos son bastante anchos y no tan altos.
- Una tolva es un pequeño depósito con un fondo oblicuo, que se utiliza para el almacenamiento
temporal antes de introducir los sólidos como alimentación del proceso.
- PRESIONES EN DEPÓSITOS, TOLVAS Y SILOS
- Cuando sólidos granulares se almacenan en un depósito o una tolva, la presión lateral ejercida
sobre las paredes en cualquier punto es menor que la calculada a partir de la carga de material
situada por encima de dicho punto
- dZ = espesor de una capa horizontal situada a una distancia Z de la superficie superior de los sólidos.
r = radio interior del depósito ZT = altura total de los sólidos
- dZ = espesor de una capa horizontal situada a una distancia Z de la superficie superior de los sólidos.
r = radio interior del depósito ZT = altura total de los sólidos
- Cuando sólidos granulares se almacenan en un depósito o una tolva, la presión lateral ejercida
sobre las paredes en cualquier punto es menor que la calculada a partir de la carga de material
situada por encima de dicho punto
- PRESIONES EN DEPÓSITOS, TOLVAS Y SILOS
- Una tolva es un pequeño depósito con un fondo oblicuo, que se utiliza para el almacenamiento
temporal antes de introducir los sólidos como alimentación del proceso.
- Los silos suelen ser altos y de diámetro relativamente pequeño, mientras que
los depósitos son bastante anchos y no tan altos.
- Los depósitos, tolvas o silos son recipientes cilíndricos o
rectangulares de hormigón o metal
- ALMACENAMIENTO A GRANEL
- REDUCCION DE SOLIDOS
- Se aplica a todas las formas en las que las partículas de solidos se
pueden cortar o romper en piezas más pequeñas.
- Durante los procesos industriales, la reducción de tamaño de solidos
se lleva a cabo por diferentes métodos y con distintos fines
- La reducción de tamaño de las partículas incrementan la reactividad de
los sólidos, esto permite la separación por métodos mecánicos de
gradientes no deseados y reduce el tamaño de materiales fibrosos para
su fácil tratamiento.
- EQUIPO PARA LA REDUCCIÓN DE TAMAÑO
- TRITURADOR DE QUIJADAS:
- : Es un equipo para la reducción no muy fina de grandes cantidades de sólidos. Su
principal aplicación es en la trituración primaria de materiales duros y casi siempre va
seguida de un procesamiento posterior en otro tipo de triturador.
- : Es un equipo para la reducción no muy fina de grandes cantidades de sólidos. Su
principal aplicación es en la trituración primaria de materiales duros y casi siempre va
seguida de un procesamiento posterior en otro tipo de triturador.

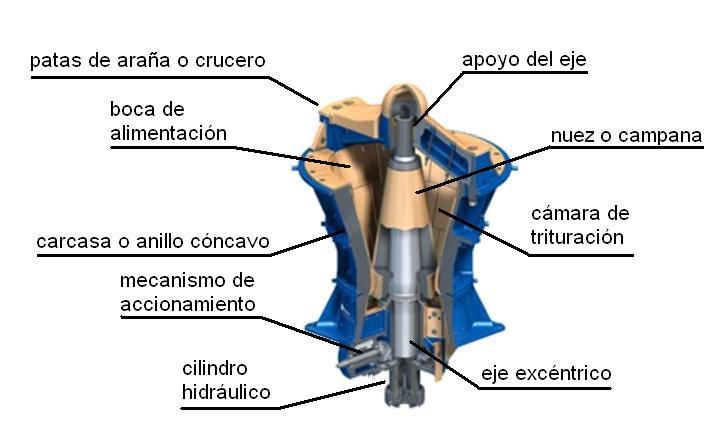

- TRITURADORES GIRATORIOS
- Es el equipo más predominante en el campo de la
trituración de minerales duros en trozos de gran tamaño. Se
puede considerar que su acción es la de un mortero manual
- Es el equipo más predominante en el campo de la
trituración de minerales duros en trozos de gran tamaño. Se
puede considerar que su acción es la de un mortero manual
- TRITURADORES DE RODILLOS
- Se suelen utilizar para productos alimenticios
- Se suelen utilizar para productos alimenticios

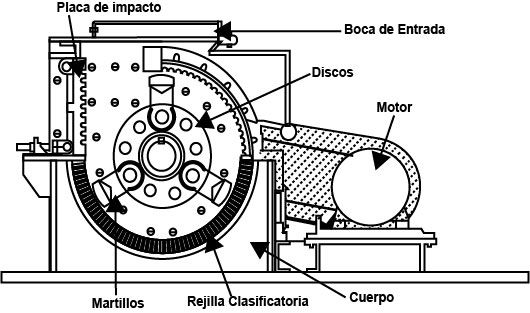

- MOLINOS DE MARTILLOS
- Se usan para reducir partículas de tamaño
intermedio a dimensiones pequeñas o a polvos.
- Se usan para reducir partículas de tamaño
intermedio a dimensiones pequeñas o a polvos.

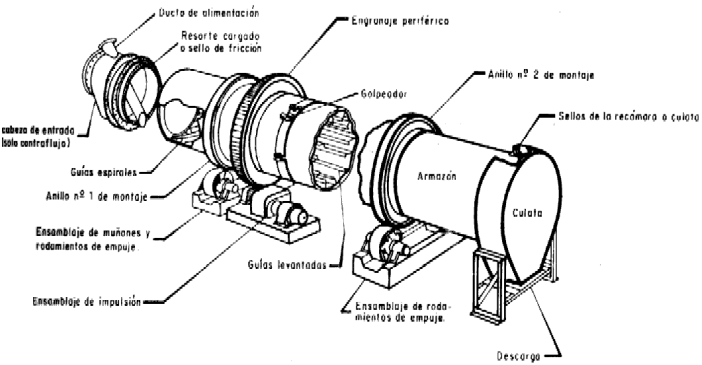

- MOLINOS GIRATORIOS
- Se usan para reducir materiales a tamaños
intermedios y finos. Estos equipos operan en seco o en
húmedo.
- Se usan para reducir materiales a tamaños
intermedios y finos. Estos equipos operan en seco o en
húmedo.
- TRITURADOR DE QUIJADAS:
- EQUIPO PARA LA REDUCCIÓN DE TAMAÑO
- La reducción de tamaño de las partículas incrementan la reactividad de
los sólidos, esto permite la separación por métodos mecánicos de
gradientes no deseados y reduce el tamaño de materiales fibrosos para
su fácil tratamiento.
- Durante los procesos industriales, la reducción de tamaño de solidos
se lleva a cabo por diferentes métodos y con distintos fines
- Los sólidos se reducen de tamaño
mediante diversos métodos
- La Compresión o trituración: se usa para reducir sólidos duros a
tamaños más o menos grandes. El impacto: produce tamaños
gruesos, medianos o finos. El desgaste o frotamiento: produce
materiales muy finos. El corte: se usa para obtener tamaños
prefijados
- La Compresión o trituración: se usa para reducir sólidos duros a
tamaños más o menos grandes. El impacto: produce tamaños
gruesos, medianos o finos. El desgaste o frotamiento: produce
materiales muy finos. El corte: se usa para obtener tamaños
prefijados
- Se aplica a todas las formas en las que las partículas de solidos se
pueden cortar o romper en piezas más pequeñas.
- ALMACENAMIENTO DE SOLIDOS
- TRANSPORTE DE SÓLIDOS
- El transporte puede clasificarse según el tipo de sustancia a
transportar: sólidos, líquidos y gases. Y en función del espacio
físico donde se desarrolla el mismo: externo e interno.
- Transporte Externo
- El transporte externo resulta vital para la determinación
de la localización de una planta industrial. En toda la
planta industrial resulta necesario hacer llegar materias
primas, combustibles y otros materiales y sacar productos
y desechos; por lo que para ello resulta imprescindible
elegir el medio de transporte más adecuado.
- TRANPORTADOR DE TORNILLO
- Este transportador se utiliza para el movimiento de materiales
abrasivos y no abrasivos, en horizontal y oblicuo con pendiente
que no supere los 30º.
- TRANSPORTADOR DE RASQUETAS O PALETAS
- Los transportadores de paletas se utilizan para
transporte en horizontal y oblicuo hasta un
ángulo no mayor de 30 grados (en algunos casos
puede llegar hasta 45 grados); se usan para
transportar materiales en trozos no abrasivos,
una aplicación muy importante es la del
transporte de granos (cereales) en elevadores.

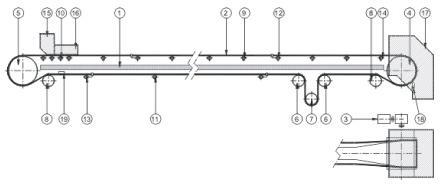

- CINTA TRANSPORTADORA
- La capacidad de la cinta transportadora es función del ancho y
velocidad de la cinta, la inclinación del transporte y las
características del material transportado.La capacidad de la
cinta transportadora es función del ancho y velocidad de la cinta,
la inclinación del transporte y las características del material
transportado.
- La capacidad de la cinta transportadora es función del ancho y
velocidad de la cinta, la inclinación del transporte y las
características del material transportado.La capacidad de la
cinta transportadora es función del ancho y velocidad de la cinta,
la inclinación del transporte y las características del material
transportado.
- CINTA TRANSPORTADORA
- Los transportadores de paletas se utilizan para
transporte en horizontal y oblicuo hasta un
ángulo no mayor de 30 grados (en algunos casos
puede llegar hasta 45 grados); se usan para
transportar materiales en trozos no abrasivos,
una aplicación muy importante es la del
transporte de granos (cereales) en elevadores.
- TRANSPORTADOR DE RASQUETAS O PALETAS
- Este transportador se utiliza para el movimiento de materiales
abrasivos y no abrasivos, en horizontal y oblicuo con pendiente
que no supere los 30º.
- TRANPORTADOR DE TORNILLO
- El transporte externo resulta vital para la determinación
de la localización de una planta industrial. En toda la
planta industrial resulta necesario hacer llegar materias
primas, combustibles y otros materiales y sacar productos
y desechos; por lo que para ello resulta imprescindible
elegir el medio de transporte más adecuado.
- Transporte Externo
- El transporte puede clasificarse según el tipo de sustancia a
transportar: sólidos, líquidos y gases. Y en función del espacio
físico donde se desarrolla el mismo: externo e interno.
- TAMIZADO
- El tamizado es un método de separación de partículas
basado exclusivamente en el tamaño de las mismas.
- En el tamizado industrial los sólidos se sitúan sobre la
superficie del tamiz. Los de menor tamaño, o finos pasan a
través del tamiz, mientras que los de mayor tamaño, o colas,
no pasan.
- Ocasionalmente el tamizado se realiza en húmedo, pero lo más
frecuente es operar en seco.
- Equipo de tamizado
- TAMICES Y PARRILLAS ESTACIONARIAS
- TAMICES Y PARRILLAS ESTACIONARIAS
- Una parrilla es un enrejado de barras metálicas paralelas dispuestas
inclinadamente. La pendiente y el camino que sigue el material son
generalmente paralelos a la longitud de las barras.
- TAMICES GIRATORIOS
- Estos aparatos constan de varios tamices, acoplados unos encima de otros, formando una caja o
carcasa. El tamiz más grueso se sitúa en la parte superior y el más tino en la inferior; todos ellos
están provistos de las adecuadas conducciones para permitir la separación de las distintas
fracciones. La mezcla de partículas se deposita sobre el tamiz superior.
- TAMICES VIBRATORIOS.
- Los tamices que vibran con rapidez y pequeña amplitud se obstruyen con menos facilidad que los
tamices giratorios.
- TAMIZ CENTRÍFUGO
- El tamiz consiste en un cilindro horizontal de tela metálica o de material plástico. Palas helicoidales
de alta velocidad dispuestas sobre un eje central impelen los sólidos contra la parte interior del
tamiz estacionario, con lo cual las partículas finas pasan a través del tamiz mientras que el rechazo
es transportado hasta el lugar de descarga.
- REFERENCIAS
- Mc.Cabe, J. C. Smith, J. C. y Harriot, P. Operaciones Unitarias en Ingeniería, Química. McGraw – Hill
- Geankoplis Christie, J. Procesos de Transporte y Operaciones Unitarias, CECSA.
- Perry, Robert H. Perry’s Chemical Engineers’ Handbook. McGraw – Hill.
- Perry, Robert H. Perry’s Chemical Engineers’ Handbook. McGraw – Hill.
- Geankoplis Christie, J. Procesos de Transporte y Operaciones Unitarias, CECSA.
- Mc.Cabe, J. C. Smith, J. C. y Harriot, P. Operaciones Unitarias en Ingeniería, Química. McGraw – Hill
- REFERENCIAS
- El tamiz consiste en un cilindro horizontal de tela metálica o de material plástico. Palas helicoidales
de alta velocidad dispuestas sobre un eje central impelen los sólidos contra la parte interior del
tamiz estacionario, con lo cual las partículas finas pasan a través del tamiz mientras que el rechazo
es transportado hasta el lugar de descarga.
- TAMIZ CENTRÍFUGO
- Los tamices que vibran con rapidez y pequeña amplitud se obstruyen con menos facilidad que los
tamices giratorios.
- TAMICES VIBRATORIOS.
- Estos aparatos constan de varios tamices, acoplados unos encima de otros, formando una caja o
carcasa. El tamiz más grueso se sitúa en la parte superior y el más tino en la inferior; todos ellos
están provistos de las adecuadas conducciones para permitir la separación de las distintas
fracciones. La mezcla de partículas se deposita sobre el tamiz superior.
- TAMICES GIRATORIOS
- Una parrilla es un enrejado de barras metálicas paralelas dispuestas
inclinadamente. La pendiente y el camino que sigue el material son
generalmente paralelos a la longitud de las barras.
- TAMICES Y PARRILLAS ESTACIONARIAS
- TAMICES Y PARRILLAS ESTACIONARIAS
- Equipo de tamizado
- Ocasionalmente el tamizado se realiza en húmedo, pero lo más
frecuente es operar en seco.
- En el tamizado industrial los sólidos se sitúan sobre la
superficie del tamiz. Los de menor tamaño, o finos pasan a
través del tamiz, mientras que los de mayor tamaño, o colas,
no pasan.
- El tamizado es un método de separación de partículas
basado exclusivamente en el tamaño de las mismas.
- REQUERIMIENTO DE ENERGIA Y POTENCIA EN LA DESINTEGRACION
- EFICIENCIA
- La reduccion de tamaño es una de las operaciones unitarias menos eficientes desde el punto de vista energetico
- LEYES DE TRITURACION E INDICE DE TRABAJO
- Propuestas por Rittnger y Kick

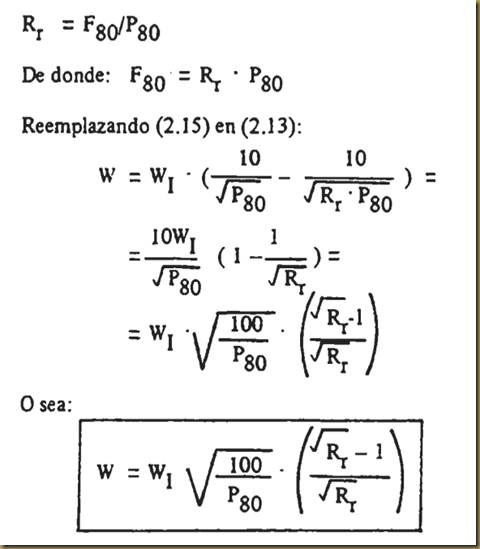

- Bond postulo que el trabajo para formar particulas de tamaño
- Bond postulo que el trabajo para formar particulas de tamaño
- Propuestas por Rittnger y Kick
- LEYES DE TRITURACION E INDICE DE TRABAJO
- La reduccion de tamaño es una de las operaciones unitarias menos eficientes desde el punto de vista energetico
- EFICIENCIA
Media attachments
Want to create your own Mind Maps for free with GoConqr? Learn more.
