ALMACENAMIENTO
Y ESTRUCTURA DE
ARCHIVOS

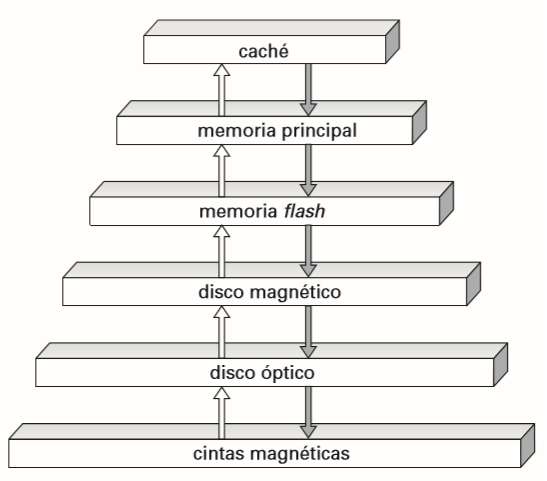

- tipos de almacenamientos
- según la velocidad
- coste de adquisición
- fiabilidad del medio.
- almacenamiento
primario.
- caché
- memoria
principal
- caché
- almacenamiento
secundario
- discos magnéticos
- discos magnéticos
- almacenamiento
terciario
- cinta magnética
- discos
ópticos
- cinta magnética
- Almacenamiento
Volatil
- cache
- Memoria principal
- cache
- No volatil
- Memoria
flash
- Discos magneticos
- Cinta magnetica
- Disco optico
- Memoria
flash
- según la velocidad
- DISCOS MAGNÉTICOS
- almacenamiento
secundario

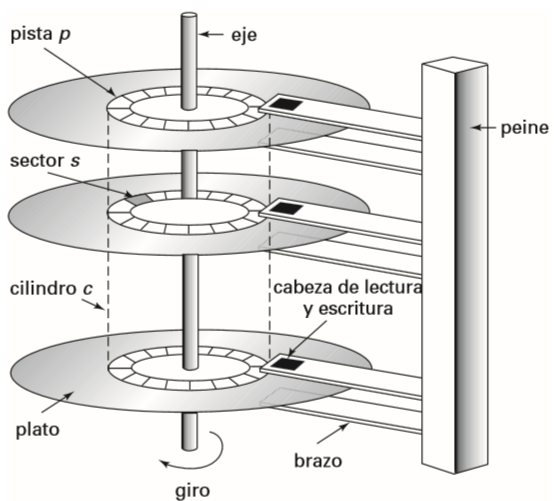

- Características físicas de los discos
- plato
- la información se graba en
cada una de las caras cubiertas
de un material magnetico
- la información se graba en
cada una de las caras cubiertas
de un material magnetico
- discos rígidos
- La cabeza de lectura y
escritura
- Guarda la
información
en sectores
- Guarda la
información
en sectores
- brazo del disco
- dispositivo
cabeza-disco
- conjunto de los platos del
disco montados sobre un
eje y las cabezas montada
- conjunto de los platos del
disco montados sobre un
eje y las cabezas montada
- cilindro
- las pistas i-ésimas
de todos los platos
- las pistas i-ésimas
de todos los platos
- disco de
cabezas fija
- cabeza diferente para
cada pista
- cabeza diferente para
cada pista
- controladores de disco
- reasignación de los
sectores dañados
- interfaz entre el sistema informático y el
hardware concreto de la unidad de disco.
- reasignación de los
sectores dañados
- interfaz ATA y la interfaz
de conexión para sistemas
informáticos pequeños
- conectar los discos con las
computadoras personales y las
estaciones de trabajo
- conectar los discos con las
computadoras personales y las
estaciones de trabajo
- plato
- Medidas del rendimiento de los discos
- tiempo de acceso
- tiempo transcurrido desde que se
formula una solicitud de lectura o de
escritura hasta que comienza la
transferencia de datos
- tiempo transcurrido desde que se
formula una solicitud de lectura o de
escritura hasta que comienza la
transferencia de datos
- tiempo de búsqueda
- volver a
ubicar el brazo
- varían de dos a
treinta milisegundos
- varían de dos a
treinta milisegundos
- volver a
ubicar el brazo
- tiempo medio de búsqueda
- es la media de los tiempos de
búsqueda medido en una sucesión
de solicitudes aleatorias
- es la media de los tiempos de
búsqueda medido en una sucesión
de solicitudes aleatorias
- tiempo de latencia rotàcional.
- el tiempo que se pasa esperando a
que el sector al que hay que tener
acceso aparezca bajo la cabeza
- el tiempo que se pasa esperando a
que el sector al que hay que tener
acceso aparezca bajo la cabeza
- tiempo de latencia medio
- del disco es la mitad del tiempo empleado en una
rotación completa del disco.
- del disco es la mitad del tiempo empleado en una
rotación completa del disco.
- velocidad de
transferencia de datos
- es la velocidad a la que se pueden recuperar
o guardar datos en el disco.
- es la velocidad a la que se pueden recuperar
o guardar datos en el disco.
- tiempo medio entre fallos
- es la cantidad de tiempo que, en media, se
puede esperar que el sistema funcione de
manera continua sin tener ningún fallo.
- es la cantidad de tiempo que, en media, se
puede esperar que el sistema funcione de
manera continua sin tener ningún fallo.
- tiempo de acceso
- Optimización del acceso a los bloques del disco
- Un bloque es una secuencia continua de
sectores de una sola pista de un plato.
- Planificación.
- transferir varios bloques de un cilindro desde el disco a la
memoria principal puede que se logre disminuir el tiempo de
acceso solicitando los bloques en el orden en el que pasarán
por debajo de las cabezas
- planificación del brazo del disco
- intentan ordenar el acceso a las pistas de
manera que se aumente el número de
accesos que puede procesarse
- algoritmo del ascensor
- que funciona de manera
parecida a muchos ascensores
- que funciona de manera
parecida a muchos ascensores
- algoritmo del ascensor
- intentan ordenar el acceso a las pistas de
manera que se aumente el número de
accesos que puede procesarse
- planificación del brazo del disco
- transferir varios bloques de un cilindro desde el disco a la
memoria principal puede que se logre disminuir el tiempo de
acceso solicitando los bloques en el orden en el que pasarán
por debajo de las cabezas
- Organización de archivos
- organizar los bloques del disco de una manera que
se corresponda fielmente con la forma en que se
espera tener acceso a los datos.
- un archivo secuencial puede quedar fragmentado; es decir, sus bloques pueden
quedar dispersos por el disco. Para reducir la fragmentación, el sistema puede hacer
una copia de seguridad de los datos del disco y restaurar todo el disco.
- un archivo secuencial puede quedar fragmentado; es decir, sus bloques pueden
quedar dispersos por el disco. Para reducir la fragmentación, el sistema puede hacer
una copia de seguridad de los datos del disco y restaurar todo el disco.
- organizar los bloques del disco de una manera que
se corresponda fielmente con la forma en que se
espera tener acceso a los datos.
- Memoria intermedia de
escritura no volátil
- para acelerar la escritura en el disco de
manera drástica
- hay que guardar en disco la información sobre las
actualizaciones de las bases de datos para que
superen las posibles caídas del sistema
- para acelerar la escritura en el disco de
manera drástica
- Disco de registro histórico.
- elimina principalmente el tiempo de búsqueda y,
así, pueden escribirse simultáneamente varios
bloques consecutivos
- El sistema de archivos basado en registro
históricoes una versión extrema del enfoque
del disco de registro histórico.
- elimina principalmente el tiempo de búsqueda y,
así, pueden escribirse simultáneamente varios
bloques consecutivos
- Un bloque es una secuencia continua de
sectores de una sola pista de un plato.
- almacenamiento
secundario
- RAID
- problema de la fiabilidad
- solución
redundancia
- guarda información adicional
- guarda información adicional
- solución
redundancia
- creación de imágenes
- duplicar todos los discos.
- duplicar todos los discos.

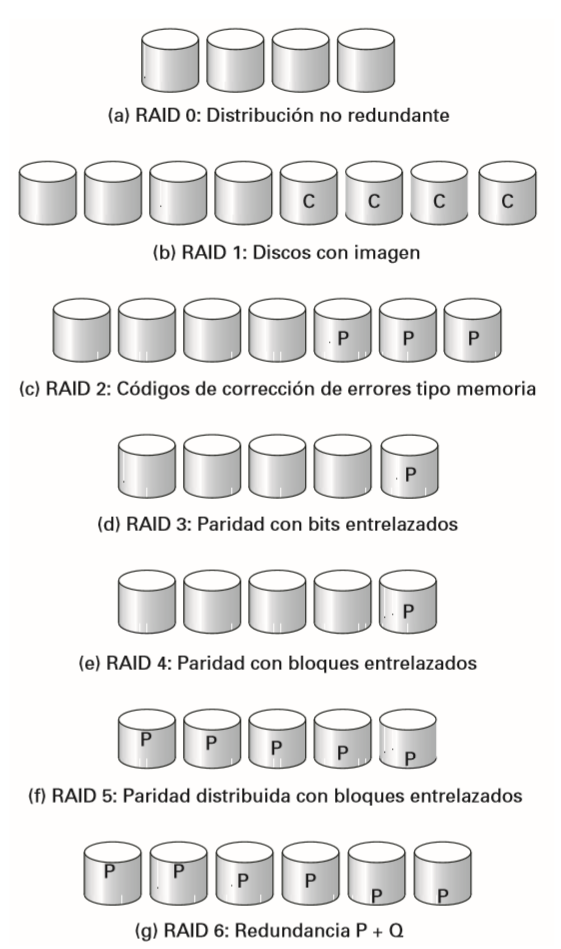

- Niveles del Raid
- RAID de nivel 0
- distribución en el nivel de
bloque pero sin
redundancia
- distribución en el nivel de
bloque pero sin
redundancia
- RAID de nivel 1
- creación de imágenes del disco
con distribución de bloque
- creación de imágenes del disco
con distribución de bloque
- RAID de nivel 2
- sólo necesita la sobrecarga de tres discos para
cuatro discos de datos, a diferencia de RAID de
nivel 1, que necesitaba la sobrecarga de cuatro
discos.
- sólo necesita la sobrecarga de tres discos para
cuatro discos de datos, a diferencia de RAID de
nivel 1, que necesitaba la sobrecarga de cuatro
discos.
- RAID de nivel 4
- un solo proceso de escritura necesita cuatro
accesos a disco: dos para leer los dos bloques
antiguos y otros dos para escribir los dos nuevos.
- un solo proceso de escritura necesita cuatro
accesos a disco: dos para leer los dos bloques
antiguos y otros dos para escribir los dos nuevos.
- RAID de nivel 3
- permite un menor número de operaciones de E/S por segundo,
dado que todos los discos tienen que participar en cada solicitud
de E/S
- permite un menor número de operaciones de E/S por segundo,
dado que todos los discos tienen que participar en cada solicitud
de E/S
- RAID de nivel 5
- El nivel 5 incluye al nivel 4, dado que
ofrece mejor rendimiento de lectura y de
escritura por el mismo coste
- El nivel 5 incluye al nivel 4, dado que
ofrece mejor rendimiento de lectura y de
escritura por el mismo coste
- RAID de nivel 6
- esquema de redundancia P+Q, es muy parecido a RAID de
nivel 5 pero guarda información redundante adicional para
protección contra fallos de disco múltiples.
- esquema de redundancia P+Q, es muy parecido a RAID de
nivel 5 pero guarda información redundante adicional para
protección contra fallos de disco múltiples.
- RAID de nivel 0
- Elección del nivel RAID adecuado
- Costo económico extra de los requisitos de almacenamiento
en disco. • Requisitos de rendimiento en términos del
número de operaciones E/S. • Rendimiento cuando falla un
disco.
- Costo económico extra de los requisitos de almacenamiento
en disco. • Requisitos de rendimiento en términos del
número de operaciones E/S. • Rendimiento cuando falla un
disco.
- problema de la fiabilidad
- ALMACENAMIENTO TERCIARIO
- Discos ópticos
- Los discos compactos son un
medio popular de
distribución de software,
- Las unidades CD y DVD presentan tiempos
de búsqueda mucho mayores
- Las velocidades de transferencia de datos
son algo menores que los discos magnéticos
- Los discos compactos son un
medio popular de
distribución de software,
- Cintas magnéticas
- son relativamente permanentes y pueden
albergar grandes volúmenes de datos
- resultan lentas en comparación con
los discos magnéticos y ópticos.
- se utilizan principalmente para copias de
seguridad, para el almacenamiento de la
información poco utilizada y como medio
sin conexión para transferir información
de un sistema a otro
- son relativamente permanentes y pueden
albergar grandes volúmenes de datos
- Discos ópticos
