Dibujo de conjunto

Annotations:

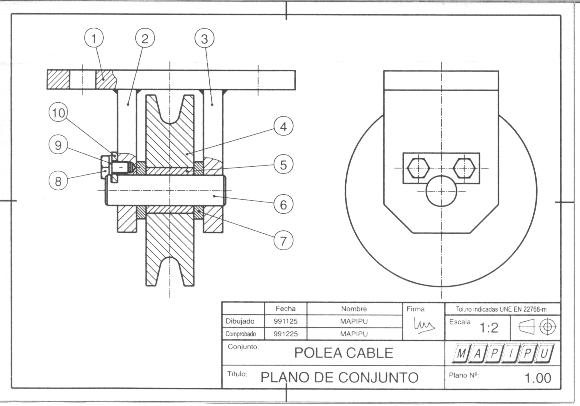

• Es la representación gráfica de un grupo de piezas que constituyen un mecanismo, una máquina o una instalación

1. Plano de conjunto.

   Annotations:

   •  se puede ver la situación de las distintas piezas que lo componen, con la relación y las concordancias existentes entre ellas.
   1. presenta una visión general del dispositivo a construir
      1. vistas
      2. cortes
      3. Roturas
      4. grosores de línea
      5. escalas
      6. formato de dibujo
      7. secciones.
2. Marcado de piezas
   1. Reconocimiento de piezas

      Annotations:

      • Cada pieza del conjunto se le asigna una marca, que será la referencia del elemento. Esta marca debe distinguirse netamente de cualquier otra indicación.
   2. Asignación de marcas de identificación

      Annotations:

      • Se utilizarán números arábigos como identificadores. También se pueden utilizar letras mayúsculas aunque esto se emplea únicamente al identificar elementos de esquemas eléctricos.
3. Identificación del plano disposición del cajetín
   1. Símbolo del Método de Proyección

      Annotations:

      • Incluir el símbolo de representación del método o sistema empleado.
   2. Unidad Dimensional Lineal

      Annotations:

      •    Se recomienda indicar cuando sea distinta al milímetro (Sistema Internacional-Métrico). Puede incluirse como una nota general.
4. Lista de materiales
   1. (componentes-elementos)

      Annotations:

      • Es una lista detallada de todos los componentes que aparecen en el dibujo de ensamble o en el detallado
   2. (Piezas- componentes-elementos)

      Annotations:

      • La lista de elementos proporciona toda la información necesaria para la producción o el aprovisionamiento de los elementos.
   3. Planos de detalles o despiece

      Annotations:

      • En el dibujo de despiece hay que indicar todos los detalles y datos técnicos para su realización como son: Dimensiones. Signos superficiales y tratamientos específicos. Tolerancias, materiales, identificación, etc.
5. libro de jensen
   1. cap 7
      1. Vistas auxiliares y rotaciones
   2. cap 8
      1. Dimensionamiento básico
   3. cap 13
      1. Dibujo de detalle y ensamble
6. Normas icontec
   1. norma 2048
      1. Dibujo Industrial.Orificios de centrado. Representación simplificada y designación.
   2. Norma 2058
      1. Esta norma especifica las reglas generales y las recomendaciones para el establecimiento de la lista de ítemes que se utilizan en los dibujos técnicos.
   3. Norma 2099
      1. Esta norma proporciona reglas generales para la aplicación y representación de referencias de ítemes en dibujos técnicos.
