DIBUJO DE CONJUNTO

Description

temas del trabajo colaborativo 3
richard varón
Mind Map by richard varón, updated more than 1 year ago
richard varón
Created by richard varón almost 9 years ago
14
0

Resource summary

DIBUJO DE CONJUNTO
  1. Normas ICONTEC
    1. NTC 2058
      1. Hace referencia al listado de partes de un objecto
      2. NTC 2099 referencia de itemes
        1. es recomendable que la secuencia de los itemes sean sean asignadas en orden secuencial a cada parte del ensamblé del dibujo
          1. las partes identificadas en un mismo ensamble deben tener una misma referencia de item
          2. si el dibujo corresponde a una sola parte no es necesario asignar una referencia al item
            1. las referencias deben ubicarse fuera del contorno de sus itemes correspondientes
              1. cada referencia estará asociada a su ítem por una directriz. esta línea puede omitirse si la relación es evidente
              2. NTC 2048 orificios de representación y simplificada y de designacion
                1. una referencia a una norma internacional
                  1. la letra según tipo (R, A o B)
                    1. el diámetro guía D
                      1. el diámetro D, del orificio exterior del orificio de centrado, estos valores deben estar separados por una barra (/)
                    2. DIBUJO DE CONJUNTO

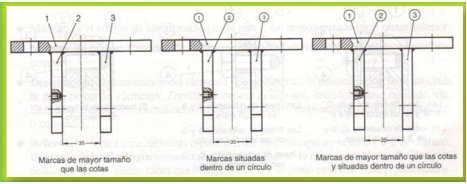

                      1. Marcado de piezas

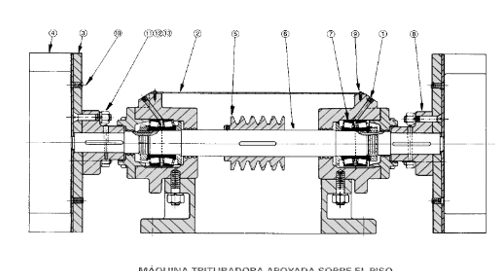

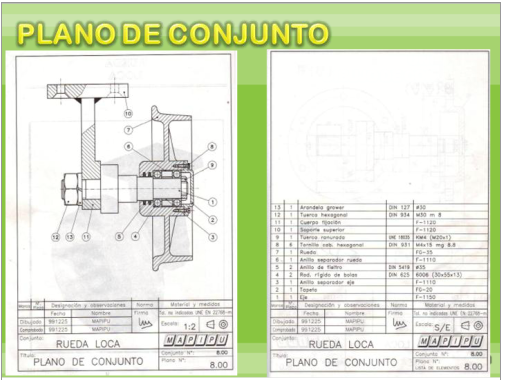

                        1. PLANO DE CONJUNTO
                          1. los dibujos de conjunto representan una maquina o mecanismos en su totalidad y su función cociste en hacer posible el montage

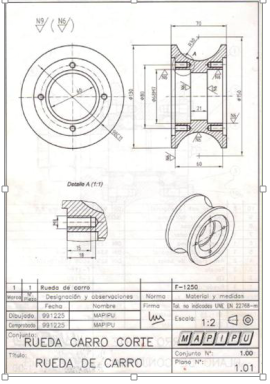

                          2. planos de detalles
                            1. lista de materiales
                              1. tabla con resumen que comprende la información esencial requeridapara cada una de las piezas que constryen un conjunto , y la maquina
                              2. cajetin

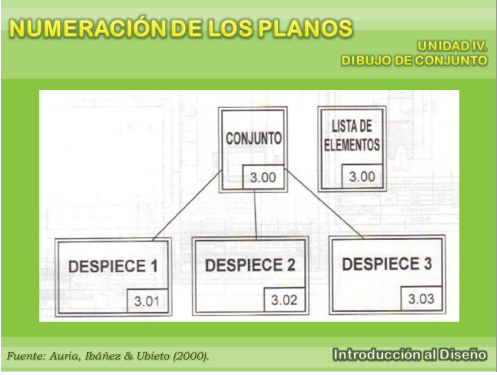

                                1. numeración de planos
                                2. Dibujo y diseño en ingeniería pp 404-422
                                  1. aseguramiento de calidad
                                    1. consideraciones de revisión, acabado por superficie aplicada, exención de flujo de grano, intercambiabilidad, características de esclusas, material, disponibilidad, terminado de protección, cambios de tamaño, dimensión , ángulos, escala, vistas
                                    2. consideraciones de fabricacion
                                      1. adhesivos, soldadura, fundición, centros, economía, partes forjadas, agujeros, agarraderas de maquinado,herramientas
                                      2. consideraciones de instalacion
                                        1. ensamblado, espaciado, rasgos de empuje, espaciado para herramientas, valores de torque, referencias y recursos
                                        2. dibujo funcional
                                          1. representaciones simplificadas en los dibujos

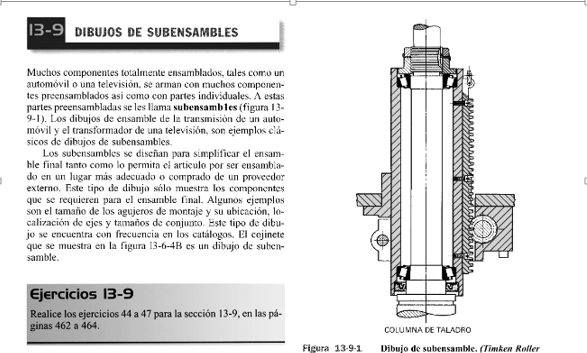

                                          2. dibujo de emsamble
                                            1. ensamble para catálogos

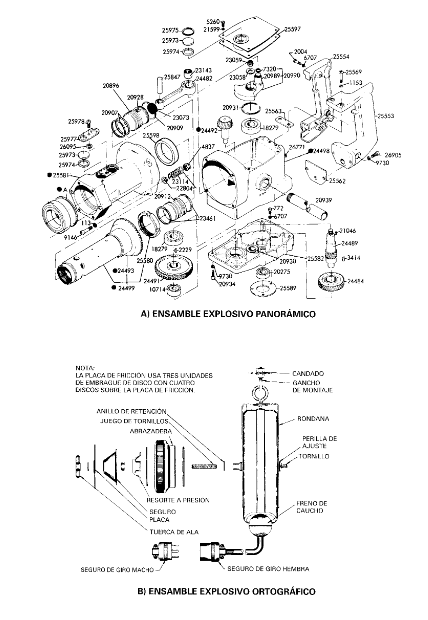

                                              1. ensamble explosivo
                                                1. panorámico y ortoggrafico
