UNIDAD III DIBUJO DEL CONJUNTO

LISTA DE ITEMS: La lista de ítemes es una lista detallada de los ítemes que constituyen un ensamblaje (o subensamblaje), o de partes individuales, que figuran en un dibujo técnico. No es necesario que todos los ítemes aparezcan detallados en el dibujo del producto final.

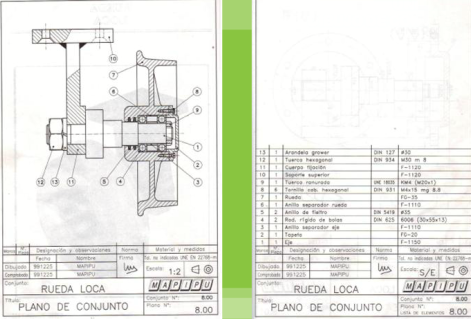

1. DIBUJO DE CONJUNTO: Su funcion principal es hacer posible e montaje. Dan una ide ageneral de la constitucion del mecanismo y por consiguiente del funcionamieto y del servicio o trabajo que realizan

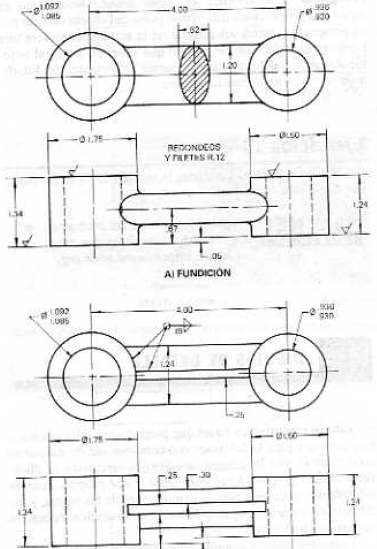

2. DIBUJO DE DETALLE: Es aquel que proporciona informacion e intrucciones para la fabricacion o cconstrucccion de maquinas
  1. debe proporcionar informacion completa para la construccion de la parte, esto puede clasificarse por descripcion de la forma, descripcion del tamaño y especificaciones

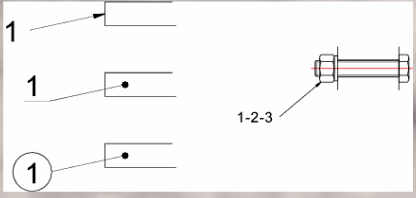

REFERENCIA DE ITEMES: Es recomendable que las referencias de items sean asignadas en orden secuencial a cada parte de un ensamble o item en el dibujo
1. las partes identicas mostradas en un mismo ensamble deben tener una misma referencia de item
2. cada subemsamble incorporado en un conjunto principal del dibujo puede poseer una misma referencia de item
3. Si el dibujo corresponde a una sola parte, no es necesario asignar una referencia de item
4. todas las referencias deben incluirse en una lista de items
5. las referencias deben disponerse en columnas verticales o filas
6. las referncias de items pueden montarse con la misma linea indicadora

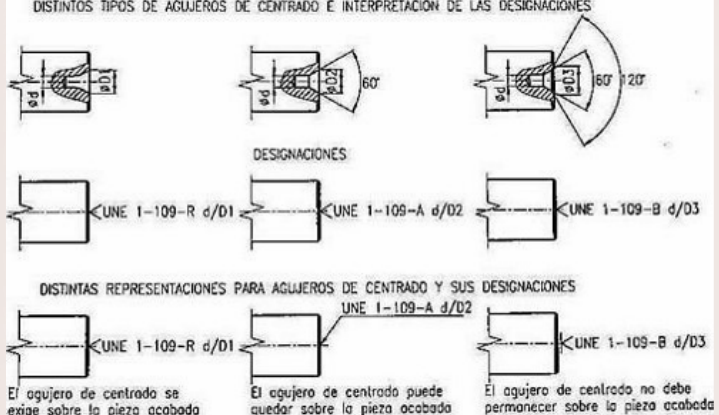

ORICIFIOS DE CENTRADO. REPRESENTACION DESIGNADA Y DESIGNACION: Se indica si deben permanecer o no en la pieza determinada.
1. La desiganacion de los agujeros del centrado depende del diametro del taladro y se puede indicar con una referencia a cualquier norma iternaciona
2. La indadgacion de cada uno debe constar de.
  1. La letra segun tipo (R,AoB)
  2. El diametro guia d
  3. el diametro de D, del orificio exterior de centrado, estos valores deben estar separados por una barra (/)
DIBUJO DE ESAMBLE: Todas la maquinas y mecanismos dismponen de muchas partes. un dibujo que muestra el producto de su estado final se llama dibujo de esamble

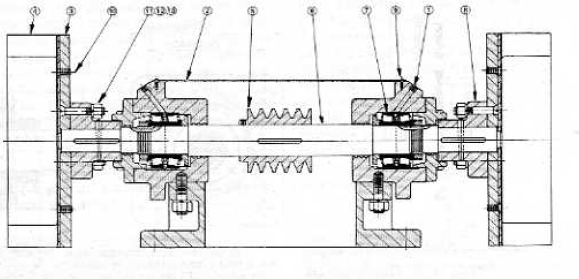

1. DIBUJO DEL DISEÑO DE ESAMBLE: cuando se disena una maquina se hace un dibujo de esamble para visualizar con claridad su rendimiento, forma y claridad de las diferentes partes. a partir de esto se hacen dibujos de detalle y se asignan un numero por cada parte

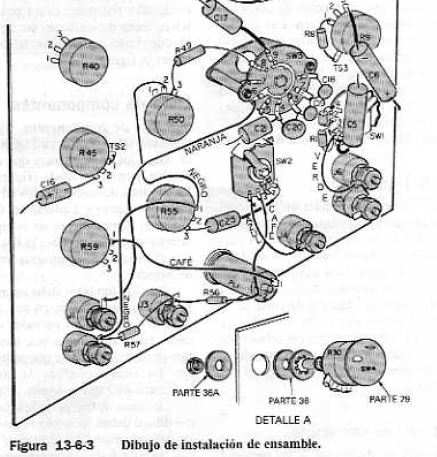

2. DIBUJOS DE INTALACION DE ESAMBLE: Seutiliza para cuando las personas encargadas de ensamblar asivamente partes no tienen preparacion. por esta razon se usan panoramicos simpificados

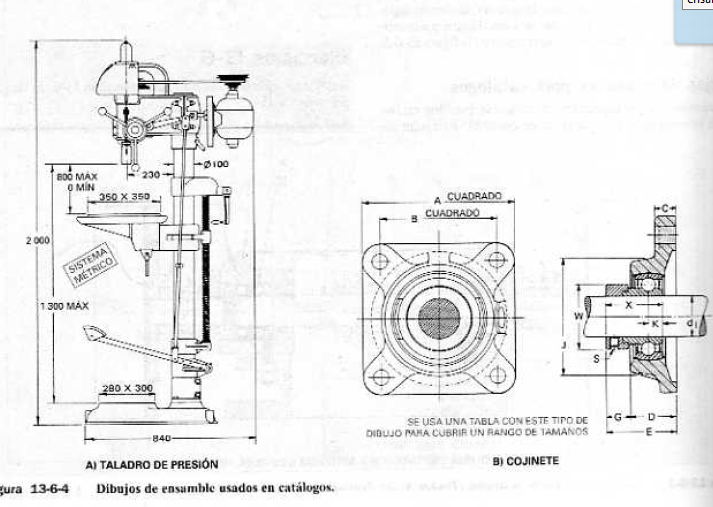

3. DIBUJO DE ENSAMBLE PARA CATALOGOS: Estos muestran los detalles pertinenetes y dimensiones que podrian interesar al comprador potencial, con frecuencia se utiliza un dibjo con letras como dimensiones acopañadas de una tabla, para cubrir un rango de tamaño.
