MODELO OSI
- Open Systems
Interconnection
- Los procesos de comunicación
están divididos en 7 capas(Layers).
- *Crea independencia,
*reduce complejidad,
*Facilita diseño,
*Asegura tecnología
interoperable.
- Cada capa "Confía" en las capas de abajo.
Ofrece servicios para las capas superiores.
- *Crea independencia,
*reduce complejidad,
*Facilita diseño,
*Asegura tecnología
interoperable.
- Los procesos de comunicación
están divididos en 7 capas(Layers).
- La comunicación es "entre
las capas similares" La capa
n de un dispositivo de
comunica con la capa n de
otro. Las normas y
convenciones se denominan
colecivamente "Protocolo"de
la capa n.
- Protocolo es un conjunto de normas, o un
acuerdo, que determina el formato y la
transmisión de datos.
- Protocolo es un conjunto de normas, o un
acuerdo, que determina el formato y la
transmisión de datos.

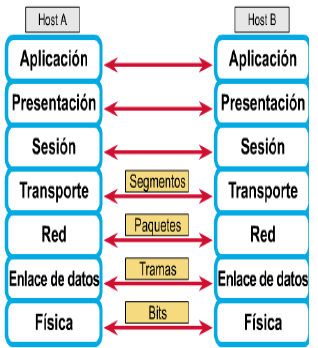

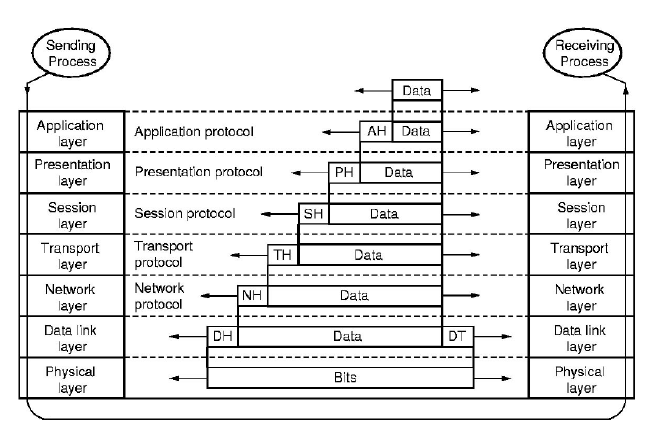

- Encapsulamiento
- Nombre de datos
- Cada capa del modelo OSI debe
comunicarse con su capa en ellugar destino.
Cada protocolo de capa intercambia
información, que se conoce como unidades
de datos de protocolo(PDU), entre capas
iguales.
- Cada capa del modelo OSI debe
comunicarse con su capa en ellugar destino.
Cada protocolo de capa intercambia
información, que se conoce como unidades
de datos de protocolo(PDU), entre capas
iguales.
- Cada dispositivo tiene su ubicación.

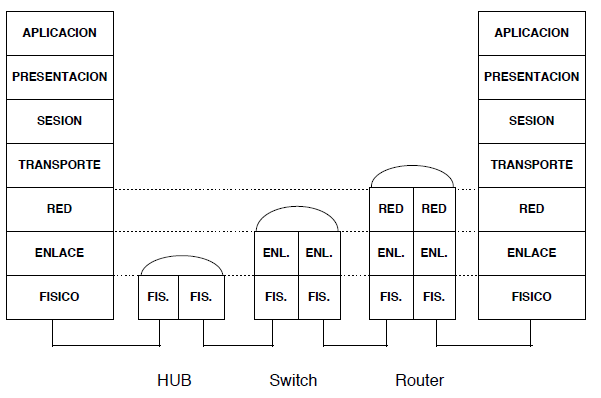

- Descripción de las capas:
- Capa física: Interfaces:
Especificaciones eléctricas, mecánicas.
Componentes: Sistemas de cableado.
Adaptadores. Hubs, repetidores.
Tarjeta de red.

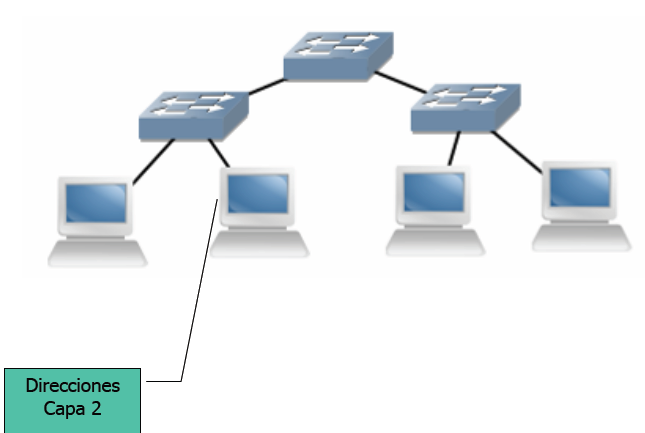

- Capa de enlace de datos:
Componentes: *NICs
*Switches(ethernet, token
ring) *Bridges Observación:
*NICs tiene direcciones de
capa 2 o dirección de MAC.
*Los SW se utiliza para
filtrar y reenviar los datos.
*Transmite marcos de
datos entre hosts que
comparten el mismo medio
físico. *Contiene una
subcapa MAC.
*Detectar/Corregir errores.

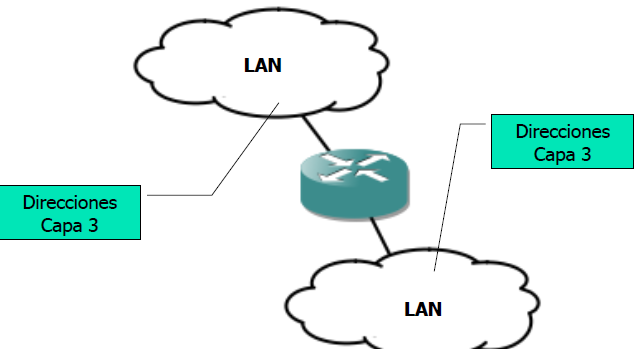

- Capa de Red: *Provee un sistema
de direccionamiento de extremo a
extremo. *Existen direcciones
lógicas de capa 3. *Resuelve
problemas de interconexión de
redes heterogéneas. *Se encarga
del filtraje (firewall)
- Capa de transporte:
*Control de flujo.
*Rearmado correcto de
segmentos de datos.
*Permite compartir e
mismo enlace físico entre
varias sesiones.
- Capa Sesión:
*Comunicación
entre hosts.
*Establece,
administra y
finaliza las
sesiones entre
dos hosts que se
están
comunicando.
*Proporciona sus
servicios a la capa
de presentación.
- Capa de presentación:
*Garantiza que la
información que envía la
capa de aplicación de un
sistema pueda ser leída por
la capa de aplicación de otro.
*Traduce entre varios
formatos de datos utilizando
un formato común.
- Capa de aplicación:
*Más cercana al
usuario: suministra
servicios de red a las
aplicaciones del
usuario.
- Capa física: Interfaces:
Especificaciones eléctricas, mecánicas.
Componentes: Sistemas de cableado.
Adaptadores. Hubs, repetidores.
Tarjeta de red.

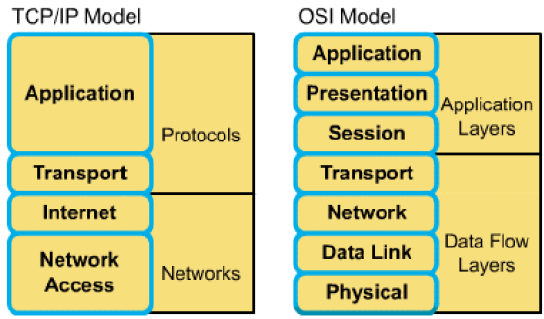

- MODELO TCP/IP
- TCP: Transmision Contol Protocol
- IP: Internet Protocol
- APLICACIÓN: Compuesto por las
aplicaciones de red.
TRANSPORTE: Transferencia de
datos host-host para una
aplicación específica. RED: Ruteo
de datagramas desde fuente a
destino. ENLACE: Transferencia
de datos entre elementos
vecinos en la red. FÍSICO:
Transporte de bits "en el cable".
- TCP: Transmision Contol Protocol
