Componentes Entidad Realcion
- Entidad
- Es un objeto que existe y tiene características propias; se
consideran como las partes principales del problema dado.
Por ejemplo el cliente representa una entidad.
- Es un objeto que existe y tiene características propias; se
consideran como las partes principales del problema dado.
Por ejemplo el cliente representa una entidad.
- Relacion
- Es el enlace que une a las entidades, es la asociación entre
dos entidades y se representa mediante flechas y rombos.
- Es el enlace que une a las entidades, es la asociación entre
dos entidades y se representa mediante flechas y rombos.
- Atributos

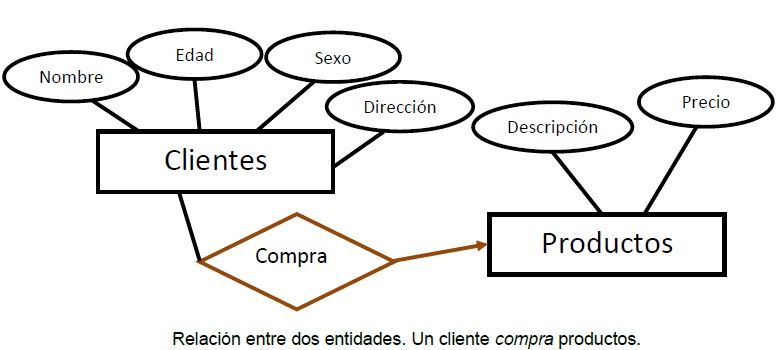

- Es el nombre que se le asigna a las características de las
entidades, siendo sus propiedades descriptivas. Por ejemplo
en un cliente sus atributos son: nombre, edad, sexo,
dirección. Los atributos se representan con elipses
- Es el nombre que se le asigna a las características de las
entidades, siendo sus propiedades descriptivas. Por ejemplo
en un cliente sus atributos son: nombre, edad, sexo,
dirección. Los atributos se representan con elipses
- Reglas
- - No debe existir más de un identificador
principal, si existieran, estos serian
alternativos.
- - La entidad en general, debe tener mínimo
un atributo denominado identificador o clave
primaria.
- - No debe existir más de un identificador
principal, si existieran, estos serian
alternativos.
- Normas
- - Emplear nombres para las
entidades, y verbos en las
relaciones.
- - En las relaciones, siempre usar líneas rectas,
sin cruzarlas.
- - En cada entidad interviene una relación con una determinada
cardinalidad (tipos de relaciones), de las cuales existen cuatro
posibles:
- 1:1 Uno a Uno: una entidad se relaciona
únicamente con una entidad y viceversa.
- 1:N Uno a Varios: una entidad se
relaciona con muchas de la otra entidad.
- N:1 Varios a Uno: varios de la primera entidad
se relacionan con uno de la segunda entidad.
- N:M Varios a Varios: muchos de la primera
entidad se pueden relacionar con muchos de la
segunda entidad.
- 1:1 Uno a Uno: una entidad se relaciona
únicamente con una entidad y viceversa.
- - Emplear nombres para las
entidades, y verbos en las
relaciones.
- Ejemplos

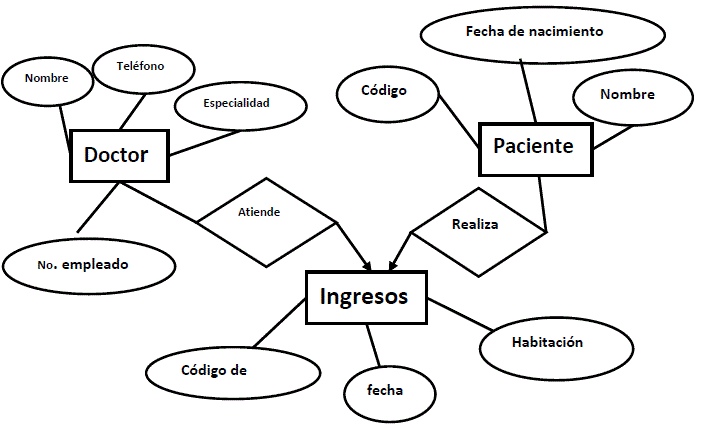

- A la clínica “La sanación” le interesa una base de datos para llevar el control de sus pacientes y
doctores. De los pacientes se guarda su código, nombre, fecha de nacimiento; de los doctores se guarda
su no. Empleado, nombre, teléfono y especialidad. Se interesa guardar de los ingresos el código de
ingreso, fecha de ingreso y habitación. Un doctor puede atender varios ingresos, pero cada ingreso solo
puede ser atendido por un doctor; un paciente puede realizar varios ingresos.

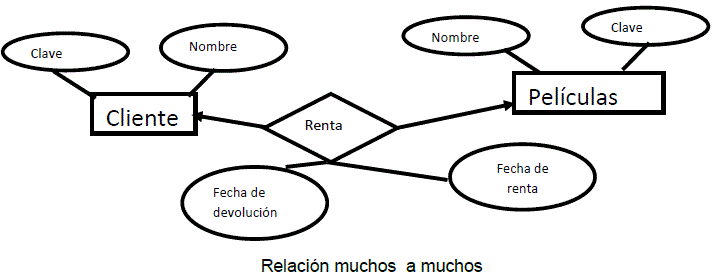

- Relacion muchos a muchos puede llevar atributos propios, por
ejemplo: un cliente puede rentar muchas películas y una película
puede ser rentada por un cliente en diferentes momentos.
- A la clínica “La sanación” le interesa una base de datos para llevar el control de sus pacientes y
doctores. De los pacientes se guarda su código, nombre, fecha de nacimiento; de los doctores se guarda
su no. Empleado, nombre, teléfono y especialidad. Se interesa guardar de los ingresos el código de
ingreso, fecha de ingreso y habitación. Un doctor puede atender varios ingresos, pero cada ingreso solo
puede ser atendido por un doctor; un paciente puede realizar varios ingresos.
