Agregación de enlaces

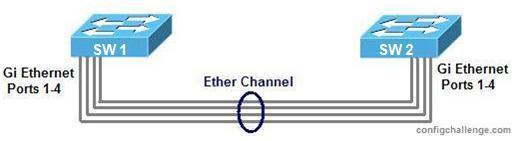

EthernetChannel
Varios enlaces en uno
Mayor ancho de banda
Canal lógico
No se pueden mezclar tipos de interfaces
Ventajas
La configuración se realiza en la interfaz EthernetChannel
Depende de los puertos existentes
Balanceo de carga
Varios enlaces en uno
Redundancia
Protocolo de agregación de enlaces
PAgP,LACP
Modos
On
Deseado
Automático
Condiciones
Misma velocidad
Configuración igual
Condiciones de configuración
Soporte de ethernetChannel

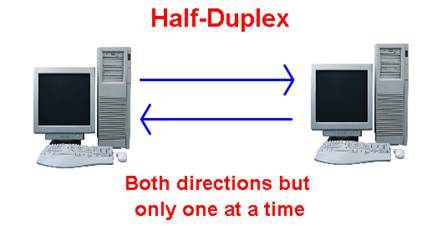

Velocidad y dúplex

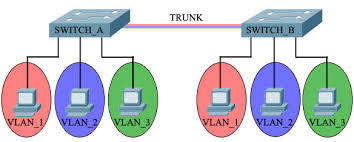

Coincidencia de VLAN
Rango de VLAN
Configuración
-interface range interface num-num
channel-group # mode active
interface port-channel
switchport mode modo
switchport allowed
Verificar enlaces
show interface port-channel#
show etherchannel summary
show etherchannel port-channel
Solución de problemas
Verifique que pertenezcan a la misma vlan
Mismo modo de configuración (trunk,access)
Mismo rango de vlan
