DIBUJO TÉCNICO
- Es un sistema de representación grafica de
objetos, edificios, maquinas o piezas entre
otros con el fin de proporcionar información
adicional que permita identificar construcción,
mantenimiento futuro, diseño

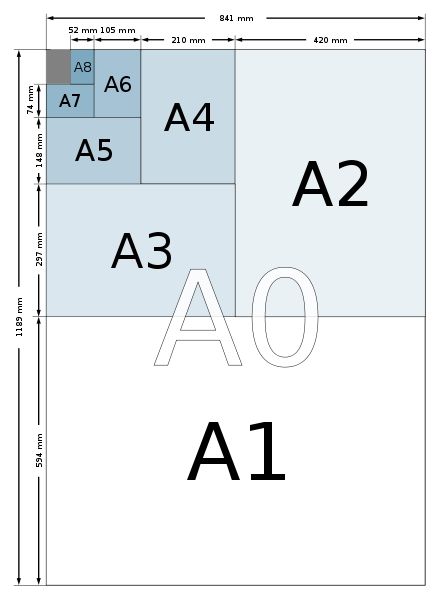

- FORMATOS
- Son formatos en Papel
con dimensiones normalizadas
- A0:841x1189
A1:594x841
A2:420x594
A3:297x420
A4:210x297
- A0:841x1189
A1:594x841
A2:420x594
A3:297x420
A4:210x297
- Son formatos en Papel
con dimensiones normalizadas

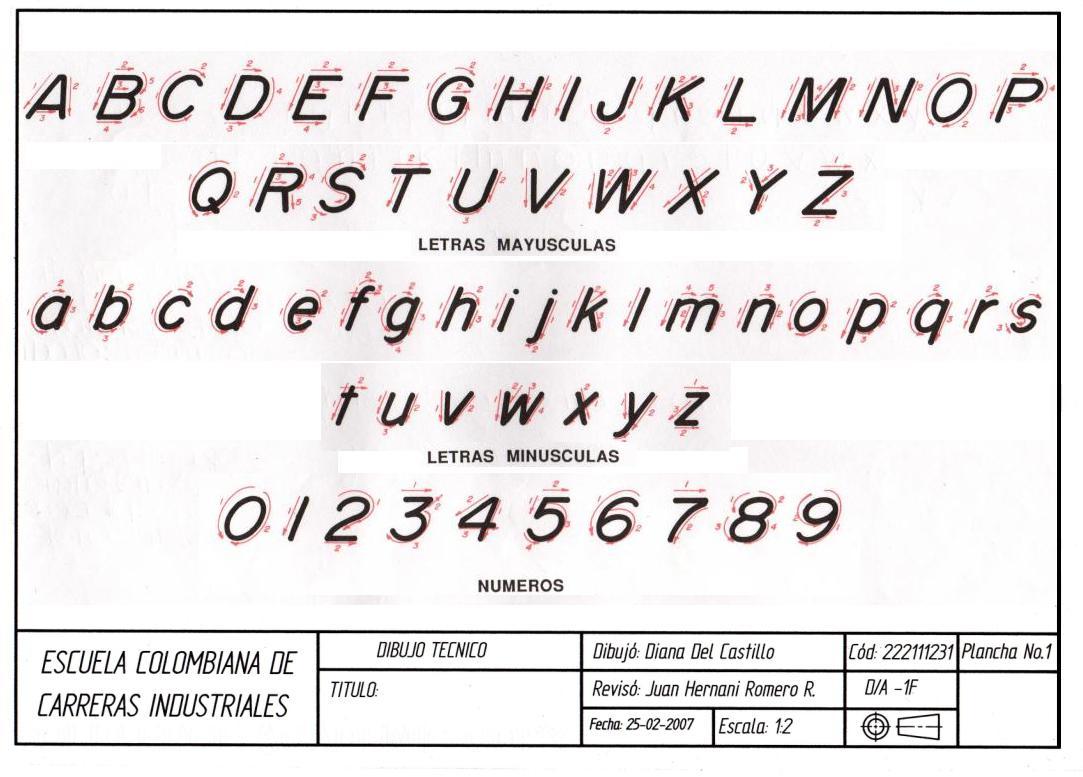

- ESTANDARIZACIÓN
- Normas estándar utilizadas
para relacionar los datos de
especificación del dibujo
- Quien lo elaboro
Quien Autoriza
Nombre Proyecto
Nombre Pieza
Material Fecha
Escala Unidades
Sistema Logotipo
- Quien lo elaboro
Quien Autoriza
Nombre Proyecto
Nombre Pieza
Material Fecha
Escala Unidades
Sistema Logotipo
- Normas estándar utilizadas
para relacionar los datos de
especificación del dibujo

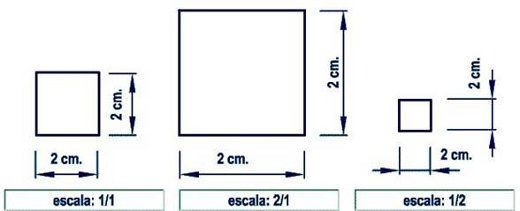

- ESCALAS
- Relación entre la dimensión lineal de un
objeto y la dimensión real del mismo
- Reducción
1:2
1:5
1:10
1:20
1:50
- Natural
1:1
- Ampliación
2:1
5:1
10:1
20:1
- Reducción
1:2
1:5
1:10
1:20
1:50
- Relación entre la dimensión lineal de un
objeto y la dimensión real del mismo

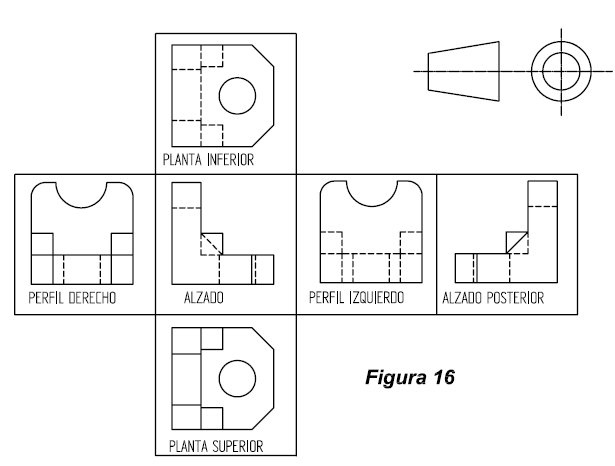

- VISTAS
- Son las diferentes imágenes que se
obtienen al observar el objeto o pieza
desde las diferentes caras
- Funcional Lateral
Derecha Lateral
Izquierda Frontal
Superior Inferior
Posterior
- Funcional Lateral
Derecha Lateral
Izquierda Frontal
Superior Inferior
Posterior
- Son las diferentes imágenes que se
obtienen al observar el objeto o pieza
desde las diferentes caras
