Dibujo Técnico
Momento 1
- Normas
Icontec
- bibliotecavirtual.unad.edu.co:2083/icontec_enormas_mobile/visor/HTML5.asp
- NTC 1594 (dibujo Técnico Terminología)
- Empresas que colaboraron en el estudio de la norma
- * Empresa de energía eléctrica (PROEXPO)
*Empresas públicas de medellín (SENA)
*Escuela de diseños industriales
(Universidad de los Andes) *Instituto
técnico central (Universidad Distrital)
*Instituto superior de carreras (Universidad
Inca de Colombia) *Técnicas (Universidad
piloto de Colombia)
- * Empresa de energía eléctrica (PROEXPO)
*Empresas públicas de medellín (SENA)
*Escuela de diseños industriales
(Universidad de los Andes) *Instituto
técnico central (Universidad Distrital)
*Instituto superior de carreras (Universidad
Inca de Colombia) *Técnicas (Universidad
piloto de Colombia)
- Objetivo: Define los términos, la nomenclatura y
los diferentes tipos de dibujo
- Definiciones
- *Dibujo técnico
*Dibujo lineal
*Descriptiva
*Perspectiva *Boceto
*Esquema *Croquis
*Montea o dibujo de
tamaño natural
*Gráfica
*Documentos de
redacción
*Nomenclatura
*Apuntes *Pliego de
condiciones
- *Dibujo técnico
*Dibujo lineal
*Descriptiva
*Perspectiva *Boceto
*Esquema *Croquis
*Montea o dibujo de
tamaño natural
*Gráfica
*Documentos de
redacción
*Nomenclatura
*Apuntes *Pliego de
condiciones
- Términos particulares
- *Dibujo para una
patente de Invención
*Dibujo de un
anteproyecto *Dibujo
de un proyecto
*Dibujo de definición
*Dibujo de ensamble
*Dibujo de
fabricación *Dibujo
de operación *Dibujo
de verificación
*Dibujo de ilustración
de textos técnicos
- *Dibujo para una
patente de Invención
*Dibujo de un
anteproyecto *Dibujo
de un proyecto
*Dibujo de definición
*Dibujo de ensamble
*Dibujo de
fabricación *Dibujo
de operación *Dibujo
de verificación
*Dibujo de ilustración
de textos técnicos
- Definiciones
- Empresas que colaboraron en el estudio de la norma
- NTC 1594 (dibujo Técnico Terminología)
- Instituto Colombiano de Normas Técnicas y Certificación
- organismo nacional de
normalización, según
Decreto 2269 de 1993
- organismo nacional de
normalización, según
Decreto 2269 de 1993
- bibliotecavirtual.unad.edu.co:2083/icontec_enormas_mobile/aspx/modCliente/frm_ClienteBuscador.aspx?action=welcome
- 01.100.01 - Dibujo Técnico en general...(Normas del convenio: 19 de 19)
- *Dimensionamiento y tolerancia.conos. *Escalas *Lista de Items *Metodo para indicar la
textura de las superficies *Principio fundamental de tolerancia *Principio generales de
representación *Requisitos de microcopiado *Rotulado de planos * Simbolos para
tolerancias geometricas. proporciones y dimensiones *Tolerancia de dimensiones lineales
y angulares *Tolerancias generales . Tolerancias geométricas para características sin
indicaciones de tolerancia individual * Tolerancias geometricas, Tolerancias de forma,
orientación, posición y desarrollo.Principios y métodos de versificación *Tolerancias
geométrica.Referencias y sistemas de referencias para tolerancias geométricas. *
Tolerancias geometricas. Tolerancias de forma, orientación, localización y alineación.
Generalidades, definiciones, simbolos e indicaciones en dibujos. *Dimensiones Tolerancias
de perfiles *Documentación tecnica de producto. Escritura. Alfabeto latin. Números y
signos. *Documentación técnica de productos..
- *Dimensionamiento y tolerancia.conos. *Escalas *Lista de Items *Metodo para indicar la
textura de las superficies *Principio fundamental de tolerancia *Principio generales de
representación *Requisitos de microcopiado *Rotulado de planos * Simbolos para
tolerancias geometricas. proporciones y dimensiones *Tolerancia de dimensiones lineales
y angulares *Tolerancias generales . Tolerancias geométricas para características sin
indicaciones de tolerancia individual * Tolerancias geometricas, Tolerancias de forma,
orientación, posición y desarrollo.Principios y métodos de versificación *Tolerancias
geométrica.Referencias y sistemas de referencias para tolerancias geométricas. *
Tolerancias geometricas. Tolerancias de forma, orientación, localización y alineación.
Generalidades, definiciones, simbolos e indicaciones en dibujos. *Dimensiones Tolerancias
de perfiles *Documentación tecnica de producto. Escritura. Alfabeto latin. Números y
signos. *Documentación técnica de productos..
- 01.100.01 - Dibujo Técnico en general...(Normas del convenio: 19 de 19)
- Terminología de dibujo
- Artístico
- Comunicar ideas y
sensaciones
- Comunicar ideas y
sensaciones
- Técnico
- Representación de los
objetos, lo más
exactamente posible en
forma y dimensiones
- Descriptiva: El estudio de los
cuerpos en el espacio por
medio de sus proyecciones
sobre determinados planos
- Perspectiva: Representación
tridimensional ilustrativa de un
objeto sobre una superficie plana,
tal como la capta la vista humana
- Boceto: La primera representación gráfica de
una idea, susceptible de modificaciones y
elaborada a mano. Esquema: Representación
gráfica de una idea en la cual solamente
figuran los detalles más importantes o
esenciales. Croquis: Represntación gráfica
definitiva y dimensionada que especifica la
totalidad de los detalles
- Gráfica: es la representación de un diagrama y la
relación que existe entre 2 o mas magnitudes
(distancia - tiempo, velocidad - distancia, etc).
Documentos de redacción: Los dibujos en los
documentos son acompañados con
especificaciones. Nomenclatura: Lista completa
de elementos representados en un ensamble o
subensamble. Apuntes:Informes
complementarios al dibujo concerniente al
ensamble, funcionamiento, empleo, etc.
- Descriptiva: El estudio de los
cuerpos en el espacio por
medio de sus proyecciones
sobre determinados planos
- Representación de los
objetos, lo más
exactamente posible en
forma y dimensiones
- Artístico

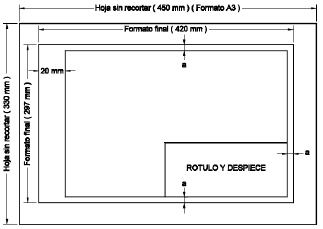

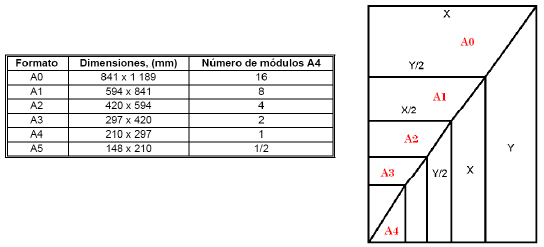

- Formatos de papel normalizado
- tamaño de un papel en
orden a sus dimensiones
de largo y ancho
- regular: tamaño de
papel según las
especificaciones de la
NTC 1001

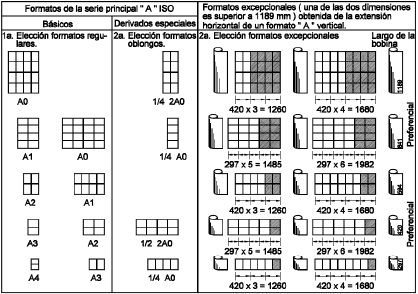

- Dimensiones de los formatos
- Contemplados en la norma
- Margenes
- Dimensiones de los formatos
- regular: tamaño de
papel según las
especificaciones de la
NTC 1001
- tamaño de un papel en
orden a sus dimensiones
de largo y ancho
- Rotulado de
planos
- Cuadro de títulos que consiste en uno o
mas rectángulos adyacentes. Estos
pueden estar subdivididos en cajas para
la inserción de información específica

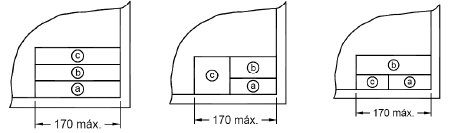

- *(a)Zona de identificación
*(b)Zona titulo del dibujo * (c) Zona de
identificación, nombre propietario
- Zona de información adicional
- Items indicativos: para evitar errores de
interpretación del método de presentación. Se debe
indicar el método de proyección. La escala principal,
la unidad de dimensión lineal.
- Items técnicos: Incluye la textura de las
superficies, tolerancias geométricas,
valores de tolerancias generales y otras
normas de este campo.
- Items administrativos: Tamaño de la
plancha de papel, fecha de primera
emisión del dibujo, simbolo de revisión,
fecha y otra información administrativa.
- Items indicativos: para evitar errores de
interpretación del método de presentación. Se debe
indicar el método de proyección. La escala principal,
la unidad de dimensión lineal.
- *(a)Zona de identificación
*(b)Zona titulo del dibujo * (c) Zona de
identificación, nombre propietario
- Cuadro de títulos que consiste en uno o
mas rectángulos adyacentes. Estos
pueden estar subdivididos en cajas para
la inserción de información específica

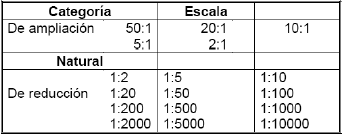

- Escalas
- La relación existente entre la dimensión
lineal de un elemento de un objeto tal
como se representa en el dibujo y la
dimensión real del mismo elemento
- Natural:relación
1:1
- ampliación: relación mayor que
1:1. Se representa por X:1
- reducción: relación menor que 1:1.
Se representa por 1_X
- Cuando se usa más de una
escala
- Natural:relación
1:1
- La relación existente entre la dimensión
lineal de un elemento de un objeto tal
como se representa en el dibujo y la
dimensión real del mismo elemento
- Elaboración de
croquis
- Representación gráfica
definitiva y dimensionada
que especifica la totalidad
de los detalles

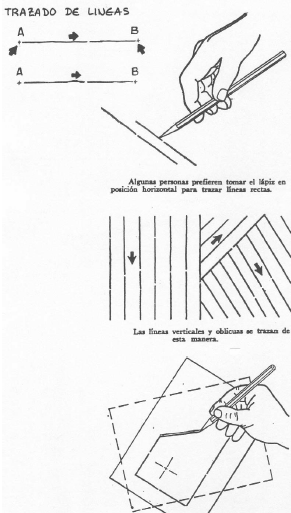

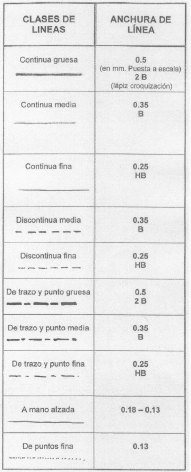

- Trazado

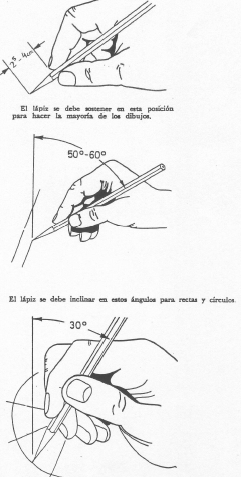

- Dibujo a mano alzada
- Dibujar lineas rectas
- Dibujar círculos y arcos
- Pasos para realizar
- 1) Estudiamos el dibujo a realizar. 2)Trazamos las líneas
auxiliares de dimensiones principales. 3)Si aun no somos
expertos podemos dibujar una retícula de cuadrados
(simulamos un papel cuadriculado) con el rectángulo de
los datos del paso anterior. 4) Trazamos las líneas de ejes
de simetría, trazas de planos de simetría. 5)Organizamos
los contornos principales encuadrándolos en rectángulos y
cuadrados. 6) Definimos lo que queremos en línea fina,
dibujando suavemente y repasamos cada línea en su
grosor final. 7) Se definen las proporciones de longitud y
anchura de la pieza. 8)Se dibujan las divisiones del cuerpo.
9) Se dibujan los detalles
- 1) Estudiamos el dibujo a realizar. 2)Trazamos las líneas
auxiliares de dimensiones principales. 3)Si aun no somos
expertos podemos dibujar una retícula de cuadrados
(simulamos un papel cuadriculado) con el rectángulo de
los datos del paso anterior. 4) Trazamos las líneas de ejes
de simetría, trazas de planos de simetría. 5)Organizamos
los contornos principales encuadrándolos en rectángulos y
cuadrados. 6) Definimos lo que queremos en línea fina,
dibujando suavemente y repasamos cada línea en su
grosor final. 7) Se definen las proporciones de longitud y
anchura de la pieza. 8)Se dibujan las divisiones del cuerpo.
9) Se dibujan los detalles
- Trazado
- Representación gráfica
definitiva y dimensionada
que especifica la totalidad
de los detalles
- bibliotecavirtual.unad.edu.co:2083/icontec_enormas_mobile/visor/HTML5.asp
- Libro de
Jensen
- Parte 1 Dibujo básico y diseño
- Capítulo 1: Gráficos de ingeniería como lenguaje 2
Capítulo 2: Dibujo asistido por computadora (CAD)
Capítulo 3: Material para dibujo, archivo,
almacenamiento y reproducción Capítulo 4:Habilidades
básicas de dibujo Capítulo 5: Geometría aplicada
Capítulo 6: Teoría de la descripción de la forma Capítulo
7: Vistas auxiliares y rotaciones Capítulo
8:Dimensionamiento básico Capítulo 9: Secciones
- Capítulo 1: Gráficos de ingeniería como lenguaje 2
Capítulo 2: Dibujo asistido por computadora (CAD)
Capítulo 3: Material para dibujo, archivo,
almacenamiento y reproducción Capítulo 4:Habilidades
básicas de dibujo Capítulo 5: Geometría aplicada
Capítulo 6: Teoría de la descripción de la forma Capítulo
7: Vistas auxiliares y rotaciones Capítulo
8:Dimensionamiento básico Capítulo 9: Secciones
- Parte 2 Cierres, materiales y procesos de formación
- Capítulo 10: Cierres de rosca Capítulo
11: Diversos tipos de sujetadores
Capítulo 12: Materiales de fabricación
- Capítulo 10: Cierres de rosca Capítulo
11: Diversos tipos de sujetadores
Capítulo 12: Materiales de fabricación
- Parte 3 Dibujos y diseño ejecutivos
- Capítulo 13: Dibujo y diseño ejecutivos
Capítulo 14:Dibujo panorámico Capítulo
15: Dimensionamiento y tolerancia
geométrica Capítulo 16: Dibujo de
soldadura
- Capítulo 13: Dibujo y diseño ejecutivos
Capítulo 14:Dibujo panorámico Capítulo
15: Dimensionamiento y tolerancia
geométrica Capítulo 16: Dibujo de
soldadura
- Parte 4 Transmisiones de potencia 690
- Capítulo 17: Bandas, cadenas y engranes
Capítulo 18:Acoplamientos, cojinetes y sellos
Capítulo 19: Levas, mecanismos articulados y
actuadores Capítulo 20: Dibujos eléctricos y
electrónicos
- Capítulo 17: Bandas, cadenas y engranes
Capítulo 18:Acoplamientos, cojinetes y sellos
Capítulo 19: Levas, mecanismos articulados y
actuadores Capítulo 20: Dibujos eléctricos y
electrónicos
- Parte 1 Dibujo básico y diseño
Media attachments
Want to create your own Mind Maps for free with GoConqr? Learn more.
