DIBUJO NORMALIZADO
- TERMINOLOGÍA DEL DIBUJO
- NTC 1594: Dibujo
Técnico
Terminología
- Define términos, nomenclatura y
diferentes clases de dibujo que existen
- Define términos, nomenclatura y
diferentes clases de dibujo que existen
- NTC 1912:
Generalidades y Tipos
de Dibujo
- Define los términos usados en la
documentación técnica,
relacionados con dibujos técnicos
- Define los términos usados en la
documentación técnica,
relacionados con dibujos técnicos
- NTC 1594: Dibujo
Técnico
Terminología
- FORMATOS DE PAPEL
NORMALIZADO
- NTC 1001: Papel Formatos
- Establece la designación y las
dimensiones de los formatos finales
de papeles impresos o no. Se aplica
a los formatos de papel para usos
administrativos, comerciales y
técnicos
- Establece la designación y las
dimensiones de los formatos finales
de papeles impresos o no. Se aplica
a los formatos de papel para usos
administrativos, comerciales y
técnicos

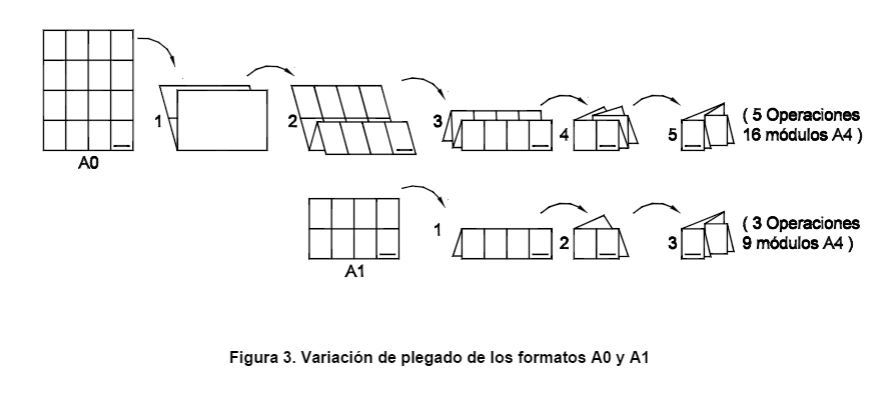

- NTC 1687: Formato y Plegado

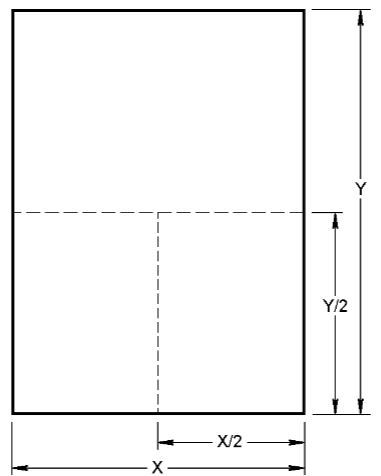

- Los formatos son las dimensiones que debe
tener una hoja con respecto a su largo y ancho.
El plegado es la forma adecuada de doblar un
formato, tornarlos de un tamaño apropiado y
proporcionado para encuadernar o para
archivar.
- Los formatos son las dimensiones que debe
tener una hoja con respecto a su largo y ancho.
El plegado es la forma adecuada de doblar un
formato, tornarlos de un tamaño apropiado y
proporcionado para encuadernar o para
archivar.
- Dibujo y diseño de ingeniería
- Capitulo 3
- Material para Dibujo, Archivo, Almacenamiento y reproducción
- En el capitulo 3.1 encontramos
todo lo relacionado con los
medios y los formatos para el
dibujo, Entendemos por medio
todo material sobre el que se
hace el dibujo, tambien
encontramos los tamaños de
papel y los formatos para el
rotulado de los dibujos.
- En el capitulo 3.1 encontramos
todo lo relacionado con los
medios y los formatos para el
dibujo, Entendemos por medio
todo material sobre el que se
hace el dibujo, tambien
encontramos los tamaños de
papel y los formatos para el
rotulado de los dibujos.
- Material para Dibujo, Archivo, Almacenamiento y reproducción
- Capitulo 3
- NTC 1001: Papel Formatos
- ROTULADO

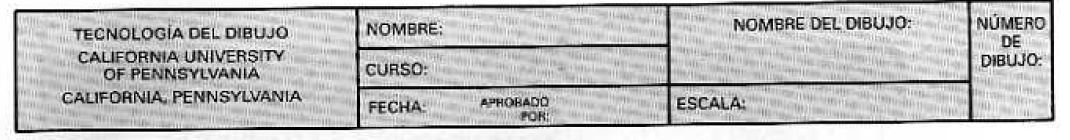

- NTC 1914: ROTULO DE
PLANOS
- Es la guía para la ejecución y uso practico de los títulos
relacionados con la identificación.
- ZONA DE IDENTIFICACIÓN
- a) Número de registro o identificación.
b) Titulo del dibujo. c) Nombre del
propietario legal del dibujo
- a) Número de registro o identificación.
b) Titulo del dibujo. c) Nombre del
propietario legal del dibujo
- ZONAS PARA INFORMACIÓN ADICIONAL
- Indicativos
Técnicos
Administrativos
- Indicativos
Técnicos
Administrativos
- ZONA DE IDENTIFICACIÓN
- Es la guía para la ejecución y uso practico de los títulos
relacionados con la identificación.
- NTC 1914: ROTULO DE
PLANOS
- ESCALAS
- NTC 1580: ESCALAS
- Escala es la relación existente entre la
dimensión lineal de un objeto tal como
se representa en el dibujo y la dimensión
real del objeto
- Escala Natural:
Escala con relación
1:1
- Escala de Ampliación:
Relación mayor que
1:1
- Se representa por "X:1"
- Se representa por "X:1"
- Escala de Reducción:
Relación menor que 1:1
- Se representa por "1:X"
- Se representa por "1:X"
- Escala Natural:
Escala con relación
1:1
- Escala es la relación existente entre la
dimensión lineal de un objeto tal como
se representa en el dibujo y la dimensión
real del objeto
- NTC 1580: ESCALAS
- CROQUIS
- LINEAS
- Entidad fundamental, se usan
para ilustrar y describir formas
de objetos
- Lineas de construcción
- Lineas de acuerdo al alfabeto de lineas
- Lineas de acuerdo al alfabeto de lineas
- Lineas de construcción
- Técnicas de borrado
- Entidad fundamental, se usan
para ilustrar y describir formas
de objetos
- Técnicas para adherir el
papel a la mesa de dibujo,
elaboración de círculos y
curvas
- Bosquejos
- Formas más sencillas del dibujo

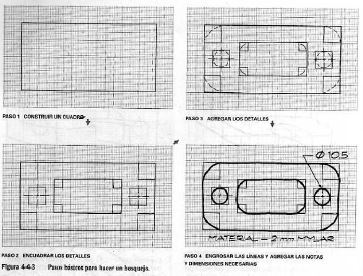

- PASOS PARA HACER BOSQUEJOS
- 1. Construir un marco
- 2. Encuadrar los espacios para los detalles
- 3. Agregar los detalles
- 4. Engrosar la líneas
- Lineas negras gruesas para
representar todas las lineas del
objeto
- Lineas negras delgadas para representar
lineas centrales, lineas ocultas y notas
- Lineas negras gruesas para
representar todas las lineas del
objeto
- 5. Agregar notas necesarias
- 1. Construir un marco
- Formas más sencillas del dibujo
- LINEAS
