Dibujo Normalizado
- Formatos de papel Normalizado

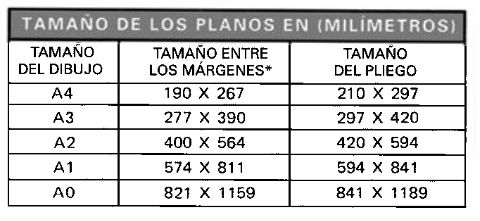

- Los formatos o tamaños estándar de los
planos para dibujo son A0, A1, A2, A3 y
A4. Dichos conceptos concuerdan con la
NTC 10001 y el libro dibujo y diseño en
ingeniería de Cecil Jensen capítulo 3.
- También hablamos del plegado que
consiste en doblar e igualar con la correcta
proporción los formatos que se han de
encuadernar en su respectivo archivo.
- Los formatos o tamaños estándar de los
planos para dibujo son A0, A1, A2, A3 y
A4. Dichos conceptos concuerdan con la
NTC 10001 y el libro dibujo y diseño en
ingeniería de Cecil Jensen capítulo 3.
- Rotulado de Planos
- El rotulado de un dibujo técnico debe
tener un cuadro de títulos que a su vez
esta subdividido en cajas que contienen
información específica. La información
debe agruparse en zonas de identificación
y zonas de información adicional.
- El rotulado de un dibujo técnico debe
tener un cuadro de títulos que a su vez
esta subdividido en cajas que contienen
información específica. La información
debe agruparse en zonas de identificación
y zonas de información adicional.
- Terminología del dibujo
- Vamos a describir algunos conceptos principales de la NTC 1594 y 1912
- Dibujo Técnico: Es una representación
gráfica precisa basada en normas que
permite interpretar o realizar un diseño.
- Descriptiva: el estudio de los cuerpos en
el espacio por medio de sus proyecciones
sobre determinados planos.
- Boceto: Primera representación gráfica
de una idea susceptible a modificaciones
y elaborado a mano alzada.
- Croquis: representación gráfica
definitiva y dimensionada que
especifica la totalidad de los detalles.
- Elevación: Es una vista de un objeto sobre el plano
vertical. Es una vista exterior de un objeto en la cual se
privilegian las alturas, los niveles, los accidentes
topográficos que puedan presentarse y la materialidad y
terminaciones. También son llamadas fachadas, porque
son la imagen exterior de un objeto ó edificación.
- Dibujo de Ensamblaje: éste señala la forma adecuada
de ensamblar una pieza ó un producto.
- Plano de Bloque: en un plano urbano se localizan los
contornos de las construcciones existentes ó los
proyectos a realizar en un sitio determinado
- Dibujo Técnico: Es una representación
gráfica precisa basada en normas que
permite interpretar o realizar un diseño.
- Vamos a describir algunos conceptos principales de la NTC 1594 y 1912
- Escalas
- En una escala podemos decir que hay una relación
entre la dimensión lineal de un elemento de un
objeto tal como se representa en el dibujo y la
dimensión real del mismo elemento. Esto quiere decir
que podemos manejar varias escalas las cuales son:
- Escala natural: es una escala con relación 1:1
- Escala de ampliación: En esta la relación es mayor a 1:1 y se representa X:1
- Escala de reducción: En esta la relación es menor a 1:1 y se representa 1:X
- Escala natural: es una escala con relación 1:1
- En una escala podemos decir que hay una relación
entre la dimensión lineal de un elemento de un
objeto tal como se representa en el dibujo y la
dimensión real del mismo elemento. Esto quiere decir
que podemos manejar varias escalas las cuales son:
- Elaboración de Croquis
- Un croquis es un tipo de dibujo técnico que se realiza a
mano alzada que requiere proporción pero no precisión, al
realizar un croquis se debe conocer el objeto a croquizar
- Un bosquejo es una manera sencilla de expresar una ideas donde el dibujante
usa bosquejos ideas, conceptos a otras personas al hablar de partes
mecánicas y de mecanismos siendo un importante medio de comunicación
- Pasos para hacer un bosquejo: Construir un marco, Encuadrar los
espacios para los detalles, Agregar los detalles, Engrosar las lineas.
- Un croquis es un tipo de dibujo técnico que se realiza a
mano alzada que requiere proporción pero no precisión, al
realizar un croquis se debe conocer el objeto a croquizar
