Contadores síncronos
- Um contador síncrono tem todas as entradas de clock interconectadas,
de modo que cada flip-flop muda de estado lógico ao mesmo tempo.
- Antes de cada pulso de clock, as
entradas devem ser estabelecidas com
os níveis lógicos apropriados,
assegurando nas saídas os estados

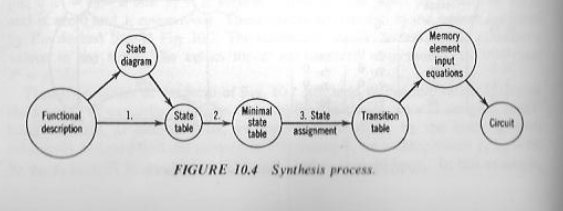

lógicos desejados. Isto é, o projeto de
contadores síncronos requer a alteração
conveniente dos níveis lógicos das
entradas J e K dos flip-flops, a cada
pulso introduzido no clock.

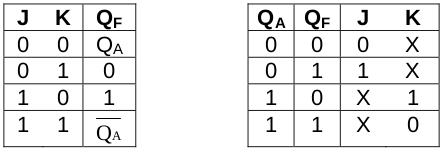

- Tabela de excitação FF-JK
- Tabela de excitação FF-JK
- Máquina de Mealy
- Máquina de Moore
