Con guração de
Serviços Internet
- Con guração Básica de Redes Linux
- Comandos de Interfaces de Rede: -eth0 -
Primeira interface de rede; -ifconfig -a;
-Configurando IP manualmente: #
ifconfig eth1 172.16.1.10 netmask
255.255.0.0. - Confi guração Automática
arquivo /etc/network/interfaces; -
Con gurando um Endereço com DHCP
auto eth0 iface eth0 inet dhcp; -
Desabilitando e Habilitando Logicamente
uma interface # ifdown eth0 ; # ifup eth0
- MANIPULANDO a Tabela ARP ->
A tabela arp armazena os
endereços mac de todos os
hosts que estão na mesma
rede IP que se comunicaram
com a host local
- Comandos de Interfaces de Rede: -eth0 -
Primeira interface de rede; -ifconfig -a;
-Configurando IP manualmente: #
ifconfig eth1 172.16.1.10 netmask
255.255.0.0. - Confi guração Automática
arquivo /etc/network/interfaces; -
Con gurando um Endereço com DHCP
auto eth0 iface eth0 inet dhcp; -
Desabilitando e Habilitando Logicamente
uma interface # ifdown eth0 ; # ifup eth0
- Serviços de Rede
- I Tipos de Serviços de Rede;
Recuperação de conteúdo;

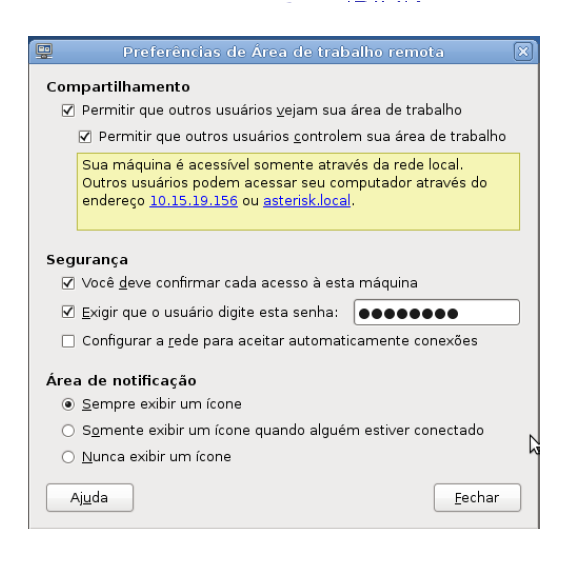

HTTP/FTP I Acesso Remoto;
ssh/telnet/vnc I Con guração;
DHCP/LDAP/DNS I Monitoração
e Gerencia - SNMP;
Compartilhamento de Recursos
- NFS/SMB/IPP; Comunicação
entre usuários;
SMTP/POP3/IMAP/SIP

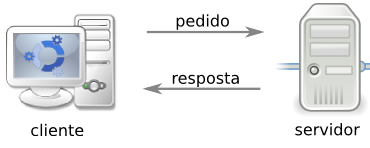

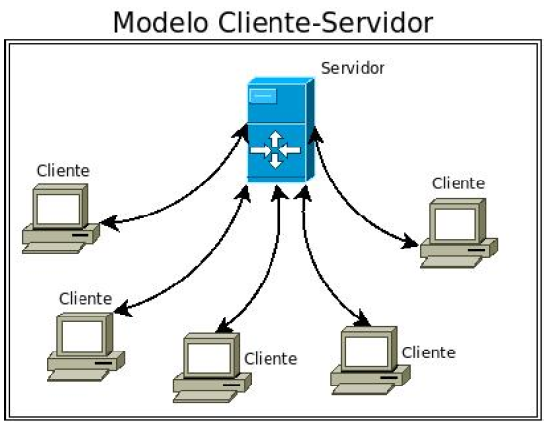

- Two-Tier
ARQUITETURA
COM DOIS
COMPONENTES

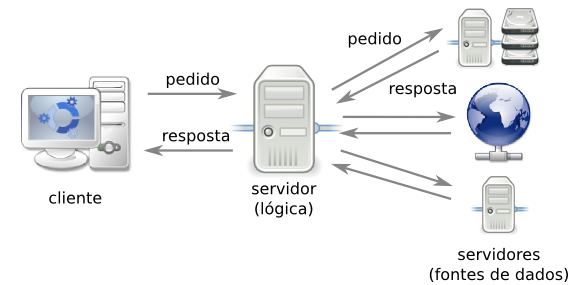

- Three-Tier
arquitetura com
TRÊS componentes:
O Cliente + O
Servidor +
Repositórios de
Dados

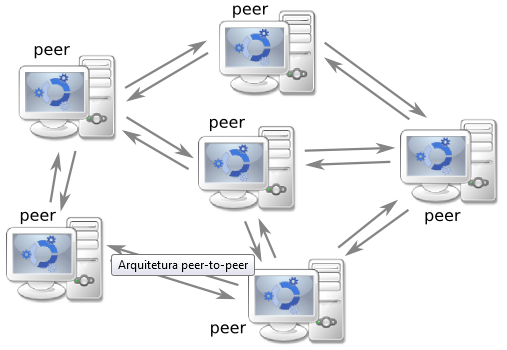

- Peer-To-Peer nesta
arquitetura todos
participantes são ao
mesmo tempo servidores
- Peer-To-Peer nesta
arquitetura todos
participantes são ao
mesmo tempo servidores
- Three-Tier
arquitetura com
TRÊS componentes:
O Cliente + O
Servidor +
Repositórios de
Dados
- P O R T A S
D E C O M U
N I C A Ç Ã O
- COMO FUNCIONA A CONEXÃO
- COMO FUNCIONA A CONEXÃO
- Instalando Um Serviço De Rede
APACHE no Sistema
Operacional Linux Debian
- O nome do arquivo de
script normalmente é
o mesmo nome do
serviço como por
exemplo:
/etc/init.d/apache2.
Para Iniciar service
apache2 start. Para
Encerrar service
apache2 stop. Para
Reiniciar service
apache2 restart
- O nome do arquivo de
script normalmente é
o mesmo nome do
serviço como por
exemplo:
/etc/init.d/apache2.
Para Iniciar service
apache2 start. Para
Encerrar service
apache2 stop. Para
Reiniciar service
apache2 restart
- I Tipos de Serviços de Rede;
Recuperação de conteúdo;
HTTP/FTP I Acesso Remoto;
ssh/telnet/vnc I Con guração;
DHCP/LDAP/DNS I Monitoração
e Gerencia - SNMP;
Compartilhamento de Recursos
- NFS/SMB/IPP; Comunicação
entre usuários;
SMTP/POP3/IMAP/SIP
- DHCP
RFC 951

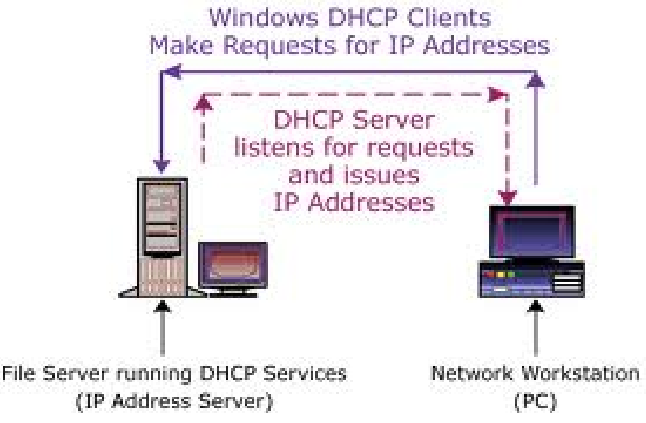

- O Protocolo DHCP (DYNAMIC HOST CONFIGURATION PROTOCOL)
permite que as estações de trabalho recebam as con gurações de
rede de forma automática a partir de um Servidor Central
- Funcionamento:> Estação envia um pacote de BROADCAST (UDP)
solicitando um endereço IP (REQUEST) -> O Servidor recebe este pedido e
aloca um endereço IP e devolve um pacote UNICAST contendo as
informações para a estação (RESPONSE) -> Dentro do pacote de resposta
estão: Endereço IP, Máscara de Rede, Gateway e Servidor de DNS que
serão utilizados pela estação
- CONCEITOS
BÁSICOS:
Cliente e
Requisição
- (Lease Time) Alocado periódicamente somente para as estações que estão on line.
(Manual) Associação entre MAC e IP no banco de dados do servidor. (Automática)
Obtém endereço possíveis, especi cado pelo administrador, por tempo
indeterminado. (Dinâmica) Obtém um endereço ip por um período de tempo
ilimitado periodicamente é necessário a atualização da locação.

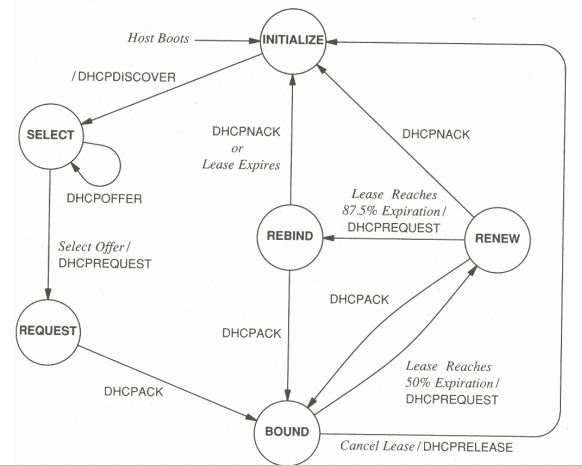

- Estados de
aquisição de
endereço IP Um
cliente DHCP
pode passar
por seis
estados de
aquisição: 1.
Inicializa 2.
Seleciona 3.
Solicita 4.
Limite 5.
Renova 6.
Vincula
Novamente
- Inicializa (INITIALIZE) : Envia uma mensagem DHCPDISCOVER
Broadcast e o cliente passa para o estado "SELECIONA"
- Seleciona (SELECT): aguardando resposta dos servidores DHCP, depois
iniciar a negociação o servidor envia uma mensagem "DHCPREQUEST"
- Solicita (REQUEST): O cliente aguarda a resposta e a
con firmação é remetida através da mensagem "DHCPACK"
- Limite (BOUND): o cliente não espera o término do prazo de
locação e ele envia uma mensagem "DHCPRELEASE"
- Renova (RENEW): Ao receber uma mensagem "DHCPACK" o
cliente adquire o tempo do período de locação do endereço
(ESTADO LIMITE/BOUND) O servidor pode especifi car o valor
de cada temporizador. Na falta destes valores, são utilizados:
50%(T1), 85% (T2) E 100% (T3) respectivamente do valor limite.
- Inicializa (INITIALIZE) : Envia uma mensagem DHCPDISCOVER
Broadcast e o cliente passa para o estado "SELECIONA"
- O Protocolo DHCP (DYNAMIC HOST CONFIGURATION PROTOCOL)
permite que as estações de trabalho recebam as con gurações de
rede de forma automática a partir de um Servidor Central
- (DNS)
Domain
NAME
SYSTEM
- O serviço DNS converte nome
de máquinas para seus
respectivos endereço IP e
vice-versa, EXEMPLO
wks01.atm.com.br =
172.16.1.10. >
wks01.atm.com.br é o nome do
host 172.16.1.10 é o endereço
do host
- Um nome de host é composto pelas
seguintes partes: EXEMPLO:
www.abc.com.br. BR é o domínio de topo;
COM é o o domínio secundário; ABC nome
do domínio local
- Os servidores de DNS
estão em 13 servidores
de domínios (ROOT
SERVER) O nome ".br"
(Ponto Br) é considerado
um domínio primário
(Top Level Domain - TLD)
I Outros Domínios
Primários são: .net .com
.org .edu .jp .ar .py . . .
- BIND
- INSTALAÇÃO
bind9: apt-get install
bind9. ; Inicialização
service bind9
[start/stop/restart]. ;
Arquivos de Os
arquivos de
con guração estão
localizados no
diretório /etc/bind
Arquivo de
con guração
principal:
/etc/bind/named.conf
- Utilitários de Consulta
comando dig I dig
[opção] [@servidor]
nome [tipo de registro] I
Exemplos I dig
alfa.atm.org.br dig
@127.0.0.1 atm.org.br
mx
- ZONA : servidor master deve possuir a
seguinte con guração: zone "atm.org.br"
{ type master; file
"/etc/bind/db.atm.org.br";
allow-transfer { 192.168.10.10; }; }; zone
"10.168.192.in-addr.arpa" in { type
master; file
"/etc/bind/db.reverse.atm.org.br";
allow-transfer { 192.168.10.10; }; };
- INSTALAÇÃO
bind9: apt-get install
bind9. ; Inicialização
service bind9
[start/stop/restart]. ;
Arquivos de Os
arquivos de
con guração estão
localizados no
diretório /etc/bind
Arquivo de
con guração
principal:
/etc/bind/named.conf
- SSH

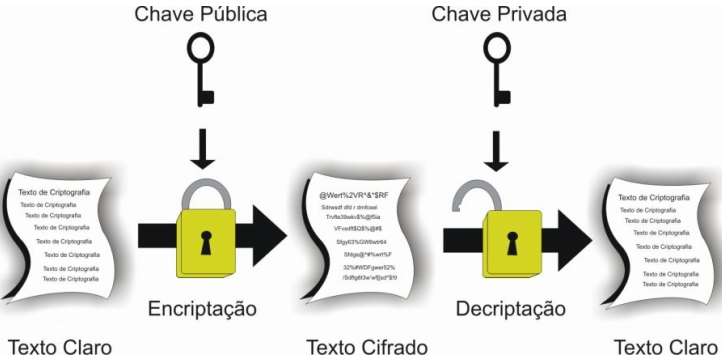

- Criptogra a com Chave
Assimétrica

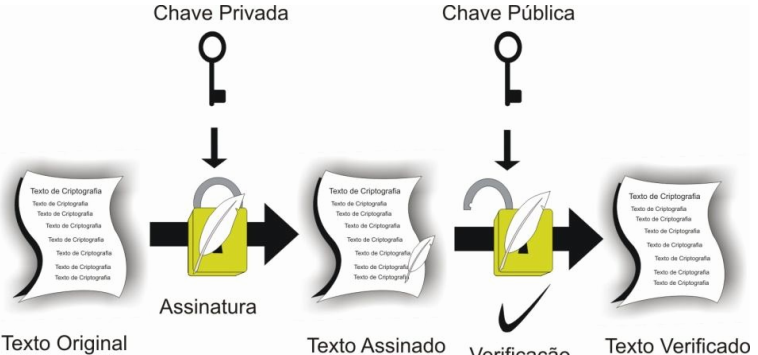

- Assinatura Digital

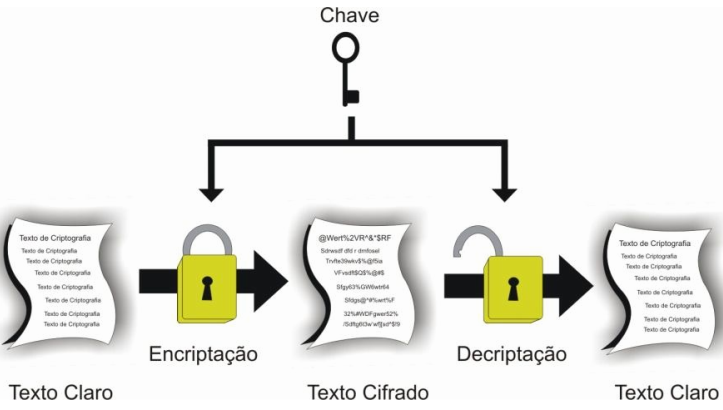

- Criptogra a com Chave Simétrica
- Criptogra a com Chave Simétrica
- Assinatura Digital
- Criptogra fia com Chave
Simétrica
- SSHFS
- # apt-get install sshfs : # adduser
root fuse : # mkdir /backup : #
mkdir /home/professor/backup :
- MAPEAMENTO: sshfs -o idmap=user
professor@10.15.151.101:/home/professor/backup
/backup : RELATIVO_>sshfs -o idmap=user
root@10.15.151.101:backup /backup : PADRÃO_> sshfs
-o idmap=user root@10.15.151.101: /backup
- VERIFICANDO a montagem # mount
professor@10.15.151.101:/home/professor/backup
on /backup \ type fuse.sshfs
(rw,nosuid,nodev,max_read=65536)
- VERIFICANDO o espaço em disco # df -h
professor@10.15.151.101:/home/professor/backup
4,8g 2,1g 2,7g 45% /backup
- DESMONTANDO o sistema de arquivos
# fusermount -u /media/cd ou #
umount /media/cd
- DESMONTANDO o sistema de arquivos
# fusermount -u /media/cd ou #
umount /media/cd
- VERIFICANDO o espaço em disco # df -h
professor@10.15.151.101:/home/professor/backup
4,8g 2,1g 2,7g 45% /backup
- VERIFICANDO a montagem # mount
professor@10.15.151.101:/home/professor/backup
on /backup \ type fuse.sshfs
(rw,nosuid,nodev,max_read=65536)
- MAPEAMENTO: sshfs -o idmap=user
professor@10.15.151.101:/home/professor/backup
/backup : RELATIVO_>sshfs -o idmap=user
root@10.15.151.101:backup /backup : PADRÃO_> sshfs
-o idmap=user root@10.15.151.101: /backup

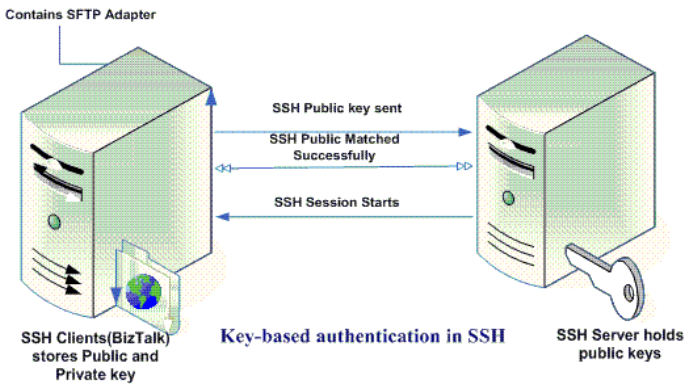

- CRIAR as chaves publico/privado
em host A # ssh-keygen (NÃO
ADICIONAR UMA SENHA)
- COPIAR as chaves para a máquina
remota # cd ~root/.ssh # scp
id_rsa.pub
root@192.168.0.101:/~professor/.ssh
/authorized_keys
- VERIFICAR o contéudo da
máquina remota # cat
/home/professor.ssh/
authorized_keys
- VERIFICANDO a montagem sem
senha # sshfs -o idmap=user
professor@10.15.151.101:backup
/backup
- MONTAGEM automática na
inicialização # vi /etc/rc.local #
/usr/bin/sshfs -o idmap=user
professor@10.15.151.101:backup
/backup
- MONTAGEM automática na
inicialização # vi /etc/rc.local #
/usr/bin/sshfs -o idmap=user
professor@10.15.151.101:backup
/backup
- VERIFICANDO a montagem sem
senha # sshfs -o idmap=user
professor@10.15.151.101:backup
/backup
- VERIFICAR o contéudo da
máquina remota # cat
/home/professor.ssh/
authorized_keys
- COPIAR as chaves para a máquina
remota # cd ~root/.ssh # scp
id_rsa.pub
root@192.168.0.101:/~professor/.ssh
/authorized_keys
- # apt-get install sshfs : # adduser
root fuse : # mkdir /backup : #
mkdir /home/professor/backup :
- Criptogra a com Chave
Assimétrica
- O serviço DNS converte nome
de máquinas para seus
respectivos endereço IP e
vice-versa, EXEMPLO
wks01.atm.com.br =
172.16.1.10. >
wks01.atm.com.br é o nome do
host 172.16.1.10 é o endereço
do host
- APACHE

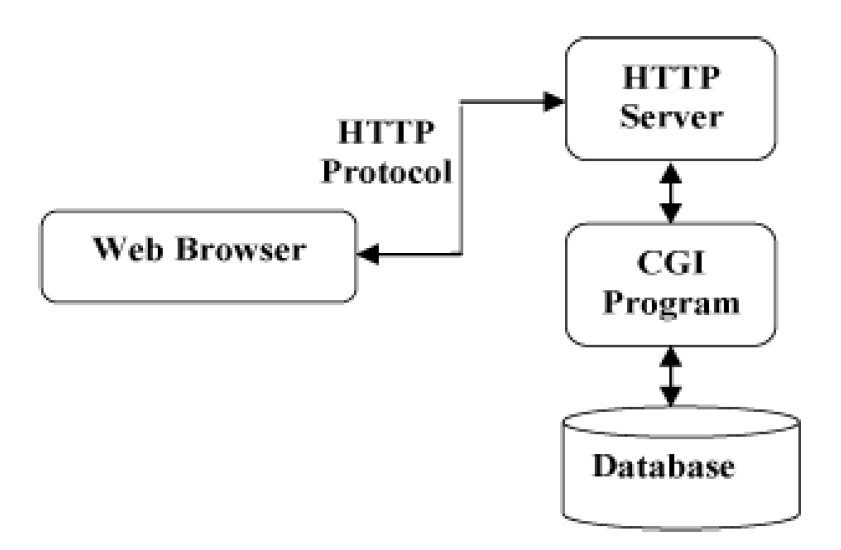

- CONCEITOS BÁSICOS : Exemplo de requisição
HTTP do cliente I www.uol.com.br [:80] I
Mensagem HTTP I Cada requisição HTTP é
dividida em três partes I O Nome do método HTTP
utilizado I O Caminho de cada recurso requisitado
I A Versão do protocolo HTTP que é utilizado
- INSTALAÇÃO APACHE2 : # apt-get
install apache2 : # apt-get install libapache2-mod-php5 :
Diretório principal de con guração /etc/apache2 I Arquivo
principal apache2.conf
- GERENCIAMENTO DO SERVIÇO APACHE2 :
para iniciar -> service apache2 start I
para encerrar -> service apache2 stop I
para reiniciar -> service apache2 reload
- DETALHES CONFIGURAÇÃO : Diretório de disponibilização de
páginas (objetos) /var/www I Página default
/var/www/index.html I Acesso ao servidor
http://nome ou http://IP http://nome ou http://IP/diretório
- AS DIRETIVAS
"allow/deny"
controlam o acesso ao
servidor I Exemplos:
Allow from
192.168.0.0/16 Deny
from 192.168.1.1
- Os valores
possíveis são:
Order allow,deny
Order deny,allow
- Os valores
possíveis são:
Order allow,deny
Order deny,allow
- AS DIRETIVAS
"allow/deny"
controlam o acesso ao
servidor I Exemplos:
Allow from
192.168.0.0/16 Deny
from 192.168.1.1
- DETALHES CONFIGURAÇÃO : Diretório de disponibilização de
páginas (objetos) /var/www I Página default
/var/www/index.html I Acesso ao servidor
http://nome ou http://IP http://nome ou http://IP/diretório
- GERENCIAMENTO DO SERVIÇO APACHE2 :
para iniciar -> service apache2 start I
para encerrar -> service apache2 stop I
para reiniciar -> service apache2 reload

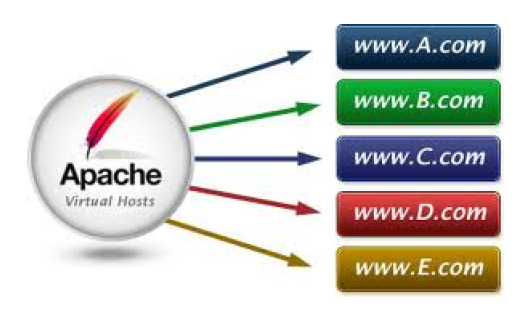

- Criação de Servidores
Virtuais
- Criação de Servidores Virtuais I>
habilitar o site virtual através do
comando abaixo: # a2ensite
alfa.atm.org.br I para desabilitar
o acesso ao site virtual: #
a2dissite alfa.atm.org.br
- Criação de Servidores Virtuais I>
habilitar o site virtual através do
comando abaixo: # a2ensite
alfa.atm.org.br I para desabilitar
o acesso ao site virtual: #
a2dissite alfa.atm.org.br
- CONCEITOS BÁSICOS : Exemplo de requisição
HTTP do cliente I www.uol.com.br [:80] I
Mensagem HTTP I Cada requisição HTTP é
dividida em três partes I O Nome do método HTTP
utilizado I O Caminho de cada recurso requisitado
I A Versão do protocolo HTTP que é utilizado
- Post Fix
- Utiliza o protocolo
SMTP (Simple Mail
Transfer Protocol) para
transferência de
mensagens através da
Internet I> Utiliza o
protocolo TCP com
porta 25 I> Existem
diversos servidores de
email: sendmail (mais
antigo); exim; post fix;
qmail; microsoft
exchange server

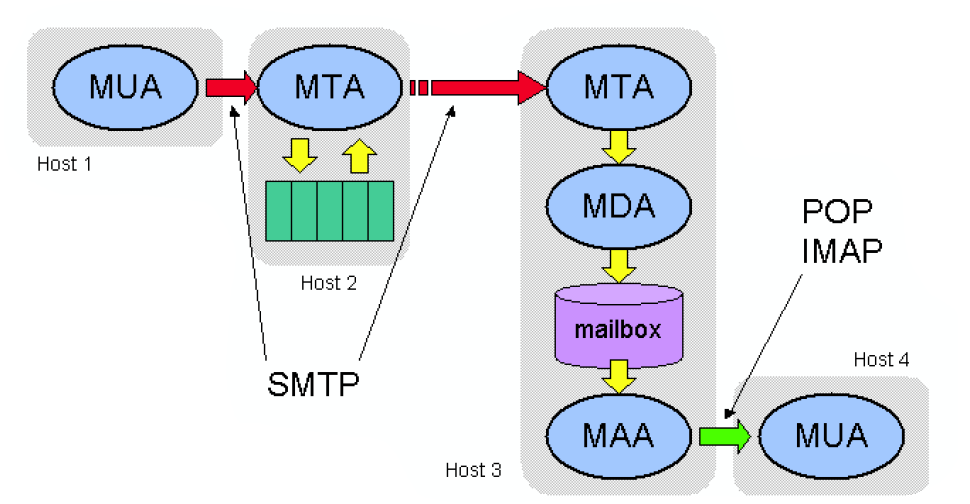

- Componentes
de Correio
Eletrônico
- Descrição dos Componentes I> MUA - MAIL
USER AGENT-> programa utilizado para
compor o email - netscape, outlook, eudora,
etc I> MTA - MAIL TRANSPORT AGENT recebe o
email do mua e envia para outros MTA para
que seja entregue ao destinatário - sendmail,
qmail, post x I> MDA - MAIL DELIVERY AGENT
recebe o email do MTA e deposita na caixa de
correio do usuário - no linux é o procmail I>
MAA - MAIL ACCESS AGENT permite ao MUA o
acesso a caixa postal do usuário - POP3 e
IMAP
- COMANDO DE CONTROLE POSTFIX :
Inicializa o post x #postfix start > Parar o
postfi x # postfix stop > recarrega os
arquivos de con figuração # postfix reload >
realiza a verifi cação do arquivo de
confi guração # postfix check > força a
entrega de mensagens pendentes > #
postfix flush
- COMANDO DE CONTROLE POSTFIX :
Inicializa o post x #postfix start > Parar o
postfi x # postfix stop > recarrega os
arquivos de con figuração # postfix reload >
realiza a verifi cação do arquivo de
confi guração # postfix check > força a
entrega de mensagens pendentes > #
postfix flush
- Descrição dos Componentes I> MUA - MAIL
USER AGENT-> programa utilizado para
compor o email - netscape, outlook, eudora,
etc I> MTA - MAIL TRANSPORT AGENT recebe o
email do mua e envia para outros MTA para
que seja entregue ao destinatário - sendmail,
qmail, post x I> MDA - MAIL DELIVERY AGENT
recebe o email do MTA e deposita na caixa de
correio do usuário - no linux é o procmail I>
MAA - MAIL ACCESS AGENT permite ao MUA o
acesso a caixa postal do usuário - POP3 e
IMAP
- Componentes
de Correio
Eletrônico
- Utiliza o protocolo
SMTP (Simple Mail
Transfer Protocol) para
transferência de
mensagens através da
Internet I> Utiliza o
protocolo TCP com
porta 25 I> Existem
diversos servidores de
email: sendmail (mais
antigo); exim; post fix;
qmail; microsoft
exchange server
- POST OFFICE PROTOCOL - POP3 :
Procedimento de instalação #
apt-get install courier-pop >
adicionar a entrada abaixo ao
arquivo main.cf home_mailbox =
Maildir/ > comentar a entrada
abaixo no arquivo main.cf *
mailbox_command = I reiniciar o
post x invoke postfix restart
- Proxy Cache SQUID:
Funcionalidades do
servidor proxy > Alterar a
solicitação do cliente ou a
resposta do servidor >
Armazenar informações
em forma de cache >
Autenticação de usuários >
Filtrar contéudo > Reduzir
o consumo de banda
- Con guração Básica # Porta TCP onde
o squid recebe requisiões http_port
3128 # Nome do Servidor
visible_hostname curso_proxy_squid
# Cria uma politica (classificação)
chamada "all" # que inclui qualquer
origem acl all src 0.0.0.0/0.0.0.0 #
Executa uma ação sobre a politica
politica "all" http_access allow all

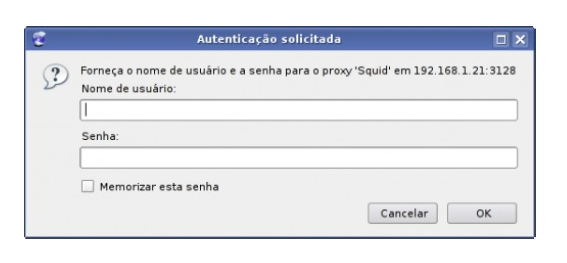

- Proxy com Autenticação > Podemos
aumentar a segurança do proxy,
exigindo que o cliente utilize uma
usuário/senha para navegar na Internet
- Proxy com Autenticação > Podemos
aumentar a segurança do proxy,
exigindo que o cliente utilize uma
usuário/senha para navegar na Internet
- Con guração Básica # Porta TCP onde
o squid recebe requisiões http_port
3128 # Nome do Servidor
visible_hostname curso_proxy_squid
# Cria uma politica (classificação)
chamada "all" # que inclui qualquer
origem acl all src 0.0.0.0/0.0.0.0 #
Executa uma ação sobre a politica
politica "all" http_access allow all
- Remote Desktop : Permite que um
usuário acesse a máquina situado
em outro local (cliente) utilizando
uma infraestrutura de comunicação
(rede local ) e tenha o controle total
desta máquina remota
- Vantagens: Redução de custo;
Redução de tempo de resolução de
problemas; Protocolos Utilizados VNC
- Virtual Network Computing - utilizado
pelo Linux RDP & Remote Desktop
Protocol utilizado pelo Windows

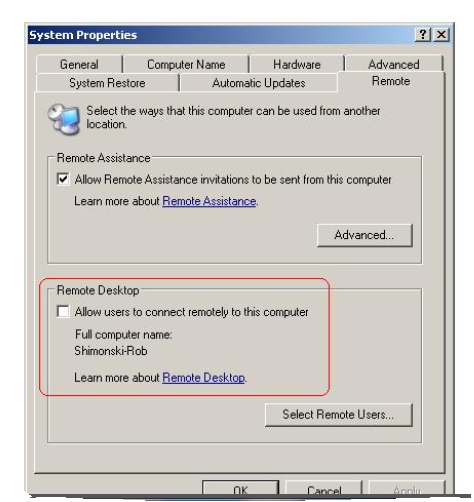

- RDP - WINDOWS
- RDP - LINUX
- RDP - WINDOWS
- Vantagens: Redução de custo;
Redução de tempo de resolução de
problemas; Protocolos Utilizados VNC
- Virtual Network Computing - utilizado
pelo Linux RDP & Remote Desktop
Protocol utilizado pelo Windows
Media attachments
Want to create your own Mind Maps for free with GoConqr? Learn more.
