DIBUJO DESPIECE DE UN OBJETO
1. INFORMA LAS TECNICAS DE CADA PIEZA PARA PODER LLEGAR A SU FABRICACION
  1. SE DEBE INCLUIR:
    1. DIMENSIONES
    2. SIGNOS SUPERFICIALES
    3. TOLERANCIAS, MATERIALES E INDENTIFICACION
2. NORMAS
  1. COMENZAR POR LA PIEZAS MAS SIMPLES EN CUANTO A LA FORMA
  2. CADA PIEZA SE DIBUJARA EN ESCALA MAS CONVENIENTE
  3. SE DEBE ACOTAR LAS PIEZAS

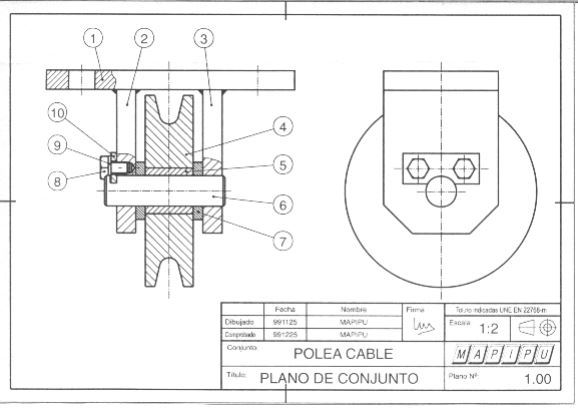

DIBUJO CONJUNTO DE UN OBJETO
1. REPRESENTA UNA MAQUINA O MECANISMOS EN SU TOTALIDAD
  1. PERMITIENDO TENER UNA IDEA GENERAL DE LA CONTITUCION DEL MECANISMO
    1. CUANDO SU COMPLEJIDAD ES MUY GRANDES DE HACE PLANOS DE SUBCONJUNTOS
  2. DEBEN VERSE TODAS LA PIEZAS QUE LO CONFORMAN
    1. DIBUJAR LAS VISTAS, CORTES Y ROTURAS NECESARIAS
      1. CONVENIENTE EMPEZAR POR LA PIEZA PRINCIPAL Y SEGUIR CON LAS SECUNDARIAS
        EN GENERAL NO SE DIBUJA MEDIDAS NI DETALLES CONTRUCTIVOS
        EN CASOS ESPECIALES PODRIAN INDICARSE ALGUNAS COTAS DE AJUSTES IMPORTANTES

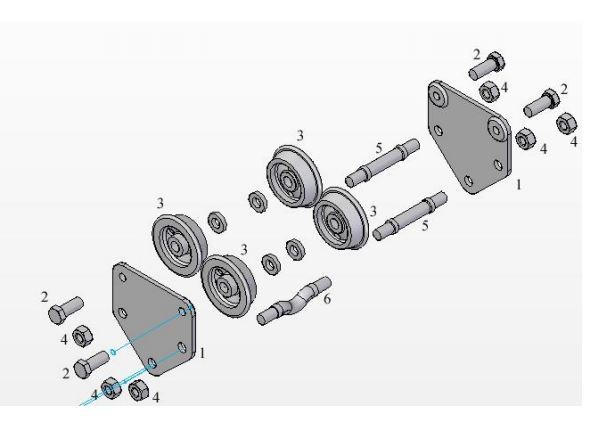

DIBUJO CONJUNTO EXPLOSION
1. NOS AYUDA INDENTIFICAR VARIOS COMPONENTES DE UN OBEJTO ENSAMBLADO
  1. TRES DIMENSIONES Y SUS ELEMNTOS DEBEN SER NUMERADOS
2. ESENCIALES PARA SOLICITAR PIEZAS DE MANTENIMIENTO

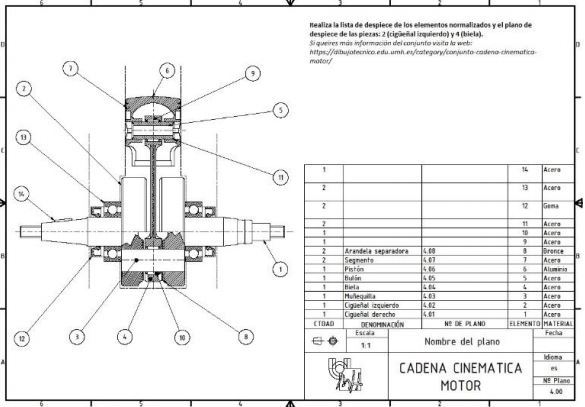

NORMAS
1. NTC2058
  1. DIBUJO TECNICO
    1. LISTA DE ITEMES
      1. PUEDEN REPRESENTARSE EN EL MISMO DIBUJO O DOCUMENTO SEPARADO
      2. ESTABLECE LA PRESENTACION DEL LISTADO DE PARTES DE UN OBJETO
      3. LISTA DE DETALLE DE LOS ITEMES QUE CONSTITUYEN UN ENSAMBLE
      4. SE RECOMIENDA QUE LA LISTA SE ENCUENTRE UNIDA AL ROTULO
      5. SE DEBE ORGANIZAR POR COLUMNAS TIPO A O B
      6. POSICION DE LA LISTA EN EL DIBUJO
        POSICION INFERIOR
        Inmediatamente sobre la línea superior del rótulo.
        Títulos de identificación de columnas en la primera fila, estableciendo que la primera fila se encuentra inmediatamente encima de la línea superior del rótulo
        La secuencia de los ítemes se realizará de abajo hacia arriba
        Los ítemes de la lista pueden ingresarse de forma manual.
2. NTC 2099
  1. DIBUJO TECNICO
    1. REFERENCIA DE ITEMES
      1. RESTRINGIDO A LA IDENTIFICACION DE PARTES COMPONENTES DE ENSAMBLE
        ASIGNADAS EN ORDEN SECUENCIAL
        TENIENDO EN CUENTA QUE LAS PARTES IDENTICAS DE UN MISMO ESAMBLAJE DEBE TENER LA MISMA REFERENCIA
        LAS REFERENCIAS DEBEN UBICARSE FUERA DEL CONTORNO DEL OBJETO A REFERENCIAR
3. NTC2048
  1. ORIFICIOS DE CENTRADO REPRESENTACION
    1. REPRESENTACION SIMPLIFICADA DE LOS AGUJEROS DE CENTRADO SE INDICA SE DEBE PERMANECER O NO EN LA PIEZA INDICADA
      1. DEPENDE DEL DIAMETRO DEL TALADRO
        CONSTA DE:
        UNA REFERENCIA O NORMA INTERNACIONAL
        LA LETRA SEGUN TIPO (R, A O B)
        EL DIAMETRO GUIA D
        DIAMETRO D DEL ORIFICIO EXTERIOR DEL ORIFICIO CENTRADOS
LIBRO DE JENSEN
1. CAPITULO 13
  1. DIBUJO DE DETALLE
    1. MUESTRA UNA PEQUEÑA PARTE DE LA CONSTRUCCION A ESCALA
      1. ESCALAS COMUNES 1/25, 1/10, 1/5 , 1/1.
      2. UTILIZADO PARA DETALLES DECORATIVOS
  2. DIBUJO DE ENSAMBLE
    1. TRAZAR FIGURA GEOMETRICA VARIAS VECES
      1. RECORTARLA HASTA QUE SE OBTENGA 3 DIMENSIONES
        ANCHO LARGO Y ALTO
        E ARMA Y ENSAMBLA CON TRAS PIEZAS
  3. CONSIDERACIONES DE DIBUJO
    1. ABREVIATURAS
    2. APEGO A LOS ESTANDARES DEL DIBUJO
    3. DIMENSIONES
    4. ANGULOS Y RADIO DE DIBUJO
    5. RELACION DE SUPERFICIE GEOMETRICA
    6. REVISIONES
    7. ESCALA SIMBOLOS
    8. VISTAS
    9. TOLERANCIA
