DIBUJO DE CONJUNTO
- NORMAS ICONTEC
- NTC 2058 LISTA DE ÍTEMES

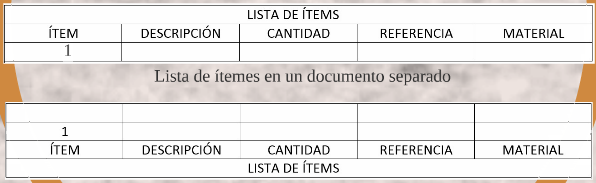

- La lista de ítemes puede presentarse en el
propio dibujo o un documento por
separado
- La lista de ítemes puede presentarse en el
propio dibujo o un documento por
separado

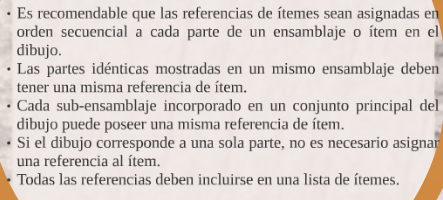

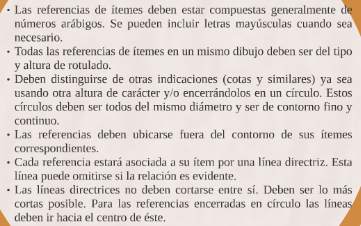

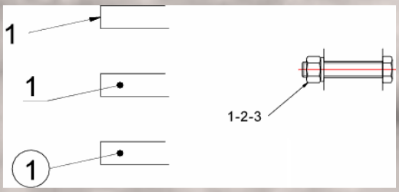

- NTC 2099 DIBUJO TÉCNICO: REFERENCIA DE
ÍTEMES
- NTC 2048 ORIFICIOS DE CENTRADO:
REPRESENTACIÓN SIMPLIFICADA Y
DESIGNACIÓN

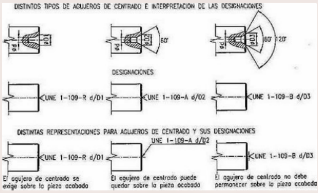

- En la representación simplificada de los agujeros
de centrado se indica si deben permanecer o no
en la pieza terminada. La designación de los
agujeros de centrado depende del diámetro del
taladro y se puede indicar con una referencia a
cualquier norma internacional.
- En la representación simplificada de los agujeros
de centrado se indica si deben permanecer o no
en la pieza terminada. La designación de los
agujeros de centrado depende del diámetro del
taladro y se puede indicar con una referencia a
cualquier norma internacional.
- NTC 2058 LISTA DE ÍTEMES

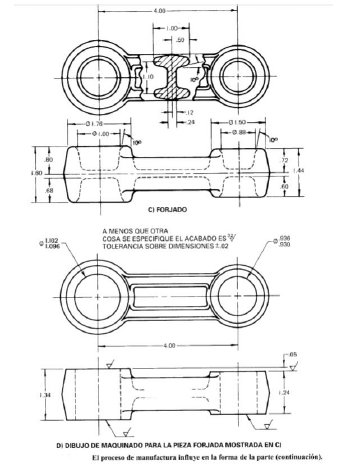

- DIBUJO DE DESPIECE
- Un dibujo detallado debe
proporcionar información completa
para la construcción de la parte,
esta información se puede clasificar
en tres rubros
- Descripción de la forma: Este
término se refiere a la selección y
numero de vistas para mostrar o
describir la forma de la parte.
- Descripción del tamaño:
Después de lo anterior se
agregan al dibujo las
dimensiones que precisan el
tamaño y la localización de las
características de la forma.
- Especificaciones: Este término se refiere a
las notas generales, materiales,
tratamiento térmico, acabados,
tolerancias generales y numero que se
requiere
- Descripción de la forma: Este
término se refiere a la selección y
numero de vistas para mostrar o
describir la forma de la parte.
- LIBRO DE JENSEN CAP. 13
- Un dibujo detallado debe
proporcionar información completa
para la construcción de la parte,
esta información se puede clasificar
en tres rubros

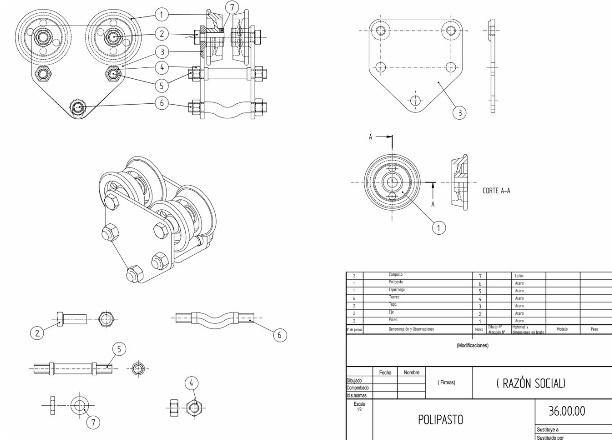

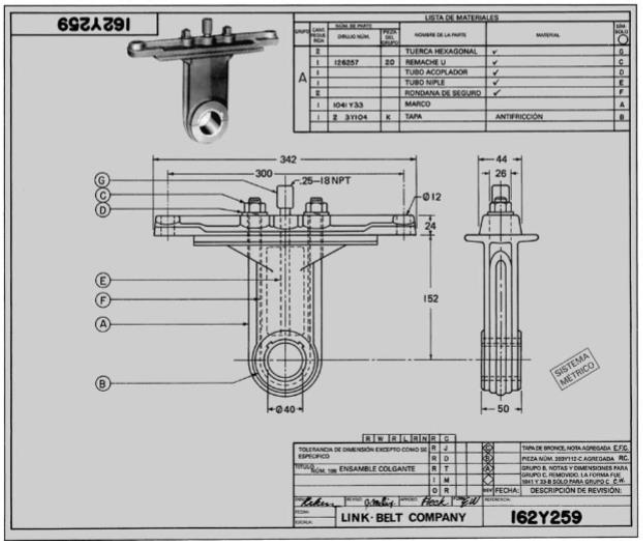

- DIBUJO DE CONJUNTO
- Los dibujos de conjunto representan una maquina o un
mecanismo en su totalidad, tiene como función principal
hacer posible el montaje. Esto implica que debe prevalecer la
visión de la situación de las distintas partes, sobre la
representación del detalle. En los planos de conjunto deben
verse todas las piezas que lo componen, evitando las líneas
de trazos; para ello será necesario dibujar las vistas, cortes y
roturas necesarios para interpretar el funcionamiento del
conjunto, y visualizar, al menos parcialmente, cada una de
las piezas del conjunto para poder posteriormente
referenciarlas con un número (marca).
- En el dibujo de conjunto se
deben elegir las vistas de
forma que el conjunto quede
en su posición de trabajo o
utilización.
- Para comenzar a realizar un dibujo de
conjunto es conveniente empezar por
la pieza principal y continuar por las
secundarias, o bien, comenzar por las
piezas interiores y continuar por las
exteriores.
- El proceso para elegir el formato de
papel comenzará con definir el tamaño
del dibujo idóneo y la escala más
conveniente
- En los dibujos de conjunto a veces es
muy práctico añadir algún dibujo de
detalle a mayor escala ya que se
consigue mayor claridad.

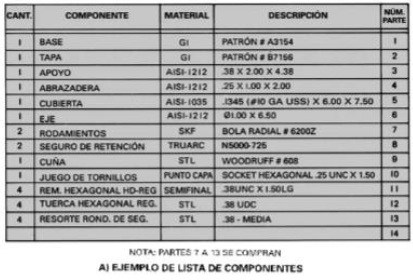

- Para tener
completamente
identificadas las piezas,
hay que incluir en el
plano de conjunto una
lista de componentes, En
esta lista se debe agregar
información que no se
puede ver en el dibujo.
- LIBRO DE JENSEN CAP. 13 - 6
- En el dibujo de conjunto se
deben elegir las vistas de
forma que el conjunto quede
en su posición de trabajo o
utilización.
- Los dibujos de conjunto representan una maquina o un
mecanismo en su totalidad, tiene como función principal
hacer posible el montaje. Esto implica que debe prevalecer la
visión de la situación de las distintas partes, sobre la
representación del detalle. En los planos de conjunto deben
verse todas las piezas que lo componen, evitando las líneas
de trazos; para ello será necesario dibujar las vistas, cortes y
roturas necesarios para interpretar el funcionamiento del
conjunto, y visualizar, al menos parcialmente, cada una de
las piezas del conjunto para poder posteriormente
referenciarlas con un número (marca).

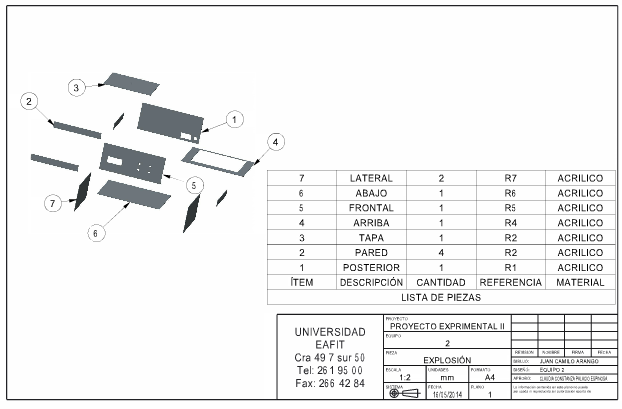

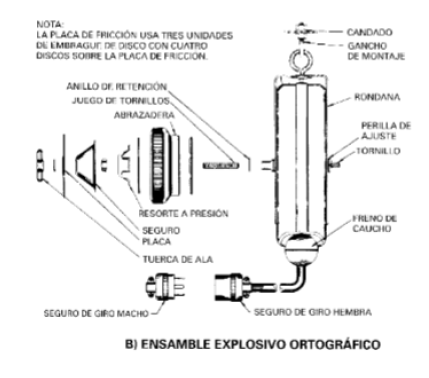

- DIBUJOS DE ENSAMBLE
EXPLOSIVO

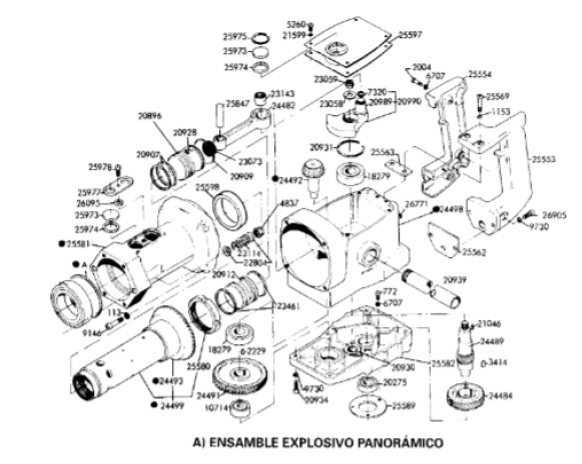

- Los planos de perspectiva explosiva, nos ayudan a comprender la posición de varios
componentes en un ensamblado. Se emplea en presentaciones, catálogos y dibujos. Es una
representación pictórica que se dibuja en tres dimensiones y que sus elementos deben de estar
numerados. Tienen un gran valor para llevar a cabo el mantenimiento en todo tipo de aparatos.
Se utiliza también para los Kist de montaje. Es de gran utilidad a la hora de pedir las piezas de
repuesto
- LIBRO DE JENSEN CAP. 13 - 7
- Los planos de perspectiva explosiva, nos ayudan a comprender la posición de varios
componentes en un ensamblado. Se emplea en presentaciones, catálogos y dibujos. Es una
representación pictórica que se dibuja en tres dimensiones y que sus elementos deben de estar
numerados. Tienen un gran valor para llevar a cabo el mantenimiento en todo tipo de aparatos.
Se utiliza también para los Kist de montaje. Es de gran utilidad a la hora de pedir las piezas de
repuesto
