Principios Básicos de La
Comunicación en Redes

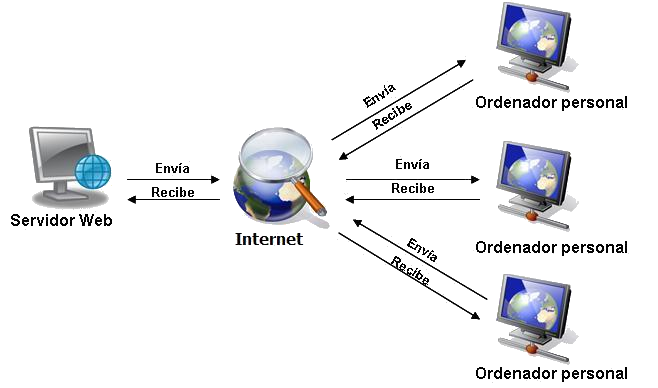

- Comunicación
- Es un proceso de
intercambio de
información

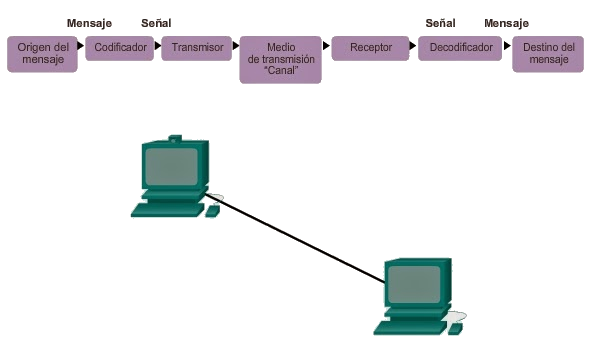

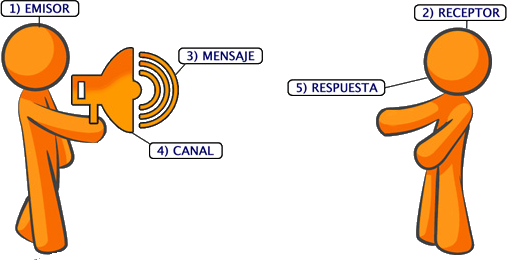

- Elementos de la Comunicación

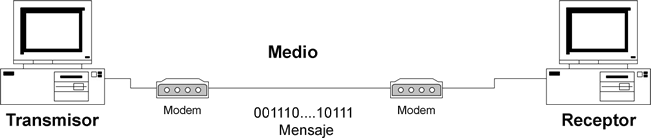

- Comunicación de Datos
- Es el proceso de comunicar información en forma
binaria entre dos o más puntos.
- Requiere cuatro elementos básicos
- Es el proceso de comunicar información en forma
binaria entre dos o más puntos.
- Es un proceso de
intercambio de
información
- Conmutación
- Es la conexión que realizan los diferentes
nodos que existen en distintos lugares y
distancias para lograr un camino
apropiado para conectar dos usuarios de
una red de telecomunicaciones
- Modos De
Conmutación

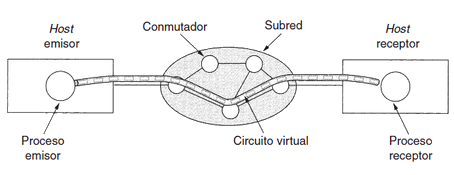

- Circuito virtual
- Cada paquete se encamina por
el mismo circuito virtual que
los anteriores.
- Por tanto se controla y
asegura el orden de llegada de
los paquetes a destino
- Cada paquete se encamina por
el mismo circuito virtual que
los anteriores.
- Datagrama
- Cada paquete se encamina
de manera independiente
de los demás
- Por tanto la red no puede controlar el
camino seguido por los paquetes, ni
asegurar el orden de llegada a destino.
- Cada paquete se encamina
de manera independiente
de los demás
- Circuito virtual
- Técnicas De Conmutación

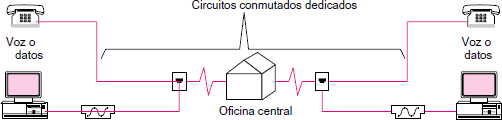

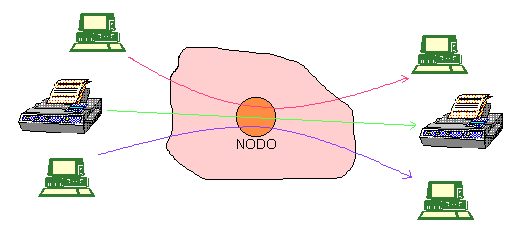

- Conmutación De Circuitos
- Es aquella en la que los equipos de
conmutación deben establecer un camino
físico entre los medios de comunicación
previo a la conexión entre los usuarios
- Es aquella en la que los equipos de
conmutación deben establecer un camino
físico entre los medios de comunicación
previo a la conexión entre los usuarios

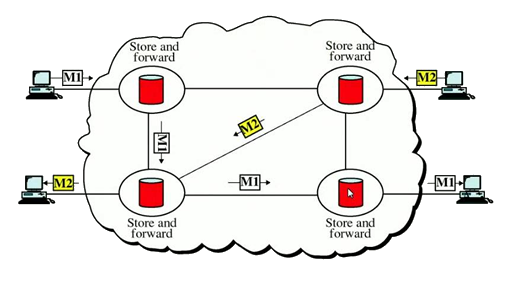

- Conmutación De Mensajes
- Este método era el usado por los sistemas telegráficos,
siendo el más antiguo que existe. Para transmitir un
mensaje a un receptor, el emisor debe enviar primero el
mensaje completo a un nodo intermedio
- Este método era el usado por los sistemas telegráficos,
siendo el más antiguo que existe. Para transmitir un
mensaje a un receptor, el emisor debe enviar primero el
mensaje completo a un nodo intermedio

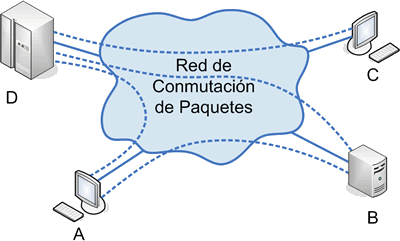

- Conmutación De Paquetes
- El emisor divide los mensajes a enviar en un número
arbitrario de paquetes del mismo tamaño, donde
adjunta una cabecera y la dirección origen y destino
así como datos de control que luego serán
transmitidos por diferentes medios de conexión
entre nodos temporales hasta llegar a su destino.
- El emisor divide los mensajes a enviar en un número
arbitrario de paquetes del mismo tamaño, donde
adjunta una cabecera y la dirección origen y destino
así como datos de control que luego serán
transmitidos por diferentes medios de conexión
entre nodos temporales hasta llegar a su destino.
- Conmutación De Circuitos
- Es la conexión que realizan los diferentes
nodos que existen en distintos lugares y
distancias para lograr un camino
apropiado para conectar dos usuarios de
una red de telecomunicaciones
- Protocolos de Comunicaciòn
- Se trata del conjunto de pautas que posibilitan que distintos
elementos que forman parte de un sistema establezcan
comunicaciones entre sí, intercambiando información. Lee todo
en: Definición de protocolo de comunicación
- Se trata del conjunto de pautas que posibilitan que distintos
elementos que forman parte de un sistema establezcan
comunicaciones entre sí, intercambiando información. Lee todo
en: Definición de protocolo de comunicación
- Reglas de Comunicaciòn

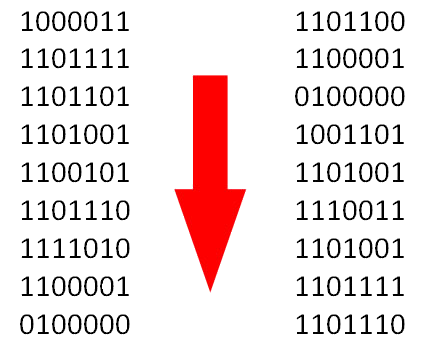

- Codificación de los mensajes
- es el proceso mediante el cual la información
se convierte en otra forma aceptable para la
transmisión. La decodificación invierte este
proceso para interpretar la información.
- es el proceso mediante el cual la información
se convierte en otra forma aceptable para la
transmisión. La decodificación invierte este
proceso para interpretar la información.
- Formato y encapsulación del mensaje
- Los formatos de los mensajes
dependen del tipo de mensaje y
el canal que se utilice para
entregar el mensaje.
- Los formatos de los mensajes
dependen del tipo de mensaje y
el canal que se utilice para
entregar el mensaje.
- Tamaño del mensaje:
- Las tramas deben tener un tamaño de entre 64 bytes y
1518 bytes para ser comprendida por el receptor
- Las tramas deben tener un tamaño de entre 64 bytes y
1518 bytes para ser comprendida por el receptor
- Temporización del mensaje
- Método de acceso: Los hosts de una red necesitan
un método de acceso para saber cuándo
comenzar a enviar mensajes y cómo responder
cuando se produce algún error. Si dos dispositivos
emiten a la vez se produce una colisión.
- Control de flujo: Un host emisor puede transmitir
mensajes a una velocidad mayor que la que puede
recibir y procesar el host de destino. Los hosts de
origen y destino utilizan el control del flujo para
negociar la temporización correcta, a fin de que la
comunicación sea exitosa.
- Tiempo de espera de respuesta: Los hosts de las redes
también tienen reglas que especifican cuánto tiempo deben
esperar una respuesta y qué deben hacer si se agota el
tiempo de espera para la respuesta.
- Método de acceso: Los hosts de una red necesitan
un método de acceso para saber cuándo
comenzar a enviar mensajes y cómo responder
cuando se produce algún error. Si dos dispositivos
emiten a la vez se produce una colisión.
- Opciones de entrega del mensaje

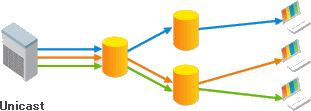

- Unicast: El emisor envía un mensaje a
un solo destinatario directamente.

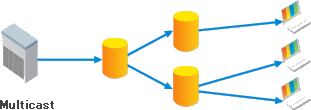

- Multicast: El emisor envía un mensaje a
varios destinatarios simultáneamente.
- Broadcast: El emisor envía
un mensaje a todos los
dispositivos de la red.
- Unicast: El emisor envía un mensaje a
un solo destinatario directamente.
- Codificación de los mensajes

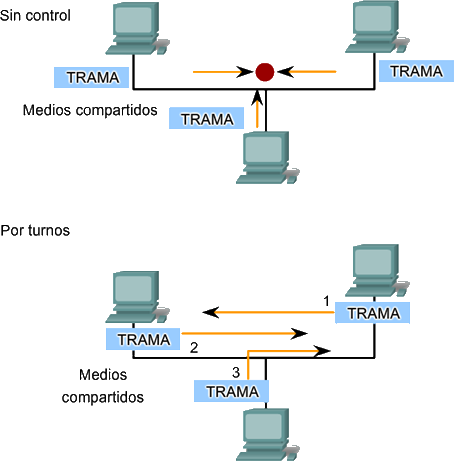

- Control De Acceso Al Medio

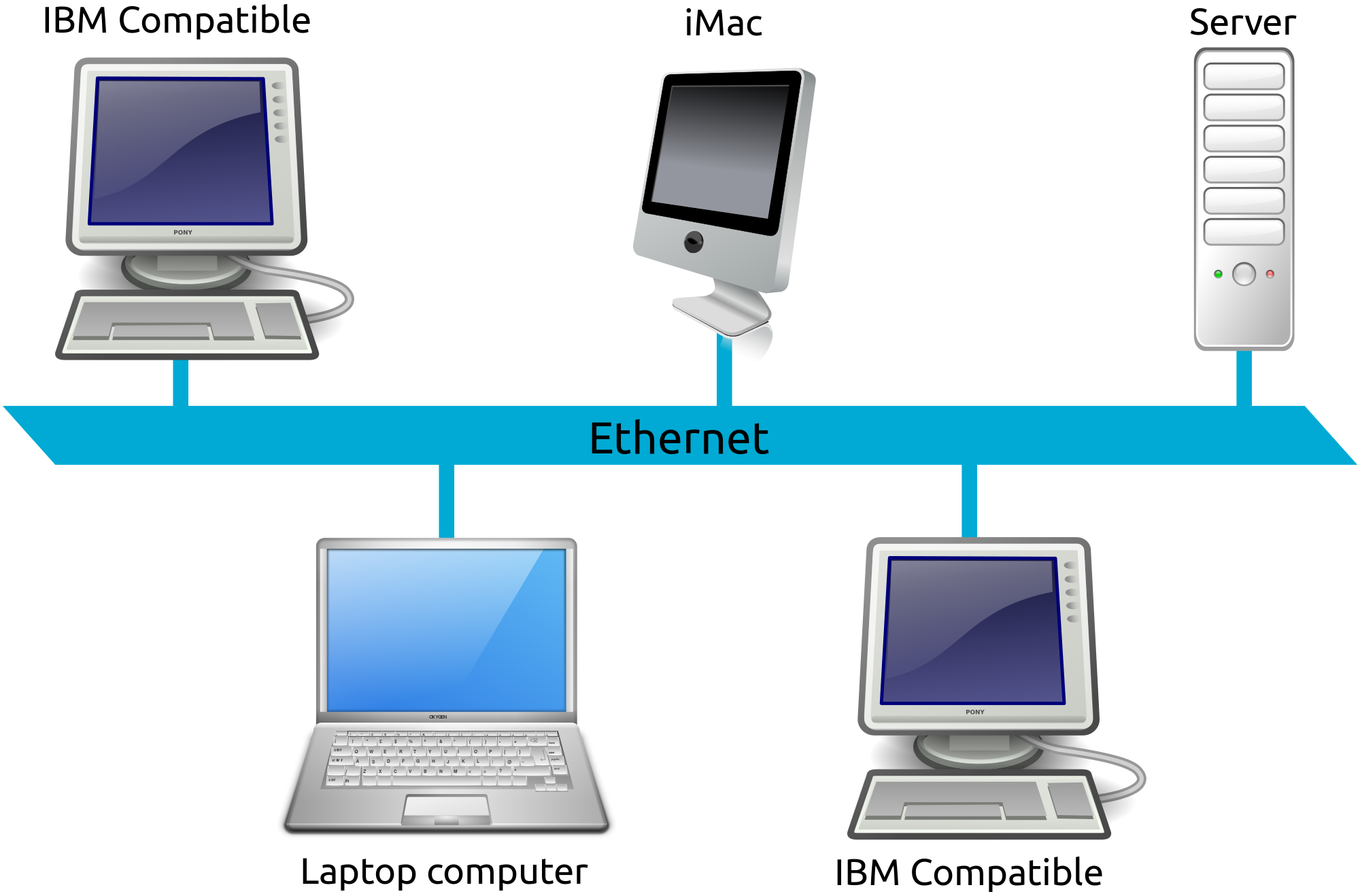

- Ethernet
- En una red donde los equipos pueden hacer envios de
paquetes de modo simultaneo, se presentan colisiones, que
generan retardos en la entrega de estos paquetes y en unos
casos perdida. Para evitar esto se utiliza el mecanismo de
CSMA. En el caso de ethernet es CSMA/CD
- CSMA Mecanismo de acceso al medio en
el que el dispositivos que estan listos
para transmitir verifican primero el
canal en busqueda de una portadora.
- CSMA/CD CSMA/CD funciona de
algún modo como una
conversación en una habitación
oscura.
- CSMA Mecanismo de acceso al medio en
el que el dispositivos que estan listos
para transmitir verifican primero el
canal en busqueda de una portadora.
- En una red donde los equipos pueden hacer envios de
paquetes de modo simultaneo, se presentan colisiones, que
generan retardos en la entrega de estos paquetes y en unos
casos perdida. Para evitar esto se utiliza el mecanismo de
CSMA. En el caso de ethernet es CSMA/CD

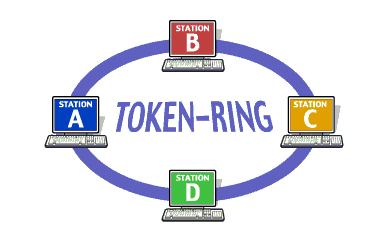

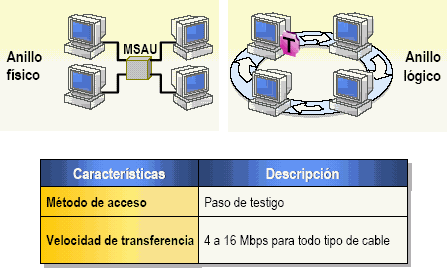

- Token Ring
- En la topología de red en anillo las
estaciones se conectan formando un anillo.
- En la topología de red en anillo las
estaciones se conectan formando un anillo.
- Ethernet
