Este es un mapa conceptual junto a fichas adjuntas, diseñado con el propósito de entender con mayor precisión los conceptos energía potencial eléctrica y voltaje, y su aplicación práctica.
Energía que posee una carga en virtud de su posición dentro de un campo eléctrico. Se mide en N/C o en joules (J).
Fórmula de Energía Potencial Eléctrica:
E = F/q
En la imagen anterior se muestra un ejemplo acerca de la fuerza que tiene que superar un
punto (+) que contiene una carga de 2C para llegar a un punto que se encuentra a 3m de
distancia dentro de un campo de energía potencial eléctrica de 5 N/C. El resultado son 10 N.
Luego, con respecto al mismo ejercicio, se
quiere obtener el trabajo necesario para
mover el punto (+) a 3m de distancia: W = F. d
30 J
Si en el mismo ejemplo se le otorgara una masa a la carga,
se podría obtener la velocidad con la que esa carga se
dirige al punto respectivo. Suponiendo que la carga tiene una
masa de 1 kg, se obtendría una velocidad de 7.7 m/s.

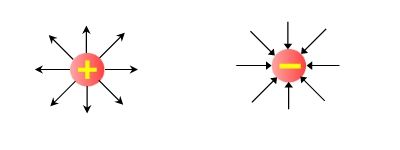

Campo Eléctrico
Espacio físico que rodea una carga,
donde se hace sentir la fuerza
eléctrica.
