DISTRIBUCIONES DE CONCENTRACIÓN DE SÓLIDOS Y FLUJO LAMINAR
Balances de materia en la envoltura: Condiciones Límite
resueltos por
Balances de materia
para
1 o más especies químicas sobre una delgada envoltura de sólido o fluido
en donde

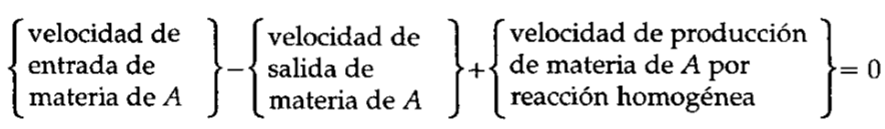

La especie A en un sistema binario se escribe sobre el volumen de la envoltura
de la forma
La especie química A
Puede entrar o salir del sistema por difusión o convección
Puede producirse o consumirse por reacciones homogéneas

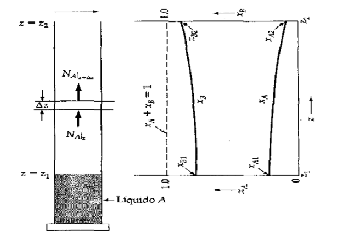

Difusión a través de una película de gas estancada
corriente de gas de A y B
Difusión de A en estado estacionario a través de B estancada, donde la interfase líquido-vapor se mantiene fija
Todo el sistema se mantiene a temperatura y presión constantes
La competente z de la velocidad no depende de la coordenada radial
En estad0o estacionario hay un movimiento neto
en donde
(A) queda lejos de la interfase y la especie B es estacionaria
Para un mezcla de gas ideal, la ecuación de estado es:
Difusión con una reacción química
Heterogénea

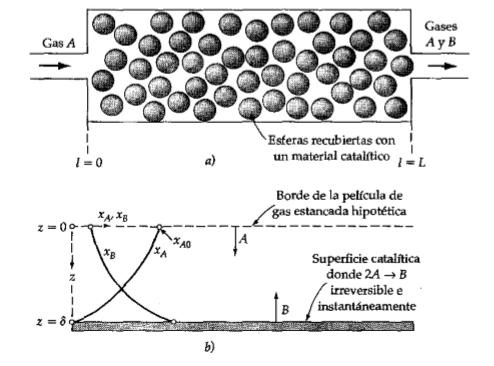

Modelo sencillo para un reactor catalítico
donde se lleva a cabo
Una reacción 2A ->B
Cada partícula catalizadora está rodeada de una película gaseosa estancada
en donde
(A) debe difundirse para alcanzar la superficie del catalizador
En el catalizador la reacción ocurre instantáneamente
luego
El producto B se difunde retirándose a través de la película gaseosa hacia la corriente principal
La película de gas a veces es isotérmica
Homogénea
El gas A se disuelve en el liquido B en un vaso de precipitado y se difunde isotérmicamente en la fase líquida
Experimentando una reacción química homogénea irreversible de 1er orden "A + B -> AB
Ejemplo: La absorción del CO2 por una Solución acuosa concentrada de NaOH
Solución binaria (A Y B)
AB es ignorada en la suposición seudobinaria
Balance para A sobre un espesor Az de la fase liquida se vuelve

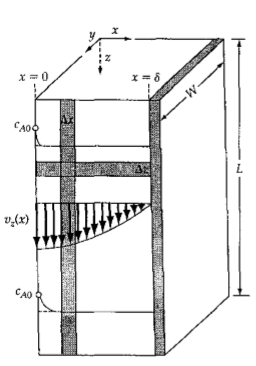

Difusión a una película Líquida descendente
Transferencia de masa por convección forzada (absorción en un gas)
donde
El flujo viscoso y la difusión ocurren en condiciones que no afecte el campo de velocidad
El material A es solo ligeramente soluble en B
Ejemplo: Absorción de O2 en H2O
Absorción A a un película descendiente del líquido B

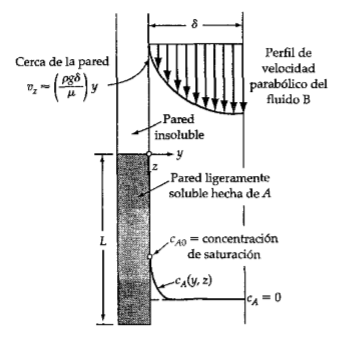

Disolución de un sólido
El líquido fluye B fluye en movimiento laminar hacia abajo por una pared vertical
La pared está hecha de una especie A que es ligeramente soluble en B
Disolución del sólido A dentro de un película descendente del líquido B
Se mueve con perfil parabólico de velocidad totalmente desarrollado
Para distancias cortas corriente abajo no se difunde muy adentro de la película descendente

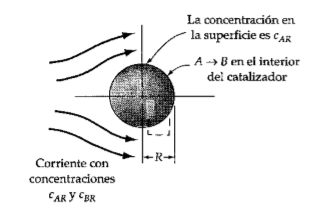

Difusión y Reacción química dentro de un Catalizador poroso
Difusión para gases y líquidos en sistemas de geometría sencilla
Se aplica la Ley de Fick para describir la difusión en el interior de un pellet
Se describe una difusión media del reactivo en términos de una "difusividad efectiva"
La partícula se considera esférica cuando el catalizador es de radio R
Se sumerge en una corriente gaseosa que contiene el reactivo A y el producto B
La especie A se difunde a través de los pedacitos tortuosos en el catalizador y se convierten en B sobre las superficies del mismo
Difusión en un sistema gaseoso de tres componentes
Sistemas binarios o de dos componentes
Ejemplo: Agua líquida se evapora en aire
Se toma como una mezcla binaria de:
Nitrógeno
Oxigeno
352K
La interfase se considera z=0
Se conocen
La presión de vapor de agua
Fracciones molares
Las densidades de flujo molar de las tres especies son constantes en estado estacionario
