Máquinas térmicas e de fluxo

Annotations:

• O estudo da mecânica alem de diversos outros ramos pela sua natureza, um estudo aprofundado de grandezas e da maneira de como obtê-las. O SI é utilizado pela maioria dos paises mas o sistemas de medidas inglês e ainda seguindopor alguns e utiliza a polegada, pés, jardas e libras, por exenplo como unidades de medidas.

1. Sistemas internacional de medidas SI

   Annotations:

   • Se baseia em sete em sete unidades chamadas de Unidades de Base, as quais dão origem às outras unidades utilizadas nas medições chamadas Unidades Derivadas.
2. Unidades fundamentais de base
3. Unidades derivadas

   Annotations:

   • são unidades que podem ser expressas a partir das unidades de base, utilizando símbolos matemáticos de multiplicação e de divisão.
4. Múltiplos e Submúltiplos

   Annotations:

   • São formados por meio de prefixos SI.

1. Escala Celsius; °C
2. Escala Fahrenheit; °F
3. Escala Kelvin; K
4. Conversão de escalas
   1. Celsius para Kelvin, Kelvin para Celsius; K= C + 273

      Annotations:

      • EX: converter 37°C para Kelvin; K= C +273 K= 37 + 273 K= 310K  então  37°C são 310K.
   2. Celsius para Fahrenheit, Fahrenheit para Celsius; C / 5 = (F - 32) / 9

      Annotations:

      • EX: converter 37°C para Fahrenheit. C/5= (F-32)/9 37/5=(F-32)/9 7,4=(F-32)/9 9. 7,4= F -32 F-32= 66,6 F=66,6+32 F= 98,6°F
   3. Kelvin para Fahrenheit,Fahrenheit para Kelvin; (K - 273) / 5 = (F - 32) / 9

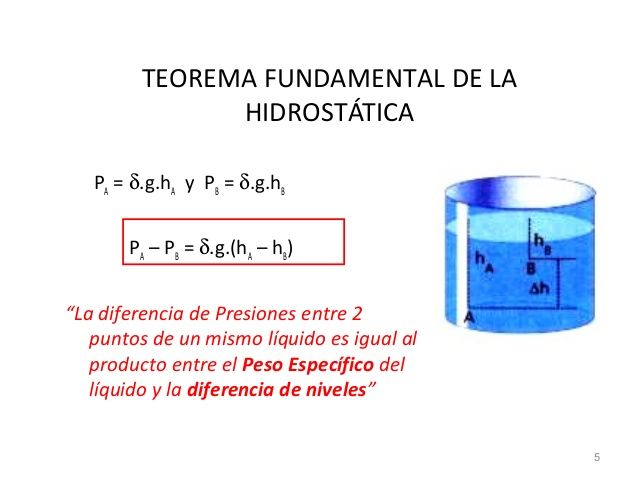

1. Teorema fundamental da hidrostatica

   Annotations:

   • O teorema fundamental da Hidrostática estabelece que a pressão em um fluido em equilíbrio, com densidade constante, varia linearmente com a profundidade.Para demonstrar esse teorema, vamos considerar uma porção imaginária de fluido em forma de cilindro circular reto, com seção reta de área A, altura h e face superior em contato com a atmosfera (Fig.5).
   1. F¹ = APa F² = AP(h)

      Annotations:

      • A atmosfera exerce pressão na face superior do cilindro imaginário e causa o aparecimento da força F1. A porção de fluido abaixo da face inferior do cilindro imaginário exerce nela uma pressão e causa o aparecimento da força F2.
      1. Pe= mg = pAhg

         Annotations:

         • em que P(h) é a pressão no interior do fluido a uma profundidade h. Além disso, a Terra exerce, no cilindro imaginário, a força peso PE,. em que (p) é a densidade do fluido
         1. F² = F¹ + Pe

            Annotations:

            • O fluido está em equilíbrio, isto é, em repouso num referencial fixo no recipiente que o contém. Então, a porção de fluido em forma de cilindro que estamos considerando também está em repouso nesse referencial e podemos escrever, em módulo:
            1. AP(h) = APa + pAhg

               Annotations:

               • Pelas expressões anteriores, vem:
               1. P(h) = Pa + pgh

                  Annotations:

                  • Finalmente. Portanto, a pressão em um fluido em equilíbrio varia linearmente com a profundidade.
2. Teorema Pascal

   Annotations:

   • A variação de pressão aplicada a um fluído contido num recipiente fechado se transmite integralmente a todos os pontos desse fluído. Onde: F = intensidade da força S = área em que se distribui a força
3. Teorema de Arquimedes

   Annotations:

   • Todo o corpo que esteja imerso total ou parcialmente num liquido sofre a ação de uma força vertical para cima, chamada empuxo, cujo módulo é igual do peso, do fluído e o volume deslocado.  Onde: E = empuxo dl = densidade do líquido Vl = volume do líquido g = aceleração da gravidade local
