Palancas
- Tipos de palancas:
- Palanca de primer grado:
- La palanca de primer grado
permite situar una carga (R)
a un lado del fulcro y una
potencia (P) al otro lado , lo
que resulta algo cómodo
para determinadas
herramientas.
- Ejemplos:

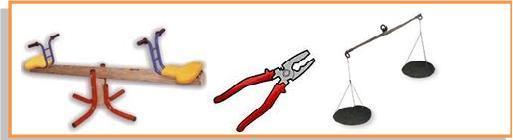

- Alicate
- Patas de cabras
- balancines
- Alicate
- Ejemplos:
- La palanca de primer grado
permite situar una carga (R)
a un lado del fulcro y una
potencia (P) al otro lado , lo
que resulta algo cómodo
para determinadas
herramientas.
- Palanca de segundo grado:

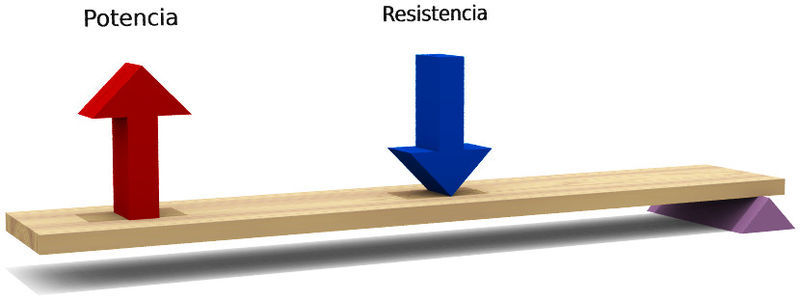

- Se obtiene cuando colocamos la resistencia
entre la potencia y el punto de apoyo. Según
esto el brazo de resistencia siempre será
menor que el de potencia, por lo que el
esfuerzo (potencia) será menor que la carga
(resistencia) a vencer.
- Ejemplos:
- Carretilla
- El cascanueces
- Perforadora de hojas de papel.
- Carretilla
- Ejemplos:
- Se obtiene cuando colocamos la resistencia
entre la potencia y el punto de apoyo. Según
esto el brazo de resistencia siempre será
menor que el de potencia, por lo que el
esfuerzo (potencia) será menor que la carga
(resistencia) a vencer.
- Palanca de tercer grado:
- Se obtiene cuando
ejercemos la potencia
entre el punto de apoyo y
la resistencia. Esto trae
consigo que el brazo de
resistencia siempre sea
mayor que el de potencia,
por lo que el esfuerzo
siempre será mayor que
la carga (caso contrario al
caso de la palanca de
segundo grado).
- Ejemplos:

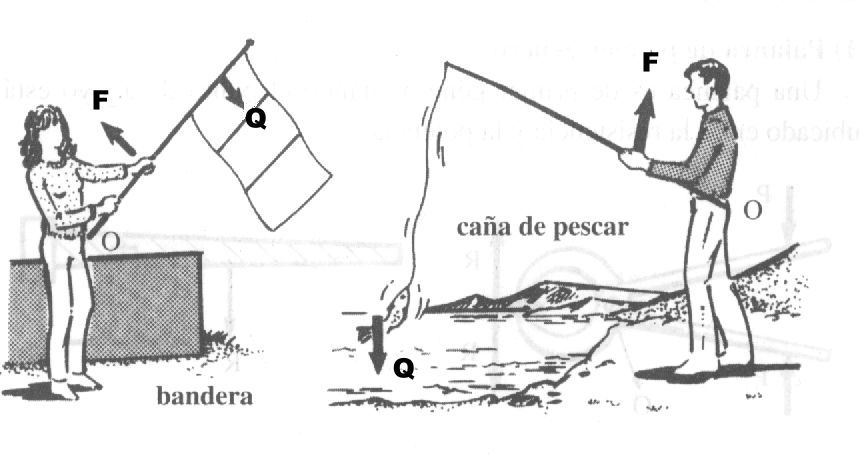

- Bandera
- Pinzas de depilar
- Caña de pescar
- Bandera
- Ejemplos:
- Se obtiene cuando
ejercemos la potencia
entre el punto de apoyo y
la resistencia. Esto trae
consigo que el brazo de
resistencia siempre sea
mayor que el de potencia,
por lo que el esfuerzo
siempre será mayor que
la carga (caso contrario al
caso de la palanca de
segundo grado).
- Palanca de primer grado:
- La palanca es una máquina simple cuya función consiste en transmitir fuerza y
desplazamiento. Está compuesta por una barra rígida que puede girar libremente
alrededor de un punto de apoyo llamado fulcro
- En lapalanca podemos distinguir entonces los siguientes elementos:
- Brazo de potencia; Bp: la distancia entre el
punto de aplicación de la fuerza de potencia y el
punto de apoyo.
- Brazo de resistencia; Br: la distancia entre la
fuerza de resistencia y el punto de apoyo.
- El punto de apoyo o
fulcro.
- Brazo de potencia; Bp: la distancia entre el
punto de aplicación de la fuerza de potencia y el
punto de apoyo.
- En lapalanca podemos distinguir entonces los siguientes elementos:
