DIBUJO DE INGENIERÍA MOMENTO 2

RONALD EDWING MEJÍA VARGAS GRUPO 212060_1

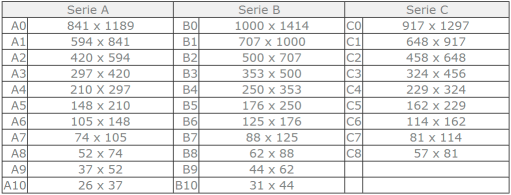

FORMATOS NORMALIZADOS
1. Serie primaria A
2. Serie secundaria B

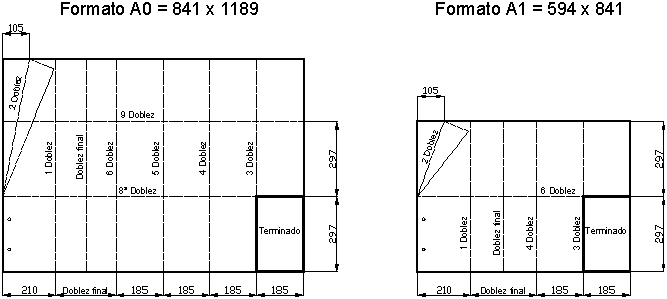

3. Formatos • Regulares • Oblongos • Excepcionales

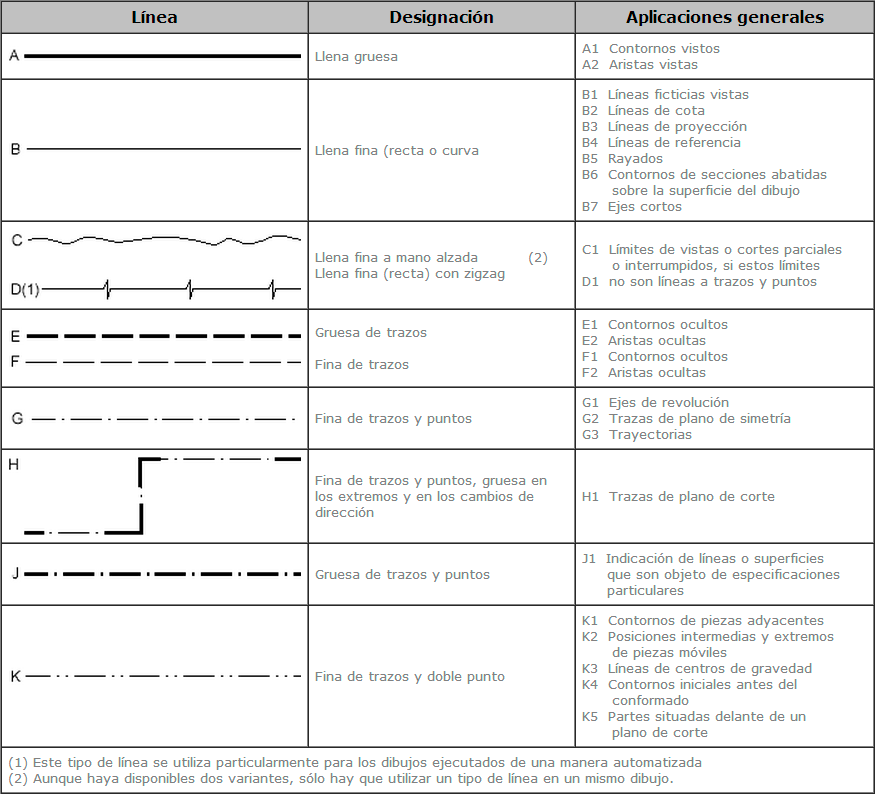

LÍNEAS NORMALIZADAS

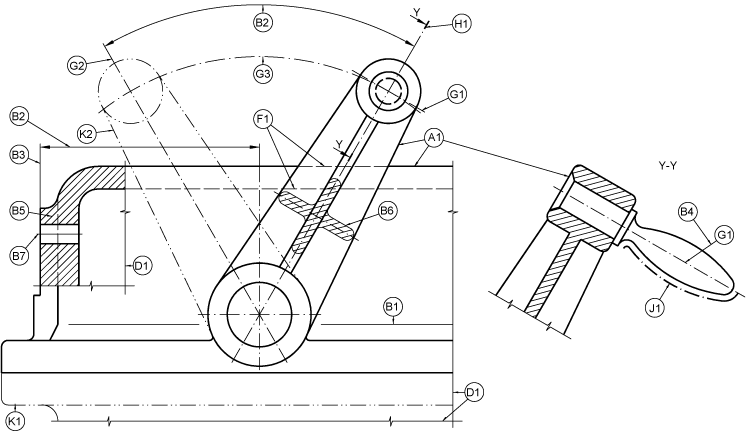

1. • Tipos de línea
2. • Espesor de línea
3. • Espacio entre líneas

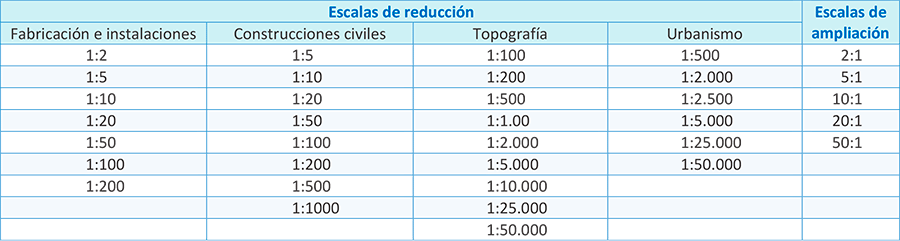

ESCALAS NORMALIZADAS
1. Relación entre la dimensión dibujada respecto de su dimensión real
  1. Ampliación: si el objeto dibujado es mayor que el real
  2. Escala natural: si el objeto dibujado es igual al real
  3. Reducción: si el objeto dibujado es menor que el real
VISTAS
1. Vista A: Vista de frente o alzado Vista B: Vista superior o planta Vista C: Vista derecha o lateral derecha Vista D: Vista izquierda o lateral izquierda Vista E: Vista inferior Vista F: Vista posterior

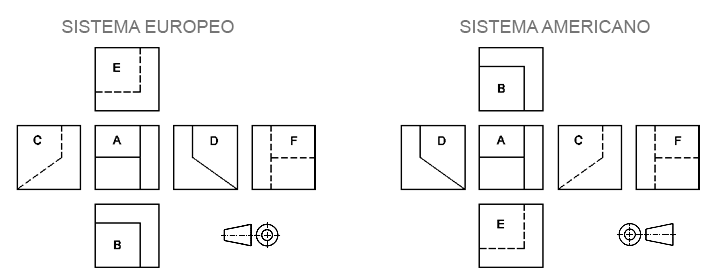

2. Método europeo Método americano
3. Vistas necesaria: alzado planta y una vista lateral

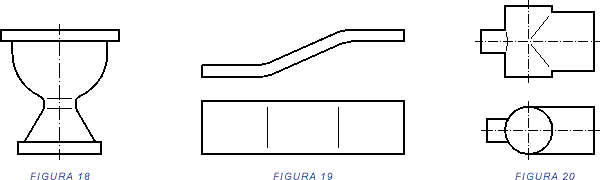

4. Vistas especiales

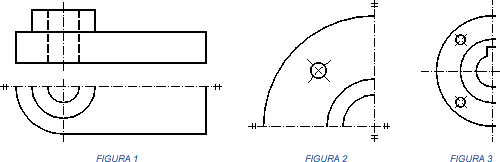

  1. Vistas de piezas simétricas

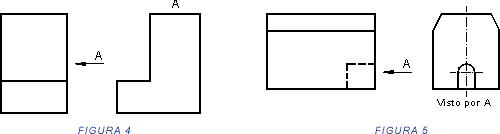

  2. Vistas cambiadas de posición

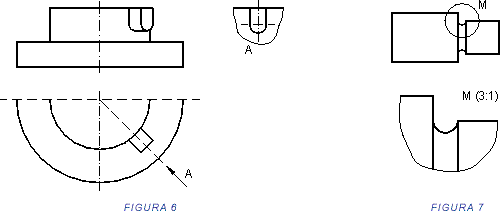

  3. Vistas de detalle
  4. Vistas locales

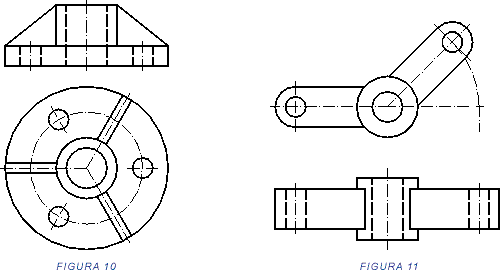

  5. Vistas giradas

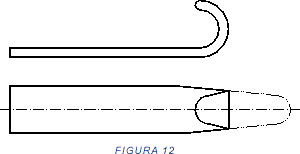

  6. Vistas desarrolladas

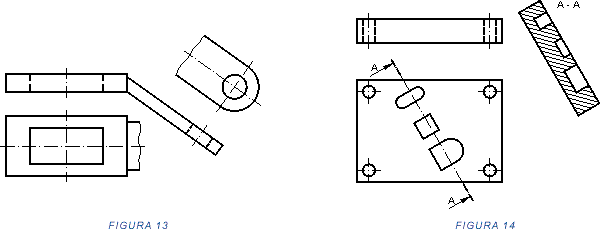

  7. Vistas auxiliares oblicuas

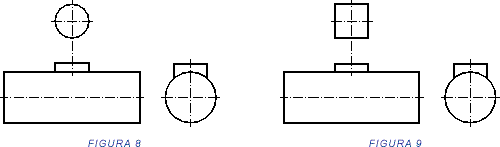

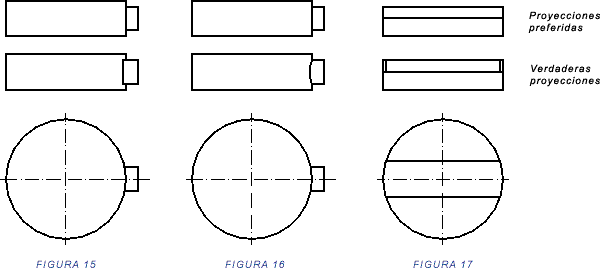

  8. Representaciones convencionales
  9. Intersecciones ficticias

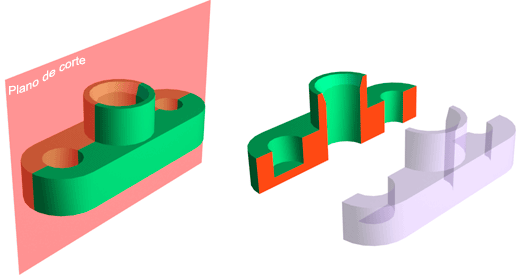

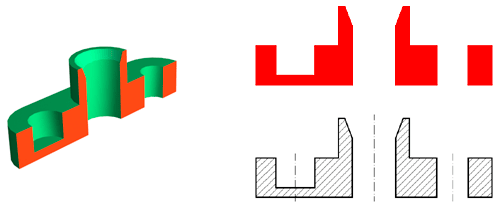

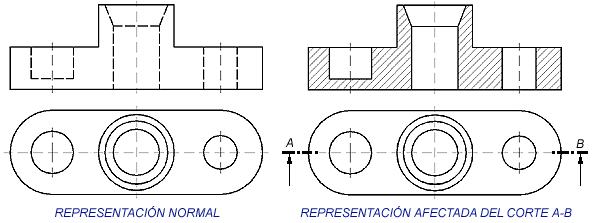

CORTES, SECCIONES Y ROTURAS
