MÁQUINAS
CLASIFICACIÓN
TRANSMISIÓN DE MOVIMIENTOS
DE TRANSMISIÓN LINEAL

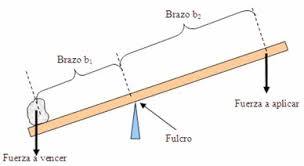

PALANCA. Las palancas son barras rígidas que oscilan sobre un punto de apoyo.
POLEA. Es una rueda que dispone de una ranura en la que se inserta una cuerda o correa.
POLEA FIJA
POLEA MÓVIL
POLIPASTO.
DE TRASMISIÓN CIRCULAR

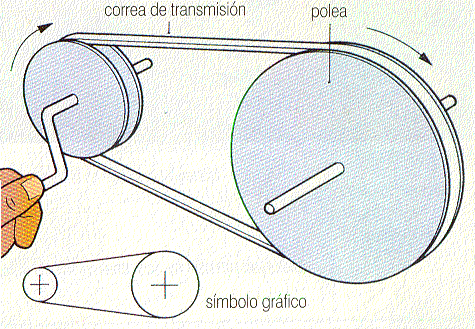

SISTEMA DE POLEAS CON CORREA

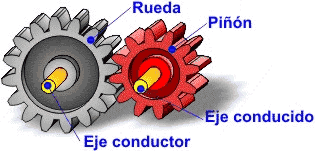

EMGRANAJES
RUEDAS DE FRICCIÓN

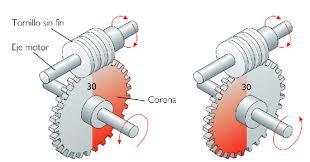

TORNILLO SIN-FIN

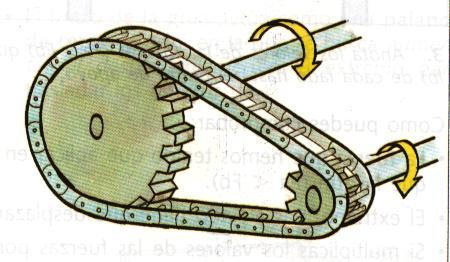

SISTEMA DE ENGRANAJES CON CADENAS
Transmiten a otro punto el movimiento producido por un elemento motriz (motor)
TRANSFORMACIÓN DE MOVIMIIENTOS
Transforman un movimiento circular en un movimiento rectilíneo , o viceversa.
TRANSFORMACIÓN DE MOVIMIENTO CIRCULAR EN RECTILÍNEO
PIÑÓN-CREMALLERA
MANIVELA-TORNO
TORNILLO-TUERCA
TRANSFORMACIÓN DE MOVIMIENTO CIRCULAR EN RECTILINEO ALTERNATIVO
BIELA-MANIVELA
LEVA
CIGÜEÑAL

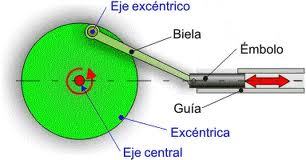

EXCÉNTRICA
Conjunto de elementos debidamente interconectados, capaces de transformar la energía en trabajo útil o que permiten transformar la información.
Sandra Gallardo Prado y Ana Heredia Gutiérrez 3ºA
