Pérdidas de propagación en
una transmision por radio

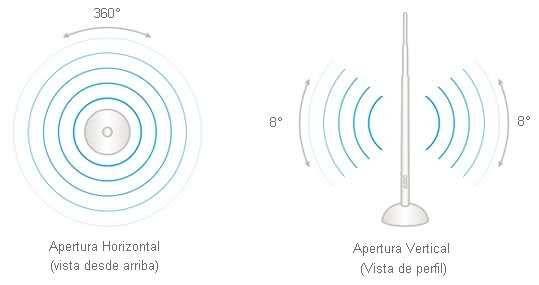

- ANTENAS ISOTRÓPICAS
(irradian igualmente en todas
las direcciones)
- Cantidad de señal que se pierde al atravesar un
espacio entre ambos puntos de referencia.

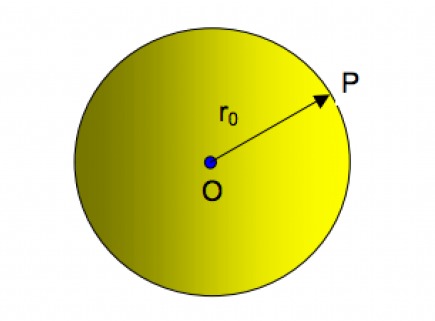

- DENSIDAD DE FLUJO DE POTENCIA
En la Cantidad de potencia en el
area ubicada desde el origen hasta
radio de la circunferencia de
radiacion y se calcula con la
siguiente ecuación:

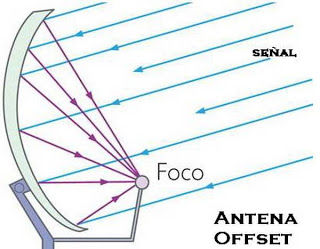

- CARACTERIZACIÓN DE UNA ANTENA
Se usa para conocer la cantidad
potencia captada en la superficie
radioeléctrica de la antena y su
ecuación es:
- Si es ideal la superficie
radioeléctrica es:
- Para una antena real la
superficie radioelétrica la
obtenemos por el
catálogo.
- Si es ideal la superficie
radioeléctrica es:
- También es la relación entre la
potencia transmitida y la
potencia recibida
- Perdidas Básicas
(ideal)

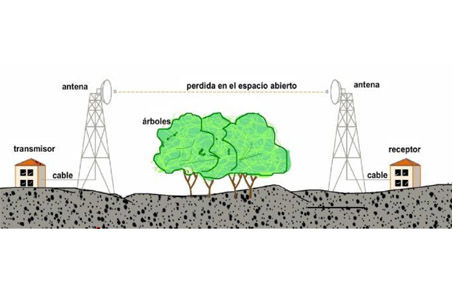

- En el espacio libre
(sin obstaculos)
- Perdidas Básicas
(ideal)
- GANANCIA DE UNA ANTENA:
Es la concentración de
potencia de emisión o
recepción en una zona de
determinada antena

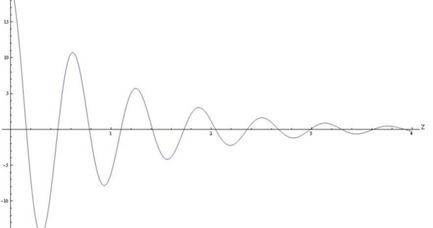

- ATENUACIÓN DE CAMPO:
Relación que existe en tre
la potencia recibida en el
espacio libre y la recibida
en condiciones normales
- PERDIDA DE TRANSMISION EN CONDICIONES
REALES: donde "a" es el parametro de
atenuación y "gt,gr" las ganancias recepción y
transmisión:
