CABLEADOS EN REDES INFORMATICAS

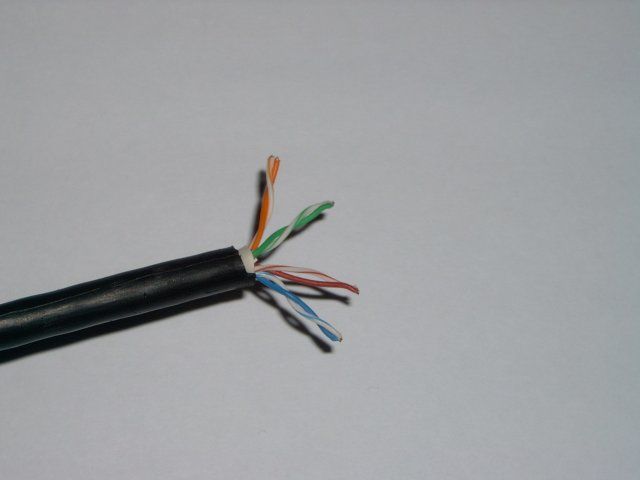

Cable de Par Trenzado consiste en dos alambres de cobre aislados, que se trenzan de forma helicoidal, igual que una molécula de DNA. De esta forma el par trenzado constituye un circuito que puede transmitir datos.
1. Un cable de par trenzado está formado por un grupo de pares trenzados, normalmente cuatro, recubiertos por un material aislante.
  1. Cada uno de estos pares se identifica mediante un color, siendo los colores asignados y las agrupaciones de los pares de la siguiente forma: Par 1: Blanco-Azul/Azul Par 2: Blanco-Naranja/Naranja Par 3: Blanco-Verde/Verde Par 4: Blanco-Marrón/Marrón

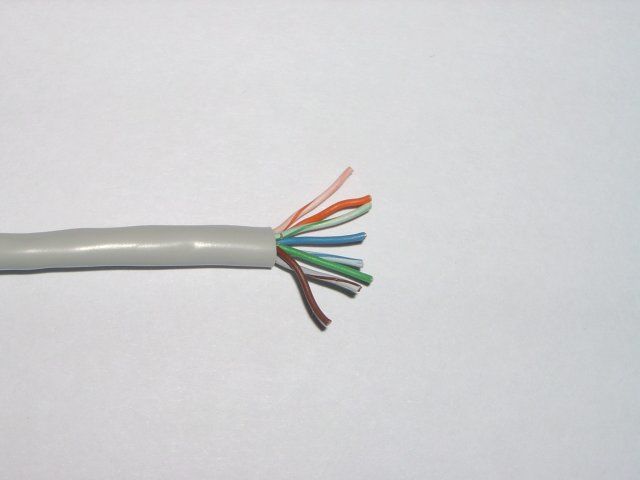

UTP es como se denominan a los cables de par trenzado no apantallados, son los más simples, no tienen ningún tipo de pantalla conductora.
1. Su impedancia es de 100 onmhios, y es muy sensible a interferencias. Los pares están recubiertos de una malla de teflón que no es conductora.
  1. Este cable es bastante flexible.

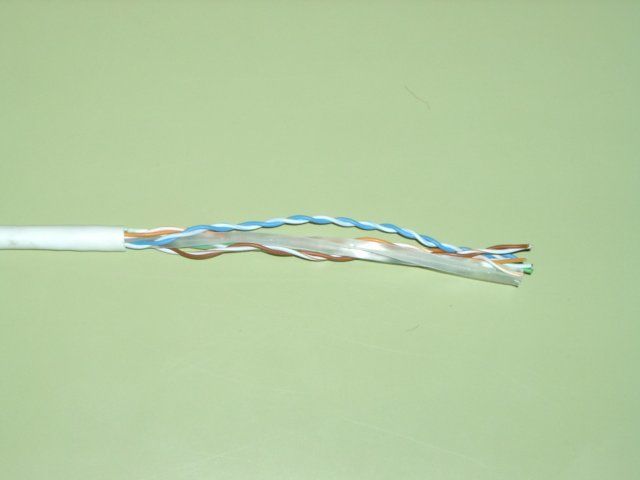

Cable UTP Categoría 6
1. El cable de Par Trenzado debe emplear conectores RJ45 para unirse a los distintos elementos de hardware que componen la red.
  1. Actualmente de los ocho cables sólo cuatro se emplean para la transmisión de los datos. Éstos se conectan a los pines del conector RJ45 de la siguiente forma: 1, 2 (para transmitir), 3 y 6 (para recibir).
