DIBUJO NORMALIZADO

TERMINOLOGÍA DE DIBUJO
1. Dibujo técnico
  1. Es una representación gráfica que permite realizar un diseño
2. Dibujo lineal
  1. Es una expresión grafica que se realiza por medio de lineas
3. Descriptiva
  1. Estudio de los cuerpos por medio de sus proyecciones sobre planos
4. Perspectiva
  1. Es la representacion igual como la capta nuestra vista
5. Boceto
  1. Es la primera representación a mano alzada de una idea

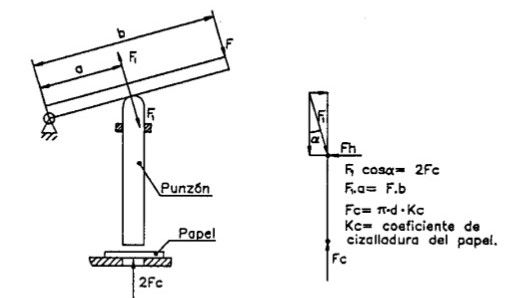

6. Esquema
  1. Solo estan los detalles mas importantes que representa graficamente
7. Gráfica
  1. Es la representación gráfica de un diagrama y la relación de varias magnitudes
8. Apuntes
  1. Son los informes complementarios al dibujo
9. Pliego de condiciones
  1. Términos legales para la ejecución de un servicio
10. DIBUJO DE PROYECTO Y ANTE PROYECTO

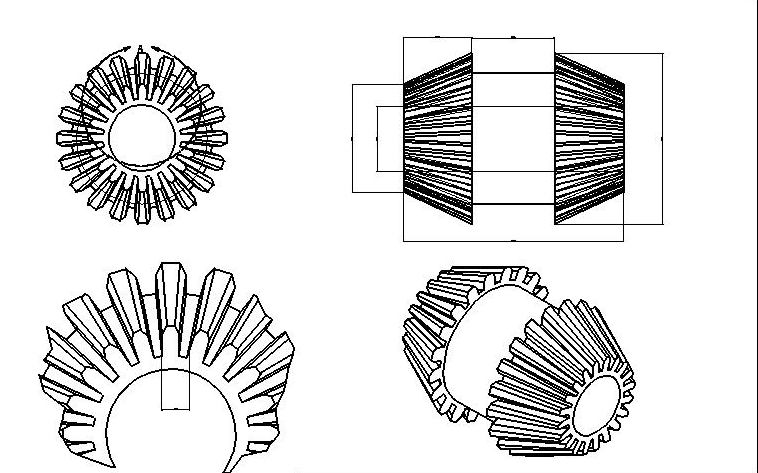

  1. DE DEFINICIÓN

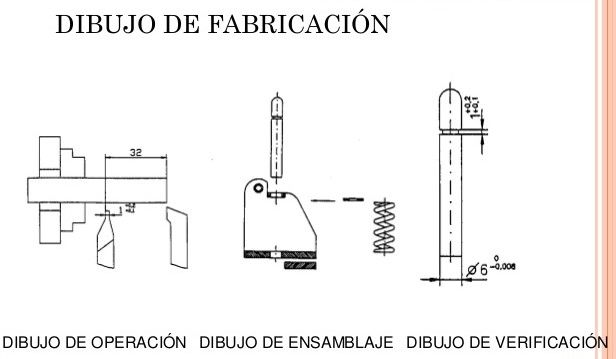

  2. DE OPERACIÓN, DE ENSAMBLE, DE VERIFICACIÓN
11. Elevación
  1. Vista en un plano vertical
12. Vista seleccional
  1. Muestra bosquejos mas allá del plano
13. Nomograma
  1. Gráfica en donde se puede determinar el valor numérico aproximado sin cálculos
14. Planta
  1. Cuando se observa desde arriba en un plano horizontal
FORMATOS DE PAPEL NORMALIZADO

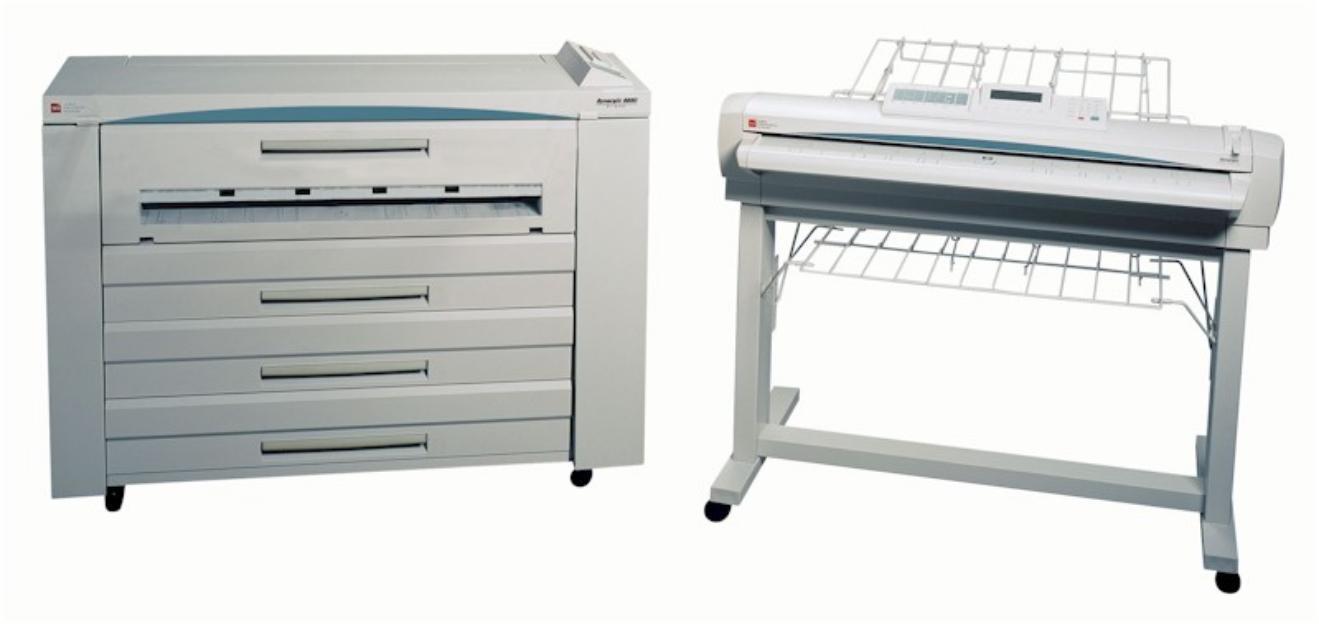

1. MATERIAL PARA DIBUJO, ARCHIVO,ALMACENAMIENTO Y REPRODUCCIÓN
  1. MEDIOS Y FORMATOS PARA DIBUJO
    1. Es el material en el que se hace el dibujo original(medio para dibujo)
      1. Esta elección del material depende del proceso de REPRODUCCIÓN
    2. CARACTERISTICAS DE MEDIO
      1. Resistencia
        Facilidad para borrar
        Rendimiento
        Transparencia
  2. FORMATO PARA DIBUJO
    1. Los formatos pueden ser :
      1. REGULARES
        Deben ser todos semejantes
      2. OBLONGOS
        Se obtienen definidos por su superficie y sus dimensiones
      3. EXCEPCIONALES
        Son los resultantes de los formatos básicos de la serie A, obtenidos a petición a partir de soportes en bobinas

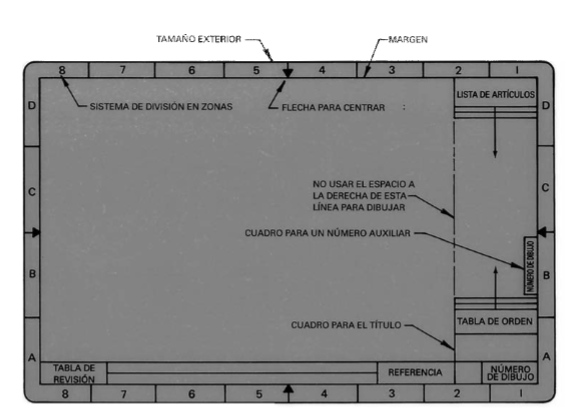

2. PUNTOS DEL CUADRO PARA EL TITULO
  1. Número de dibujo
    1. Nombre de la organización
      1. Titulo o descripción
        Escala
ROTULADO DE PLANOS
1. REQUISITOS GENERALES
  1. Cuadro de titulos
    1. Consiste en uno o mas rectángulos adyacentes
      1. Zona de identificación, se ubica en la esquina inferior derecha del cuadro de titulos
        Aquí debe estar el número de registro o identificación,
        Titulo del dibujo
        Nombre del propietario legal del dibujo
      2. Zona de información adicional,se distinguen de la siguiente forma

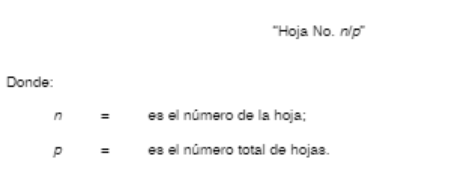

      3. DIBUJOS DE MÚLTIPLES HOJAS
        Se marcan como el siguiente ejemplo

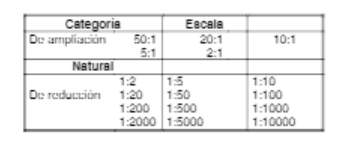

ESCALAS
1. Es la relación existente entre la dimensión lineal de un elemento como se representa en el dibujo y la dimensión real del mismo elemento
  1. Requisitos especificados de las escalas
  2. EXISTEN DOS TIPOS
    1. Reducción
    2. Ampliación
ELABORACIÓN DE CROQUIS
1. BOSQUEJOS: Es una de las maneras mas rápidas de expresar ideas
  1. Es parte necesaria del dibujo, pues se hacen varios antes del dibujo final. El tipo de bosquejo requerido determinara el papel que se ha de usar
    1. PAPEL PARA BOSQUEJOS
      1. Papel bidimensional
        Papel tridimensional

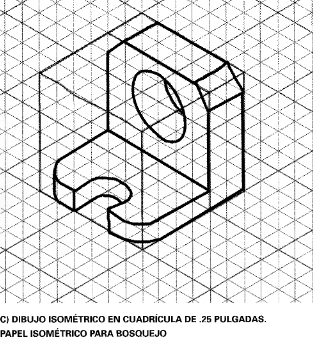

        Papel isométrico

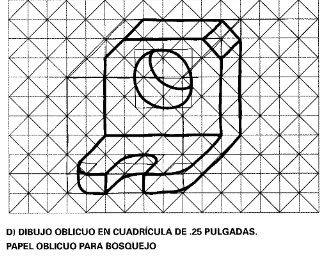

        Papel Oblicuo

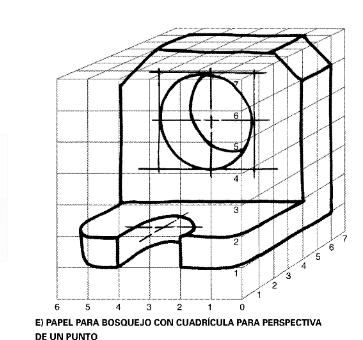

        Papel para bosquejos en perspectiva
2. PASOS PARA HACER BOSQUEJO
  1. Construir un marco
  2. Encuadrar los espacios para los detalles
  3. Agregar los detalles
  4. Engrosar líneas y agregar notas y dimensiones necesarias
3. PASOS BÁSICOS PARA HACER BOSQUEJOS ISOMÉTRICOS
  1. Contruir un marco
    1. Contruir bloques para los detalles
      1. Agregar los detalles
        Remarcar las lineas
VALENTINA ACOSTA LEON
1. INGENIERIA INDUSTRIAL
  1. DIBUJO DE INGENIERIA
    1. 2016-4
