- Medios de transmisión guiados o alámbricos que se encarga de llevar la señal de un lado a otro lado
- Para los medios guiados las ondas se conducen a través de cables

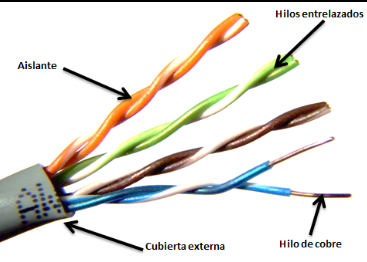

- Cable de Par
Trenzado
- Tipos
- apantallado, blindado o con blindaje: Shielded Twisted Pair (STP).
- no apantallado, sin blindar o sin blindaje: Unshielded Twisted Pair (UTP)
- Es un cable económico, flexible y sencillo de instalar
- Es un cable económico, flexible y sencillo de instalar
- apantallado, blindado o con blindaje: Shielded Twisted Pair (STP).
- Caracteristicas
- Razón de datos total 4 Mbps
- Ancho de Banda 3 MHz
- Distancia 2 a 10 Km
- Razón de datos total 4 Mbps
- Tipos

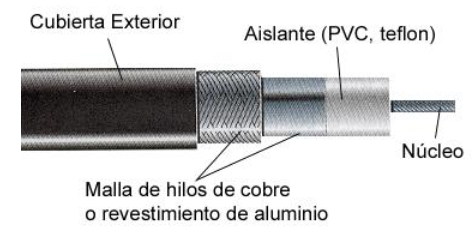

- Cable Coaxial
- Caracteristicas
- Razón de Datos Total 10 Mbps
- Ancho de Banda 350 MHz
- Distancia 1 a 10 KM
- Razón de Datos Total 10 Mbps
- Se emplea en sistemas troncales o de largo
alcance que portan señales múltiplex con gran
número de canales
- Caracteristicas
- Fibra Optica
- Caracteristicas
- Razón de Datos Total 2 Gbps
- Ancho de Banda 2GHz
- Distancia 10 a 100 KM
- Razón de Datos Total 2 Gbps
- Tipos
- Multimodo

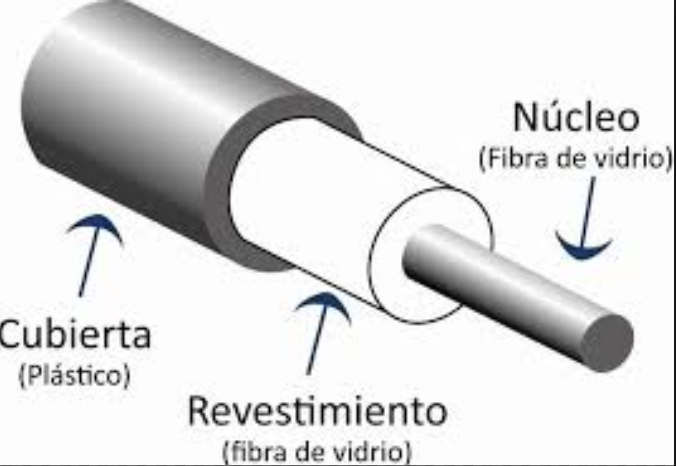

- En ella la luz puede circular por
más de un camino pues el
diámetro del núcleo es de
aproximadamente 50 µm
- En ella la luz puede circular por
más de un camino pues el
diámetro del núcleo es de
aproximadamente 50 µm
- Monomodo
- En Ella sólo se propaga un modo de luz, la luz
sólo viaja por un camino. El diámetro del núcleo
es más pequeño (menos de 5 µm)
- En Ella sólo se propaga un modo de luz, la luz
sólo viaja por un camino. El diámetro del núcleo
es más pequeño (menos de 5 µm)
- Multimodo
- Caracteristicas
- Cable de Par
Trenzado
- Caracteristicas
- Tipo de Conductor Utilizado
- Velocidad Máxima de Transmisión
- distancias máximas que puede ofrecer entre repetidores
- Según la inmunidad frente a interferencias electromagnéticas
- Facilidad de su Instalación
- Según la capacidad de soportar diferentes tecnologías de nivel de
enlace
- Tipo de Conductor Utilizado
- Para los medios guiados las ondas se conducen a través de cables
