Troquelado
Conocido también como Estampado
Tiene tres diferentes procesos:
Corte o Punzonado
Trabajo en frío

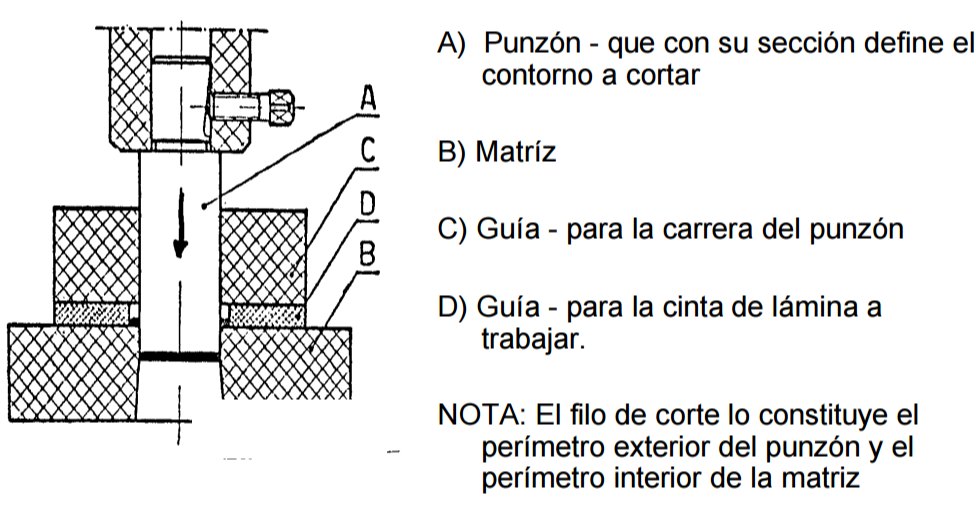

Se parte una pieza metálica, mediante un punzón de acero templado. La lámina debe tener un espesor menor o igual al diámetro del punzón
Embutido

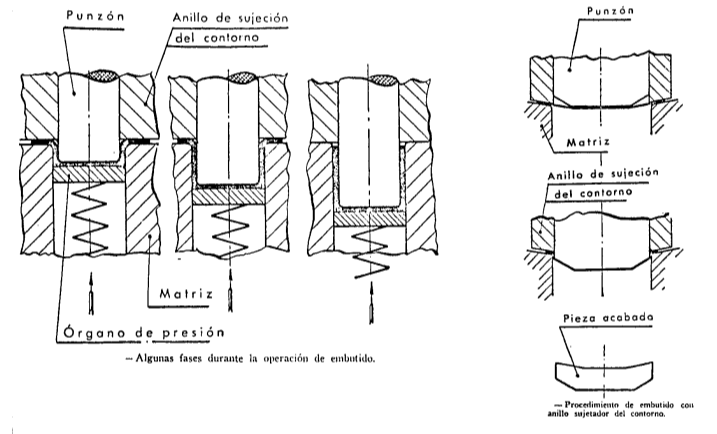

Realiza huecos a una lámina de metal en una o más pasadas.
El troquel se debe lubricar para dar mayor fluidez al material y proteger las partes contra el rozamiento
Trabajo en frío y en caliente
Doblado o Curvado
Trabajo en frío

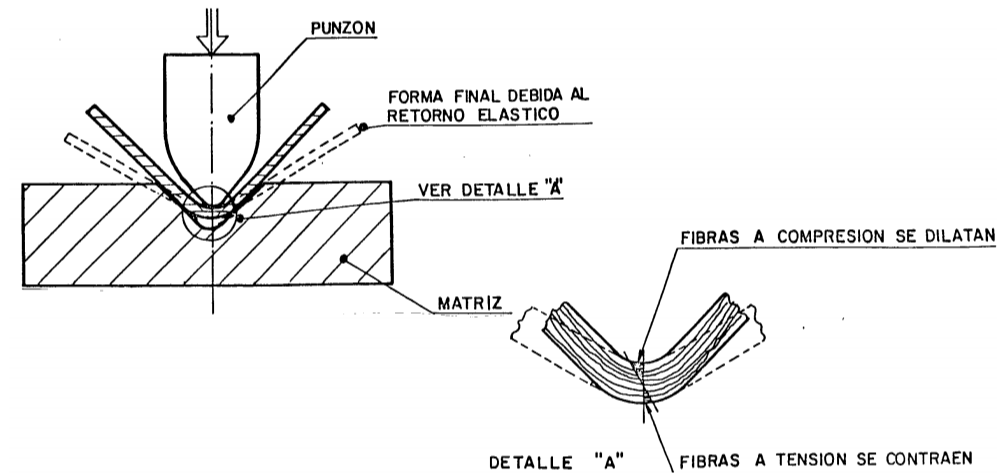

Se toma en cuenta el radio de curvatura que se quiere realizar así como la elasticidad del material.
Es un proceso de alta producción, por ello se usan láminas de acero y aleaciones ligeras para su fabricación.
Se define como un proceso de transformación de una lámina plana sin producir viruta.

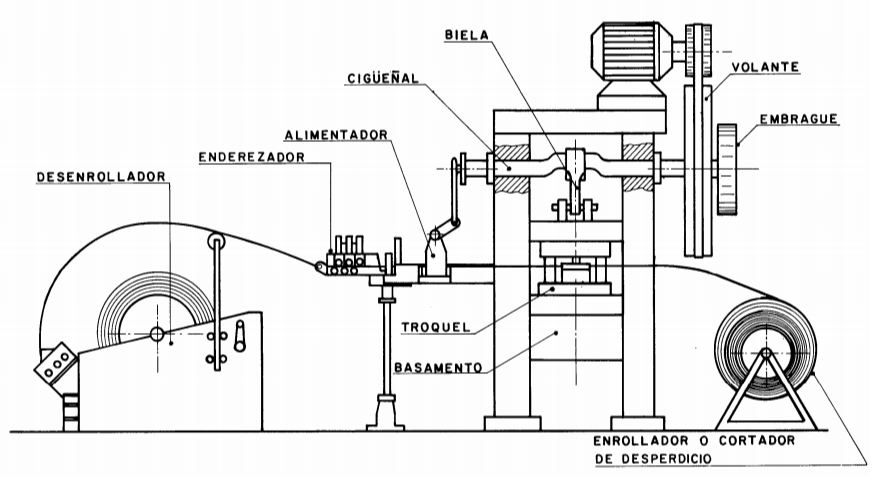

Se realiza con troqueles en prensas (generalmente de movimiento rectilíneo alternativo
