MAPA MENTAL DE DIBUJO
NORMALIZADO
- 1.1. TERMINOLOGIA DE DIBUJO
- 1.2. FORMATOS DE PAPEL
NORMALIZADO.
- 1.3. ROTULADO DE
PLANOS
- 1.4. ESCALAS
- 1.5. ELABORACION DEL CROQUIS
- DEFINICION: es una representación gráfica y
especifica de una zona determinad, se
caracteriza por que se hace sin escala,
mediante referencias, su contenido es muy
concreto y fácil de interpretar.
- DEFINICION: es una representación gráfica y
especifica de una zona determinad, se
caracteriza por que se hace sin escala,
mediante referencias, su contenido es muy
concreto y fácil de interpretar.
- DEFINICIÒN: La relación existente
entre la dimensión lineal de un
elemento de un objeto tal como se
representa en el dibujo y la dimensión
real del mismo elemento.

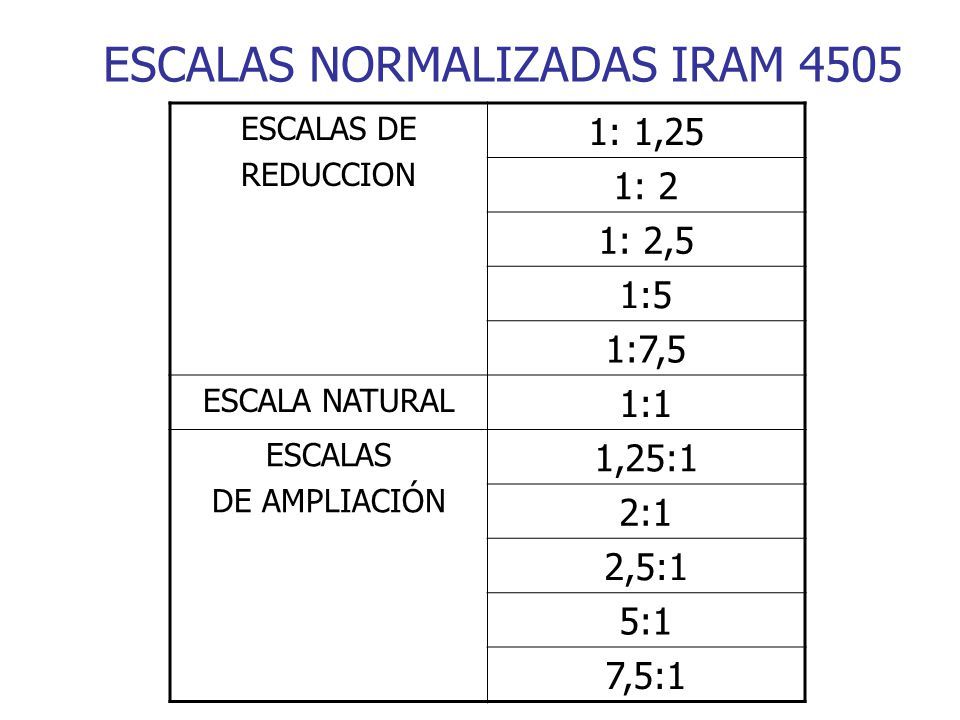

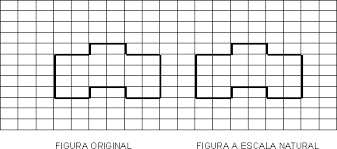

- ESCALA NATURAL :escala con relación 1:1 .
- ESCALA DE REDUCCIÒN: escala en la cual la
relación es menor que 1:1. Se representa por
1:X

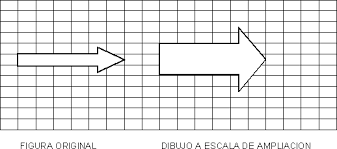

- ESCALA DE APLIACIÒN: escala en la
cual la relación es mayor que 1:1. Se
representa por X:1 .
- ESCALA NATURAL :escala con relación 1:1 .
- 1.5. ELABORACION DEL CROQUIS
- Todo dibujo técnico o documento asociado debe
tener un cuadro de títulos.
- El cuadro de títulos títulos debe consistir
consistir en uno o mas rectángulos
adyacentes. Estos pueden estar subdivididos
en cajas para la inserción de i f ió n ormación
específica.
- La información debe agruparse en:

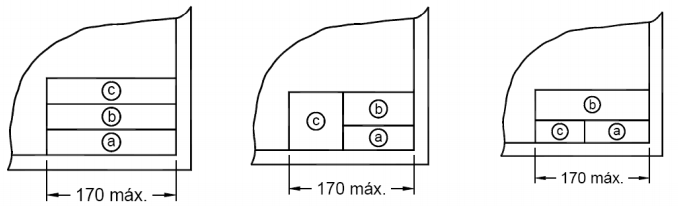

- ZONA DE IDENTIFICACION:Contiene el número de
registro o identificación (A), el titulo del dibujo (B)
y el nombre del propietario lega del dibujo (C ) .
- ZONA DE INFORMACION ADICIONAL
- ÌTEMS INDICATIVOS: para evitar errores de
interpretación de método de proyeccion. Se
debe indicar el método de proyección, la escala
principal, la unidad de dimensión lineal.
- ÍTEM TÈCNICOS: Incluye la textura de las superficies,
tolerancias geométricas, valores de tolerancias
generales y otras normas de este campo.
- ÍTEMS ADMINISTRATIVOS: Tamaño de la plancha de
papel, fecha de primera emisión del dibujo, simbolo de
revisión, fecha y otra información administrativa.
- ÌTEMS INDICATIVOS: para evitar errores de
interpretación de método de proyeccion. Se
debe indicar el método de proyección, la escala
principal, la unidad de dimensión lineal.
- ZONA DE IDENTIFICACION:Contiene el número de
registro o identificación (A), el titulo del dibujo (B)
y el nombre del propietario lega del dibujo (C ) .
- 1.4. ESCALAS
- FORMATO: tamaño de un papel en orden a sus dimensiones
de largo y ancho.
- FORMATOS REGULARES: tamaños de papel según las
especificaciones de la NTC 1001.
- PLEGADO: Proceso de doblar e igualar con la debida
proporción los formatos que se ha de encuadernar para
su archivo. También aplica para formatos que se han de
archivar en bolsa.
- 1.3. ROTULADO DE
PLANOS
- Descriptiva: el estudio de los cuerpos en
el espacio espacio por medio de sus
proyecciones sobre determinados planos.
- Perspectiva: representación tridimensional ilustrativa
de un objeto sobre una superficie plana, tal como la
capta la vista humana.
- Dibujo técnico: Representación gráfica,
precisa y dimensionada, ceñida a
normas, que permite interpretar o
realizar un diseño.
- 1.2. FORMATOS DE PAPEL
NORMALIZADO.
- NOMBRE: HELEN DANIELA CARRILLO BORDA
CODIGO DEL GRUPO: 69
- DEFINICION: Conjuto de reglas y
preceptos aplicables al diseño y
fabricación de ciertos productos.
