- Formatos normalizados
- Es el recuadro normalizado en
orden a sus dimensiones de
largo y ancho en donde se
realizan todos losdibujos
técnicos
- NTC 1687:
Referente a los
formatos y
Plegados
- El plegado es la
forma adecuada
de doblar el
formato
- El plegado es la
forma adecuada
de doblar el
formato
- Reglas
- Regla de doblado
- Un formato se
obtiene por doblado
transversal del
inmediato superior
- Al doblar una hoja
obtenemos dos de la
siguiente serie
- Un formato se
obtiene por doblado
transversal del
inmediato superior
- Regla de
referencia

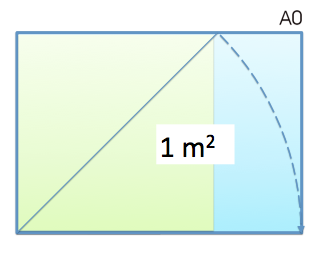

- El formato de referencia tiene una
superficie de un metro cuadrado
- El formato de referencia tiene una
superficie de un metro cuadrado
- Regla de
semejanza
- La relación entre los lados de un
formato es igual a la relación
existente entre el lado de un
cuadrado y su diagonal
- raiz de dos
- La relación entre los lados de un
formato es igual a la relación
existente entre el lado de un
cuadrado y su diagonal
- Regla de doblado
- NTC 1001

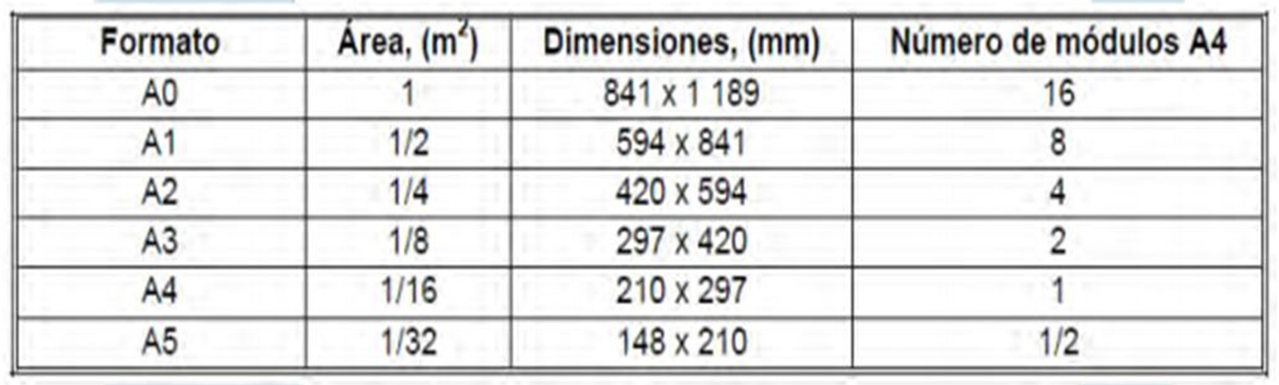

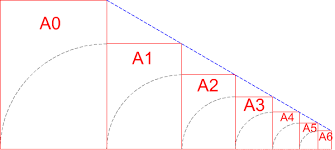

- Los formatos resultan de la
division del formato
inmediatamente superior, por su
lado mas corto, en dos partes
iguales, determinando una relación
2:1
- Los formatos resultan de la
division del formato
inmediatamente superior, por su
lado mas corto, en dos partes
iguales, determinando una relación
2:1
- NTC 1687:
Referente a los
formatos y
Plegados
- Es el recuadro normalizado en
orden a sus dimensiones de
largo y ancho en donde se
realizan todos losdibujos
técnicos

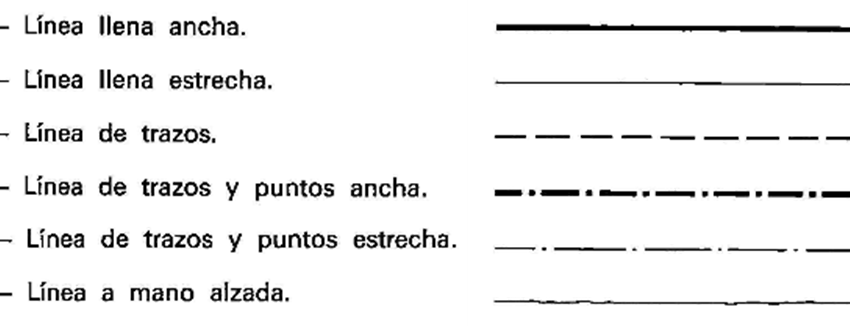

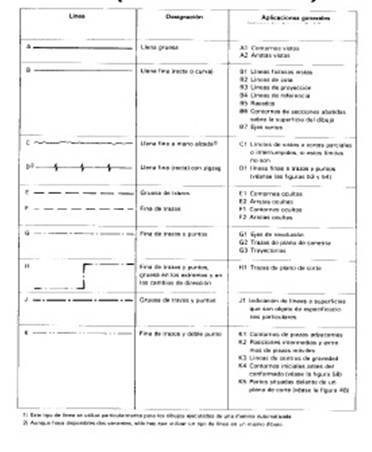

- Líneas normalizadas
- son usadas como símbolos y
tienen difere ntes significados
según se dibujen como líneas
continuas , a trazos, a trazo y
punto, ect, y según sus espesores.
- Se llama grupo de
líneas al conjunto de
las que lo forman.

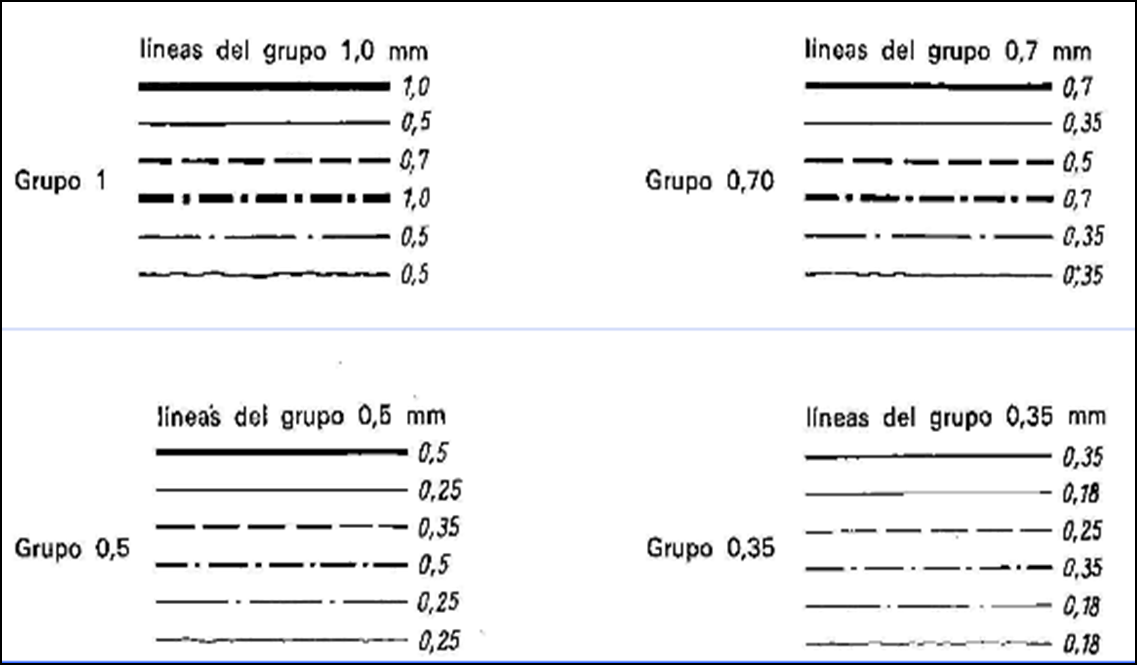

- La serie consta de 6 grupos,
que son: 1,4; 1; 0,7; 0,5 ; 0,35 y
0,25
- Se designan por medio de la
cifra en mm correspondi ente a
la línea llena ancha
- La relación de anchuras de un grupo
respecto a otro , es de 1: √ 2, igual que la
de los formatos entre sí.
- Con los cuatro grupos de líneas se
confeccionan tod a clase de
dibujos.
- Para dibujos de grandes dimensiones y que
tienen po cos detalles, se emplea el grupo
1.
- Para dibujar piezas pequeñas, que
encierran dificult ad, o con proporciones o
detalles pequeños, se empleará el grup o
0,35.
- Para las diferentes vistas de una pieza,
dibujadas a la misma escala, debe
conservarse la misma anchura de líneas
- Están normalizadas en la
norma UNE 1032:1982
- Orden de prioridad de las
líneas coincidentes
- 1º Contornos y aristas vistas (línea
llena gruesa, tipo A)
- 2º Contornos y aristas ocultas
(línea de trazos, tipo E o F)
- 3º Trazas de plano de corte (línea fina
de trazo y punto, gruesa en los
extremos y en los cambios de
dirección, tipo H)
- 4º Ejes de revolución y trazas de planos de
simetría (línea fina de trazo y punto tipo G
- 5º Líneas de centro de gravedad (línea
de trazo y doble punto, tipo K)
- 6º Líneas de proyección
(línea llena fina, tipo B)
- 1º Contornos y aristas vistas (línea
llena gruesa, tipo A)
- Orden de prioridad de las
líneas coincidentes
- La relación de anchuras de un grupo
respecto a otro , es de 1: √ 2, igual que la
de los formatos entre sí.
- La serie consta de 6 grupos,
que son: 1,4; 1; 0,7; 0,5 ; 0,35 y
0,25
- son usadas como símbolos y
tienen difere ntes significados
según se dibujen como líneas
continuas , a trazos, a trazo y
punto, ect, y según sus espesores.

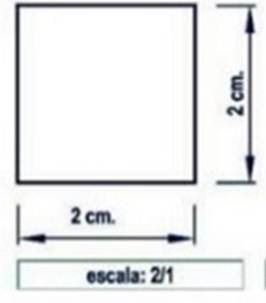

- Escalas normalizadas
- Es la relación que existe entre
el tamaño de un objeto real y
el dibujo que lo representa
- se dividen en
tres clases
- Escala Natural
- Escala de Aumento
- Escala de reducción
- Escala Natural
- Para calcular el factor de
escala de aplica fórmula
- Factor de escala = valor o
dimensión real / valor del
largo del formato
- Factor de escala = valor o
dimensión real / valor del
largo del formato

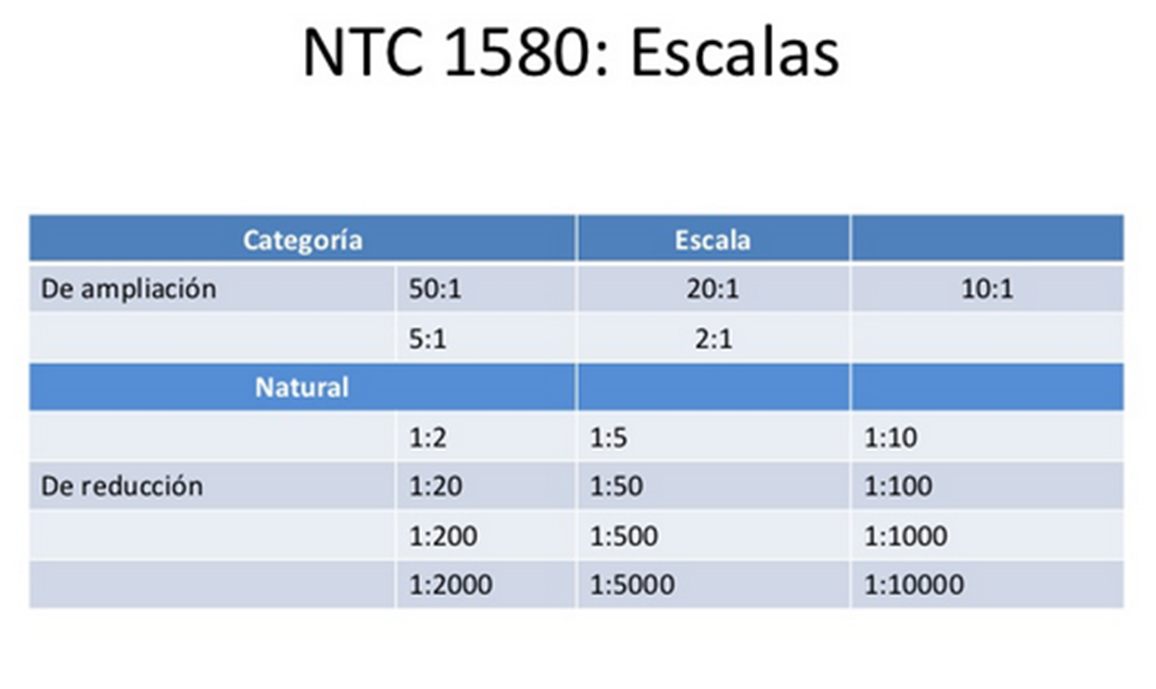

- NTC 1580
- Es la relación que existe entre
el tamaño de un objeto real y
el dibujo que lo representa
- Vistas
- proyecciones ortogonales de
un objeto, según las
distintas direcciones desde
donde se mire
- Vista A: Vista de
frente o alzado
- Vista B: Vista
superior o planta
- Vista C: Vista derecha
o lateral derecha
- Vista D: Vista izquierda
o lateral izquierda
- Vista E: Vista inferior
- Vista F: Vista posterior
- Vistas especiales
- Vistas de piezas
simétricas

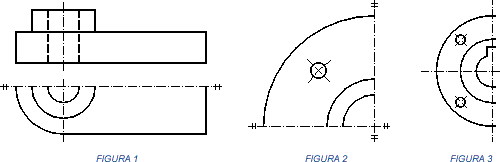

- En los casos de piezas con uno o
varios ejes de simetría, puede
representarse dicha pieza mediante
una fracción de su vista
- La traza del plano de simetría que limita el contorno de la
vista, se marca en cada uno de sus extremos con dos
pequeños trazos finos paralelos, perpendiculares al eje
- También se pueden prolongar las arista de la pieza,
ligeramente más allá de la traza del plano de
simetría, en cuyo caso, no se indicarán los trazos
paralelos en los extremos del eje
- La traza del plano de simetría que limita el contorno de la
vista, se marca en cada uno de sus extremos con dos
pequeños trazos finos paralelos, perpendiculares al eje
- En los casos de piezas con uno o
varios ejes de simetría, puede
representarse dicha pieza mediante
una fracción de su vista

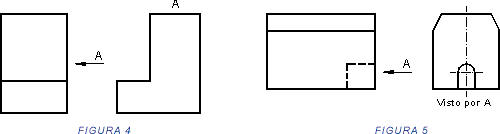

- Vistas cambiadas
de posición

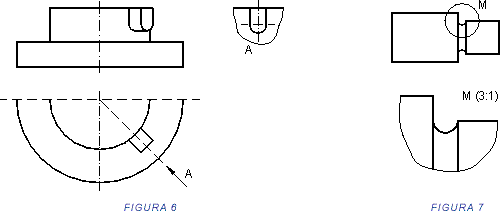

- Cuando por motivos excepcionales, una vista no
ocupe su posición según el método adoptado,
se indicará la dirección de observación
mediante una flecha y una letra mayúscula; la
flecha será de mayor tamaño que las de
acotación y la letra mayor que las cifras de cota
- En la vista cambiada de posición se
indicará dicha letra, o bien la
indicación de “Visto por ..”
- En la vista cambiada de posición se
indicará dicha letra, o bien la
indicación de “Visto por ..”
- Cuando por motivos excepcionales, una vista no
ocupe su posición según el método adoptado,
se indicará la dirección de observación
mediante una flecha y una letra mayúscula; la
flecha será de mayor tamaño que las de
acotación y la letra mayor que las cifras de cota
- Vistas de detalle
- cuando es necesario
mostrar un objeto
individual con todos
los atributos
visualizables
- cuando es necesario
mostrar un objeto
individual con todos
los atributos
visualizables

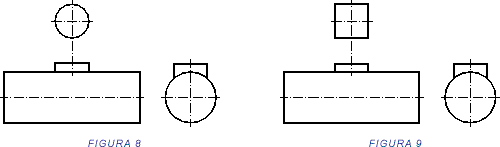

- Vistas locales
- Se dibujan con línea gruesa, y
unidas a la vista principal por
una línea fina de trazo y
punto
- Se dibujan con línea gruesa, y
unidas a la vista principal por
una línea fina de trazo y
punto

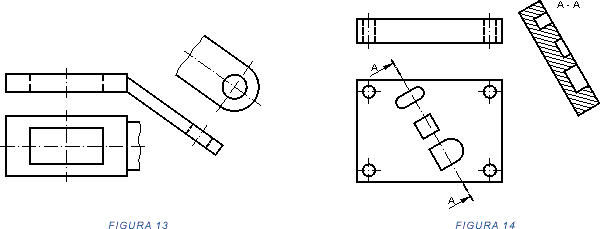

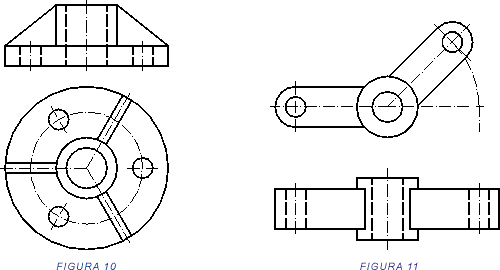

- Vistas giradas
- Tienen como objetivo, el evitar la
representación de elementos de
objetos, que en vista normal no
aparecerían con su verdadera forma
- Tienen como objetivo, el evitar la
representación de elementos de
objetos, que en vista normal no
aparecerían con su verdadera forma
- Vistas desarrolladas

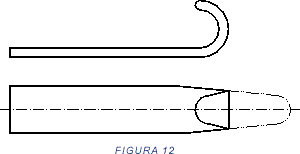

- En piezas obtenidas por doblado o
curvado, se hace necesario representar
el contorno primitivo de dicha pieza,
antes de su conformación, para
apreciar su forma y dimensiones antes
del proceso de doblado
- En piezas obtenidas por doblado o
curvado, se hace necesario representar
el contorno primitivo de dicha pieza,
antes de su conformación, para
apreciar su forma y dimensiones antes
del proceso de doblado
- Vistas auxiliares
- cualquier otra vista
ortográfica de dibujo
- cualquier otra vista
ortográfica de dibujo

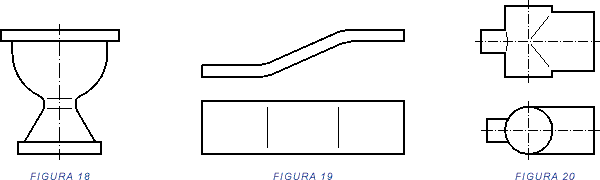

- Intersecciones ficticias
- Vistas de piezas
simétricas
- Corte
- Cuando se elimina parte de la
pieza de un dibujo con objeto de
clarificar y hacer más sencilla su
representación y acotación
- Cuando se elimina parte de la
pieza de un dibujo con objeto de
clarificar y hacer más sencilla su
representación y acotación

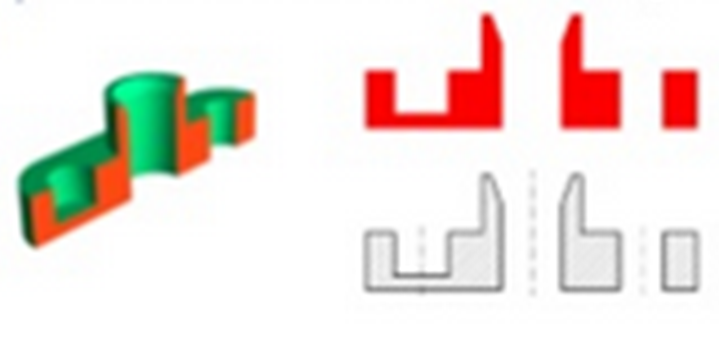

- Sección
- Es la intersección del plano
de corte con la pieza
- Es la intersección del plano
de corte con la pieza
- Rotura
- Cuando hay que dibujar
objetos largos se representan
interrumpidos por líneas de
rotura
- Cuando hay que dibujar
objetos largos se representan
interrumpidos por líneas de
rotura
- Vista A: Vista de
frente o alzado
- proyecciones ortogonales de
un objeto, según las
distintas direcciones desde
donde se mire
