DIBUJO PROYECTIVO

FORMATOS NORMALIZADOS SEGUN NTC1001
1. Se dice formato a una hoja de papel en donde se plasma un dibujo cuya forma y dimensiones en mm esta normalizados
  1. El sistema normalizado de formatos de papel se basa en el siguiente principio
    1. Cada serie se normal esta formada por un intervalo de tamaños establecidos e tal forma que cada formato se obtienedividiendo el tamaño inmediatamente superior en dos partes iguales , la divicion debe ser paralela al lado mas corto .Consecuentemente las areas de dos tamaños sucesivos estan en relacion 2:1
      1. Los formatos establecidos en esta norma se basan en el Sistema Internacional de Medidas
        Serie principal (A)
        El formato basico de la serie A(A0) tiene una medida de 1m cuadrado es igual a X x Y = 1 m cuadrado / Y = 1.189m X =0.841m
        Serie secundaria (B)
        Una serie secundaria de formato , desiganda B , se obtiene colocando en forma secuencial los promedios geometricos de tamaño adyacentes de la serie A
        Tamaños alargados
        La serie de tamaños alargados se obtiene dividiendo cualquiera de los tamaños de la seria A o B en 3, 4 u 8 partes iguales paralelamente al lado mas corto , de tal manera que la relacion entre el lado mas largo y el mas corto sea mayor que 1/2
        Designacion
        Cada formato de las series principal y secundaria se designa por una letra seguida de un numero
        La letra (A,B) indica la serie de formatos y el numero iNdica las diviciones que se han efecTuado apartir del formato base el cual se designa como O
        Por ejemplo el A4 corresponde al AO dividido en cuatro veces

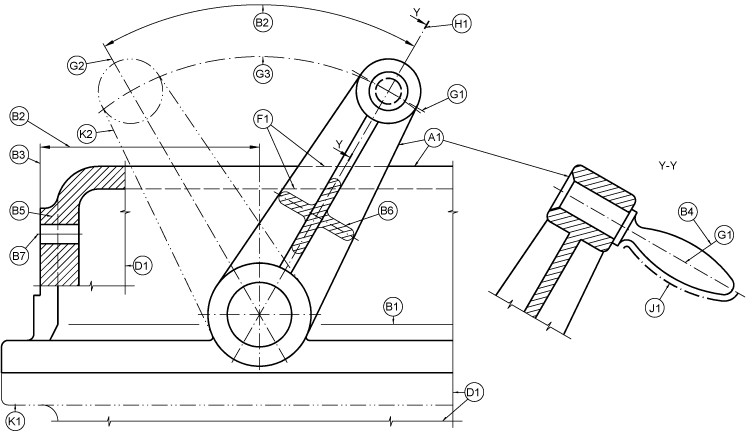

LINEAS NORMALIZADAS
1. Las lineas son usadas como simbolos y tiene diferentes significados segun se dibujen como lineas continuas , a trazos , a trazo y punto etc segun sus espesores
  1. Se calsifican asi
    1. Linea llena y gruesa , se utiliza para contornos vistos y aristas vistas
    2. Linea recta fina se utiliza para lineas ficticias ,de cota , de proyeccion , de referencia y rayados
    3. Linea fina llena a mano alzada se utiliza para limites de vistas o cortes parciales o interrumpidos
    4. Gruesa de trazos y fina de trazos se utiliza ara contornos ocultos ,aristas ocultos
    5. Fina dr tazos y puntos se utilizan para ejes de revolucion , trazas de plano de simetria y trayectorias
    6. Linea fina de trazos y puntos ,gruesa en los extremos y en los cambios de direccion se utiliza trazas de planos de corte
    7. Gruesas de trazos y puntos se utiliza en la indicacion de puntos o superficies que son objeto de especificaciones particulares
    8. Fina de trazos y doble punto se utiliza en contorno de piezas adyacentes , posicion intermedia de de extremo de piezas moviles y lineas de centro de gravedad
  2. Anchura de lineas
    1. Ademas de por su trazado , las lineas se diferencian por su ancho o su grosor . En los trazos a lapiz esta diferenciacion se hace variando la presion al lapiz o mediante la utilizacion de lapices de diferentes durezas , la anchura de la linea debera elegirse , en funcion de las dimensiones o del tipo de dibujo
      1. 0,18 - 0,25 - 0,35 - 0,5 - 0,7 - 1 - 1,4 - y 2 mm

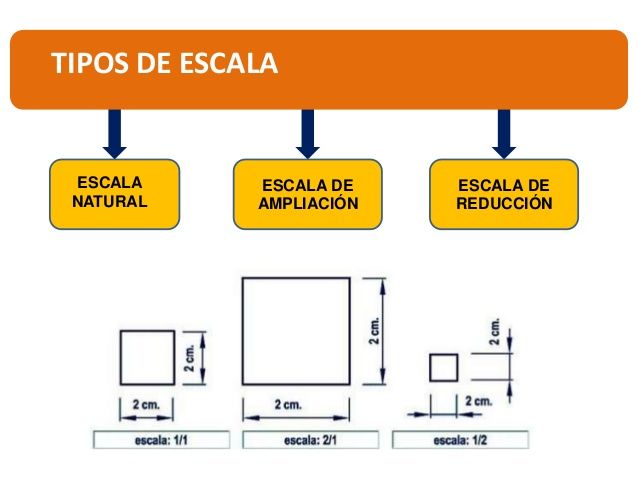

ESCALAS NORMALIZADAS
1. Escala.La relacion existente entre la dimension lineal de un elemento de un objeto tal como se representa en el dibujo y la dimension real del mismo elemento
2. Escala natural .Escala con relacion 1:1
3. Esacala de ampliacion.Escala en la cual la realcion es mayor que 1:1 se dice que son mayores a medida que la razon aumenta
4. Escala de reduccion. Esacala en la cual la relacion es menor que 1:1 .Se dice que son menores a medida que la razon decrece
5. La designacion de la escala utilizada en el dibujo se escribe en el rotulo
VISTAS
1. Se denominan vistas principales de un objeto, a las proyecciones ortogonales del mismo sobre 6 planos dispuestos en forma de cubo
  1. Clases de vistas
    1. Vista de frente,superior,izquierda,derecha,inferior y posterior

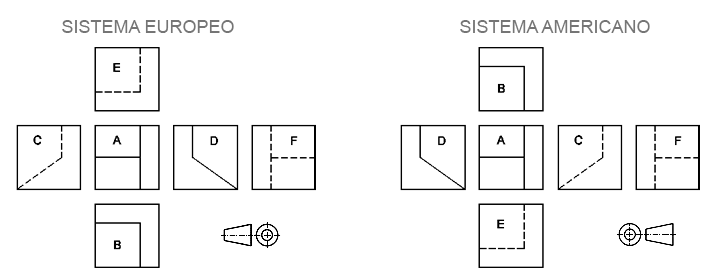

      1. Posicion relativa de la vista
        Metodo de proyeccion del primer angulo
        Se referencia a la vista de frente (a)y las demas de la siguiente manera
        Vista superior (b) se coloca debajo
        Vista inferior (e) se coloca arriba
        Vista izquierda (c) se coloca a la derecha
        Vista derecha (d) se coloca a la izquierda
        Vista posterior (f) se puede colocar a la izq o der segun convenga
        Metodo de proyeccion del tercer angulo
        Se referencia ala vista de frente (a) y las demas de la siguiente manera
        La vista superior (b se coloca arriba
        La vista inferior (e) se coloca debajo
        La vista izquierda (c) se coloca a la izquierda
        La vista derecha (d) se coloca a la derecha
        La vista posterior (f) se puede colocar a la izq o der segun convenga
2. Disposicion de las vistas utilizando flechas de referencia
  1. Cuando sea conveniente colocar las vistas en una forma que no esten deacuerdo con el patron escrito en los metodos de proyeccion del primer o tercer angulo el uso de las flechas para referencia permite colocar libremente las distintas vistas
    1. Se debe seleccionar una vista que proporcione mayor informacion sobre un objeto como vista de frente o principal , en general una vista muestra las piezas en su posicion de funcionamiento
      1. Tipos de vistas
        Vistas auxiliares
        Es la que obtiene al proyectar un avista en direccion diferente de las seis denominadas principales
        Vistas parciales
        Se podrian usar vistas parciales cuando las vistas completas no mejoran la informacion necesaria . La vista parcial debera estar cortada por una delgada linea puntiada tipo C o por lineas rectas en zigzag tipo D
        Vistas locales
        La vista local puede estar dibujada como proyeccion del tercer angulo , sin tener en cuenta la disposicion del dibujo general
JULIAN LEONARDO SANTOS NIÑO 212060_16 UNIDAD 2 DIBUJO PROYECTIVO
