formatos normalizados

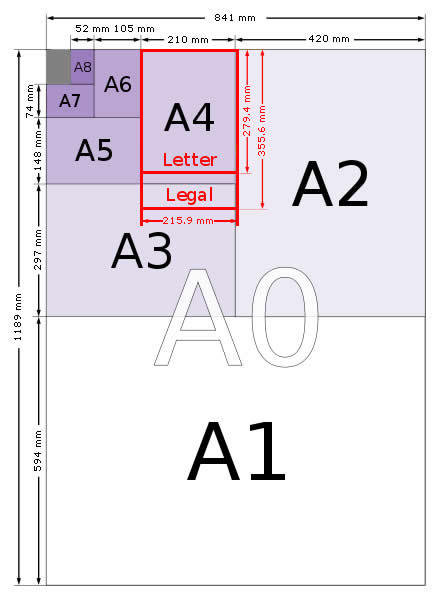

- Se llama formato a la hoja de papel en la
que se realiza un dibujo cuya forma y
dimencion es en milimetros
- norma UNE 1026-2 83
Parte 2, equivalente a
la ISO 5457.
- clases
A0,A1,A2,A3,A4,A5,A6,A7,A8
- clases
A0,A1,A2,A3,A4,A5,A6,A7,A8
- norma UNE 1026-2 83
Parte 2, equivalente a
la ISO 5457.
- UNIDAD DOS
- LINEAS NORMALIZADAS
- Las lineas normalizadas son tipos de lineas con
espesores normalizados que se han determinado con el
objeto d e conseguir el mejor contraste entre ellas y
lograr la interpretacion mas fasil de un dibujo
- norma española UNE 1032-1982

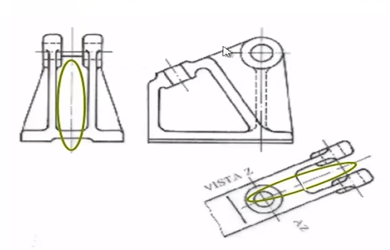

- TIPOS DE LINEAS
- Linea
continua
Gruesa
- su aplicación es en contornos
y aristas visibles
- su aplicación es en contornos
y aristas visibles
- Linea
continua
fina

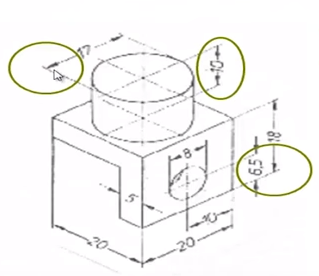

- se utilizan como lineas de cota y auxiliares contornos
de piezas contiguas , rayados en cortes y secciones
contornos y aristas , imaginarias contorno de secciones
rebatidas
- se utilizan como lineas de cota y auxiliares contornos
de piezas contiguas , rayados en cortes y secciones
contornos y aristas , imaginarias contorno de secciones
rebatidas
- linea
continua
fina a
mano
alzada
- se utiliza en limite de
vistas o cortes parciales
cuando no coinciden con
un eje
- se utiliza en limite de
vistas o cortes parciales
cuando no coinciden con
un eje
- linea de
segmentos o
linea media
- se utiliza en aristas ocultas
- se utiliza en aristas ocultas
- lineas de fina de
segmentos
cortos y largos
alternados
- se utiliza en posiciones extremas de
piezas móviles ,ejes de simetría,
circunferencias de centros de
agujeros
- se utiliza en posiciones extremas de
piezas móviles ,ejes de simetría,
circunferencias de centros de
agujeros
- lineas de segmentos
cortos y
largos,alternados ,fina y
gruesa en los extremos
- se utiliza en planos de corte
- se utiliza en planos de corte
- Linea
continua
Gruesa
- TIPOS DE LINEAS
- norma española UNE 1032-1982
- Las lineas normalizadas son tipos de lineas con
espesores normalizados que se han determinado con el
objeto d e conseguir el mejor contraste entre ellas y
lograr la interpretacion mas fasil de un dibujo

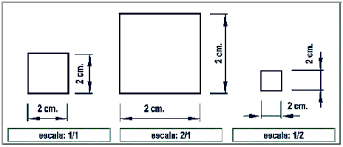

- ESCALAS NORMALIZADAS
- La Escala es la relación
que existe entre el
tamaño de un objeto
real y el dibujo que lo
representa
- Escala Natura
- Es cuando el tamaño fisico del
objeto representado en el
plano es el tamaño real .
- 1:1
- 1:1
- Es cuando el tamaño fisico del
objeto representado en el
plano es el tamaño real .
- Escala de Ampliación
- las escalas de ampliación Se
utiliza cuando hay que
hacer el plano de piezas
muy pequeñas o de detalles
de un plano. En este caso el
valor del numerador es más
alto que el valor del
denominador o sea que se
deberá dividir por el
numerador para conocer el
valor real de la pieza
- 50:1,20:1,10:1,5:1,2:1
- 50:1,20:1,10:1,5:1,2:1
- las escalas de ampliación Se
utiliza cuando hay que
hacer el plano de piezas
muy pequeñas o de detalles
de un plano. En este caso el
valor del numerador es más
alto que el valor del
denominador o sea que se
deberá dividir por el
numerador para conocer el
valor real de la pieza
- Escala de Reducción
- se utiliza cunado el
tamaño del objeto es
mas pequeño que el real
- 1:2.5, 1:5, 1:10,1:20,1:25,1:50
- 1:2.5, 1:5, 1:10,1:20,1:25,1:50
- se utiliza cunado el
tamaño del objeto es
mas pequeño que el real
- Escala Natura
- La Escala es la relación
que existe entre el
tamaño de un objeto
real y el dibujo que lo
representa

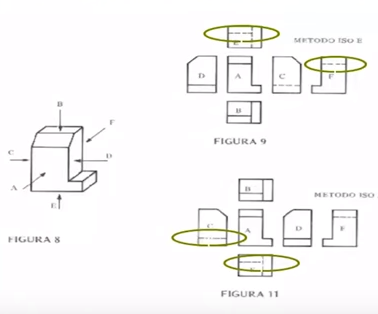

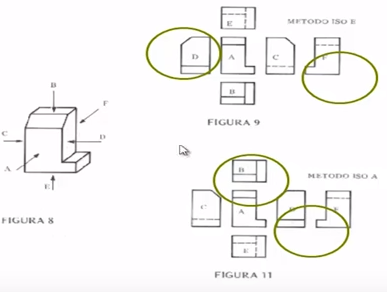

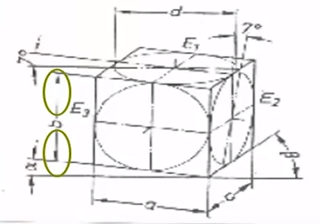

- VISTAS
- las vistas de un objeto son las
proyecciones ortogonales
,segun las distintas direscciones
de donde se mire o dispuesto en
seis planos, en forma de cubo
- Las reglas a seguir para la representación de las vistas
de un objeto, se recogen en la norma UNE 1-032-82,
“Dibujos técnicos: Principios generales de
representación”
- Vistas Auxiliares Una vista
auxiliar es cualquier otra
vista ortográfica de dibujo
de un objeto aparte de las
seis vistas ortográficas
principales; Vista frontal,
vista end, vista lateral, vista
posterior, vista inferior y
vista horizontal.
- Vistas Auxiliares Una vista
auxiliar es cualquier otra
vista ortográfica de dibujo
de un objeto aparte de las
seis vistas ortográficas
principales; Vista frontal,
vista end, vista lateral, vista
posterior, vista inferior y
vista horizontal.
- Las reglas a seguir para la representación de las vistas
de un objeto, se recogen en la norma UNE 1-032-82,
“Dibujos técnicos: Principios generales de
representación”
- las vistas de un objeto son las
proyecciones ortogonales
,segun las distintas direscciones
de donde se mire o dispuesto en
seis planos, en forma de cubo
- LINEAS NORMALIZADAS
