UNIDAD 2 NORMALIZADO Y VISTAS

Description

Mapa mental unidad 2
Victoria Diaz
Mind Map by Victoria Diaz, updated more than 1 year ago
Victoria Diaz
Created by Victoria Diaz about 8 years ago
21
0

Resource summary

UNIDAD 2 NORMALIZADO Y VISTAS
  1. Maria Victoria DIaz Cerquera grupo 21
    1. Formatos normalizados
      1. ICONTEC 1580
        1. ESCALAS
          1. ¿Que son?
            1. es la relación que existe entre dos figuras: una de ellas el dibujo y la otra la figura real
            2. ¿Como se construyen ?
              1. https://www.youtube.com/watch?v=CCws6pNPSis

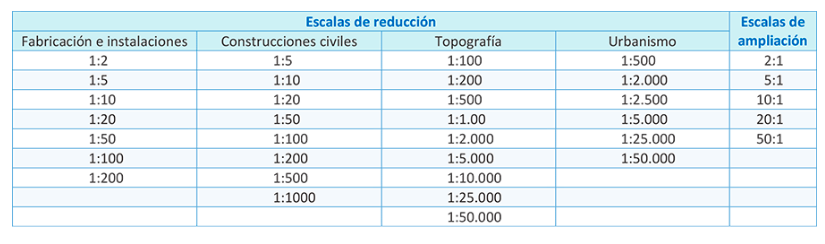

              2. ¿Cuales son las comunes?
                1. Escala grafica, triangulo univerzal de escalas, escala decimal transversal
            3. ICONTEC 2530

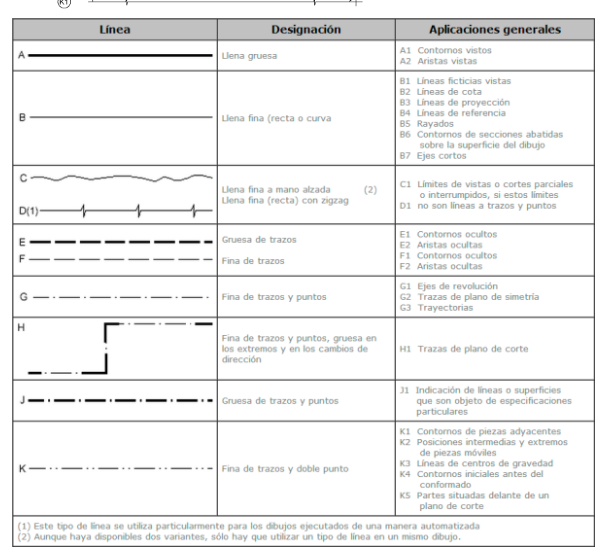

              1. LINEAS
                1. ¿Que son?
                  1. son utilizadas para marcar Contornos y vistas en el plano
                  2. ¿Como se construyen ?
                    1. se pueden construir a partir de un punto a otro de manera continua, tambien de manera punteada , de manera gruesa o delgada dependiendo de su uso
                    2. ¿Cuales son las comunes?
                      1. las mas comunes son: la continua; gruesa y delgada y la punteada
                2. ICONTEC 2526
                  1. VISTAS
                    1. ¿Que son?

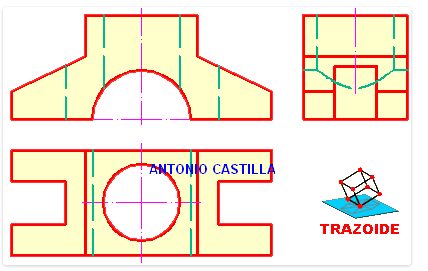

                      1. las las proyecciones ortogonales o directas de una objeto sobre un plano

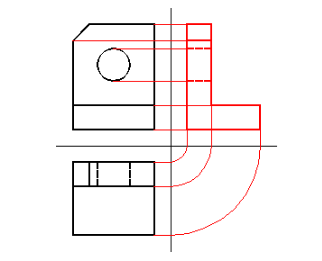

                      2. ¿como se obtienen?
                        1. • López L. (S.F.). Obtención de las vistas de un objeto. Dibujo tecnico.com. Recuperado el 17/ 06 de 2015 de: http://www.dibujotecnico.com/saladeestudios/teoria/normalizacion/Renorcuerpos/obtenciondevistas.php
                        2. Tipos de vistas
                          1. Especiales
                            1. VISTAS DE PIEZAS SIMÉTRICAS, VISTAS CAMBIADAS DE POSICIÓN, VISTAS DE DETALLES, VISTAS LOCALES, VISTAS GIRADAS, VISTAS DESARROLLADAS y VISTAS AUXILIARES OBLICUAS
                              1. vistas
                                1. Locales
                                  1. En elementos simétricos, se permite realizar vistas locales en lugar de una vista completa. lo que permite visualizar un objeto en particular dentro de la figura

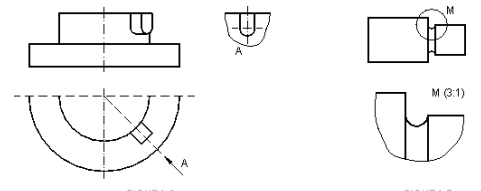

                                  2. Detalles
                                    1. se crea para definir una pieza dento del objeto y se marca con una letra mayuscula

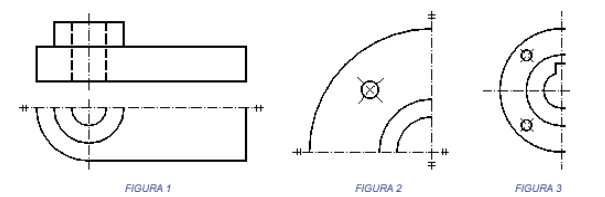

                                    2. Simétricas
                                      1. en caso de una figura con uno o mas ejes de simetría

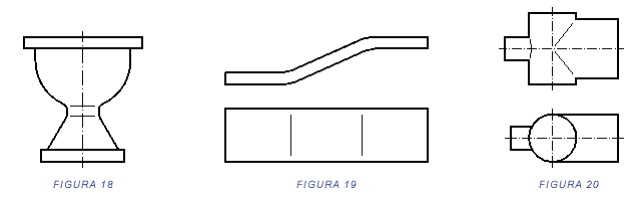

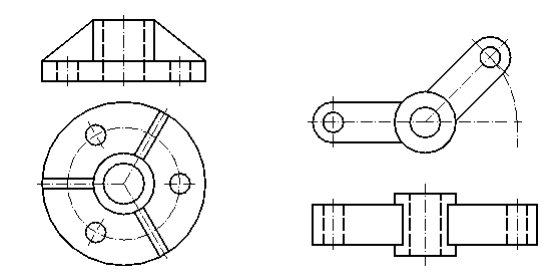

                                      2. Girados
                                        1. se representan en piezas con nervios o brazos que forman ángulos distintos de 90º respecto a las direcciones principales de los ejes
                                        2. Intersecciones
                                          1. Se utiliza para marcar el pazo de una linea en el olano ya sea real o ificticia

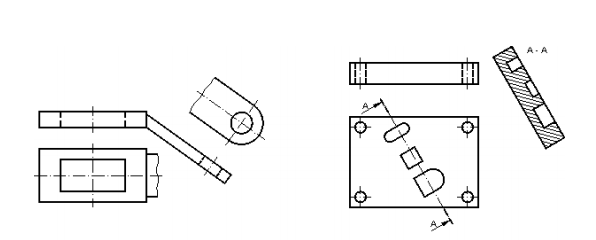

                                          2. Auxiliares
                                            1. se utilizan cuando hay elementos con piezas

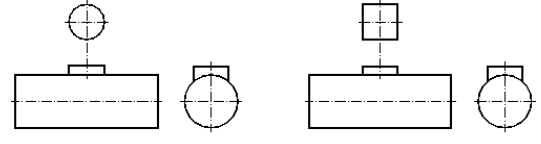

                                            2. Ficticias
                                              1. se generan cuando la figura no es clara : como en plezas redondas o dobladas
                                        3. Necesarias

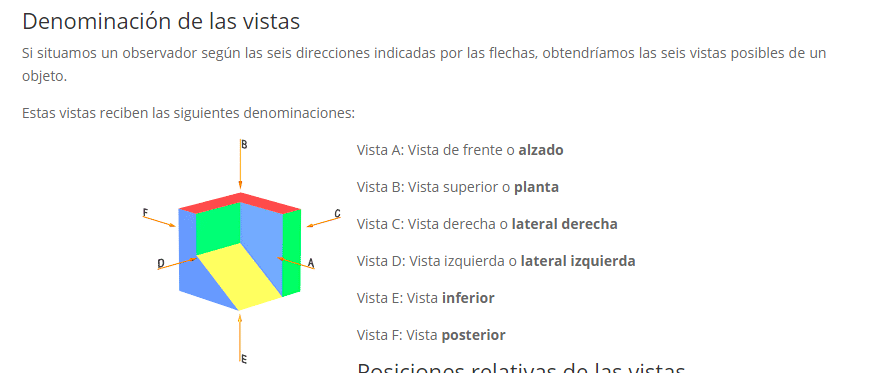

                                          1. Vista de frente o alzado, Vista superior o planta, Vista derecha o lateral, derecha. Vista izquierda o lateral izquierda, Vista inferior . Vista posterior
                                        4. Detalles

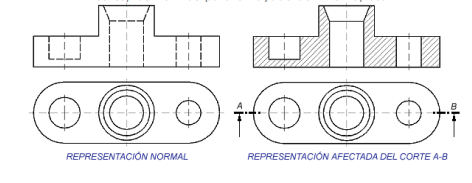

                                          1. Cortes
                                            1. se representa la eliminación de una pieza
                                            2. Secciones

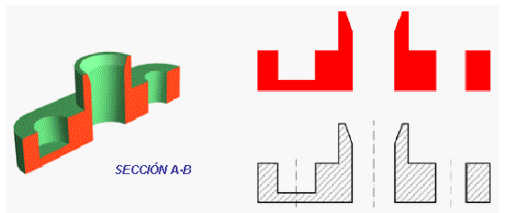

                                              1. Se denomina sección a la intersección del plano de corte con la pieza (la superficie indicada de color rojo )
                                              2. Roturas
                                                1. se utiliza para representar objetos largos, con los cuales se suprimen partes constantes y regulares en las piezas
                                            3. Dibujo y Diseno en Ingenieria Jensen (Ed 6) Capitulo 7
