Unidad 2: dibujo Proyectivo
  1. Formatos Normalizados

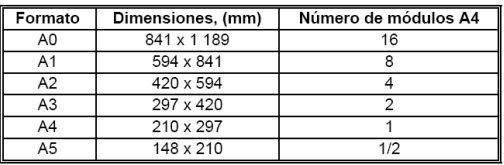

    1. los formatos normalizados están definidos por la norma NTC 1001 y están en orden de acuerdo a sus dimensiones de Largo y Ancho
      1. Los mas Comunes son: A0, A1, A2, A3, A4, A5
    2. Lineas normalizadas

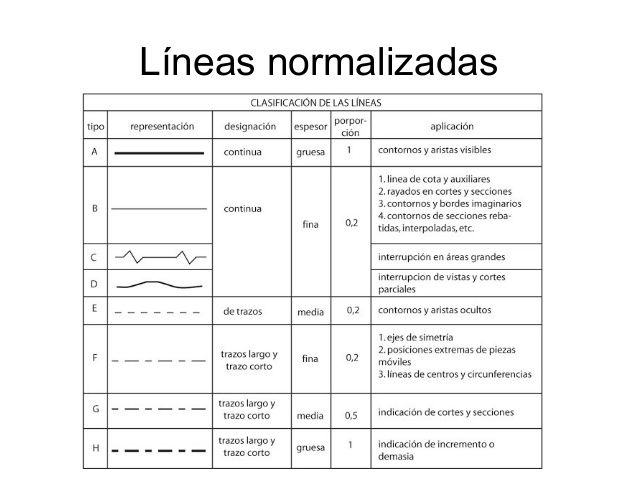

      1. Las lineas normalizadas se emplean en planos dependiendo del mensaje que quieran trasmitir, algunas de ellas las pueden ver en la siguiente tabla
      2. Escalas Normalizadas
        1. La escala es la relación que hay entre la dimensión lineal de un elemento de un objeto tal como se representa en el dibujo y la dimensión real del mismo elemento
          1. Las mas comunes son:
            1. Escala Natural: Escala con relación 1:1
              1. Escala de Ampliación: Escala en la cual la relación es mayor que 1:1. Se representa X:1
                1. Escala de Reducción: Escala en la cual es menor la relación que 1:1. Se representa por 1:X
            2. Vistas

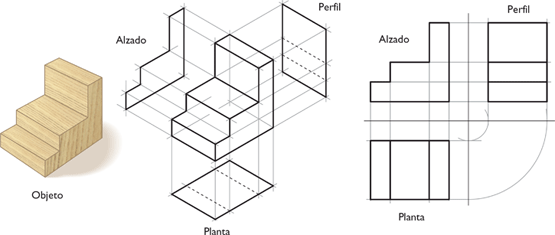

              1. Se denominan vistas principales de un objeto, a las proyecciones ortogonales del mismo sobre 6 planos, dispuestos en forma de cubo. También se podría definir las vistas como, las proyecciones ortogonales de un objeto, según las distintas direcciones desde donde se mire
                1. Vista Frontal, Superior, Lateral Izquierdo, Lateral Derecho, Inferior y vista Posterior

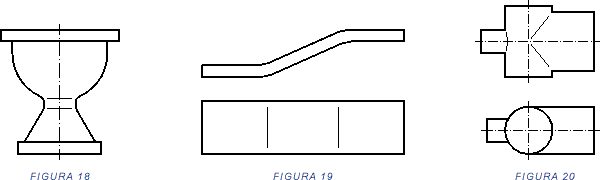

                2. Vistas Especiales
                  1. Simetricas

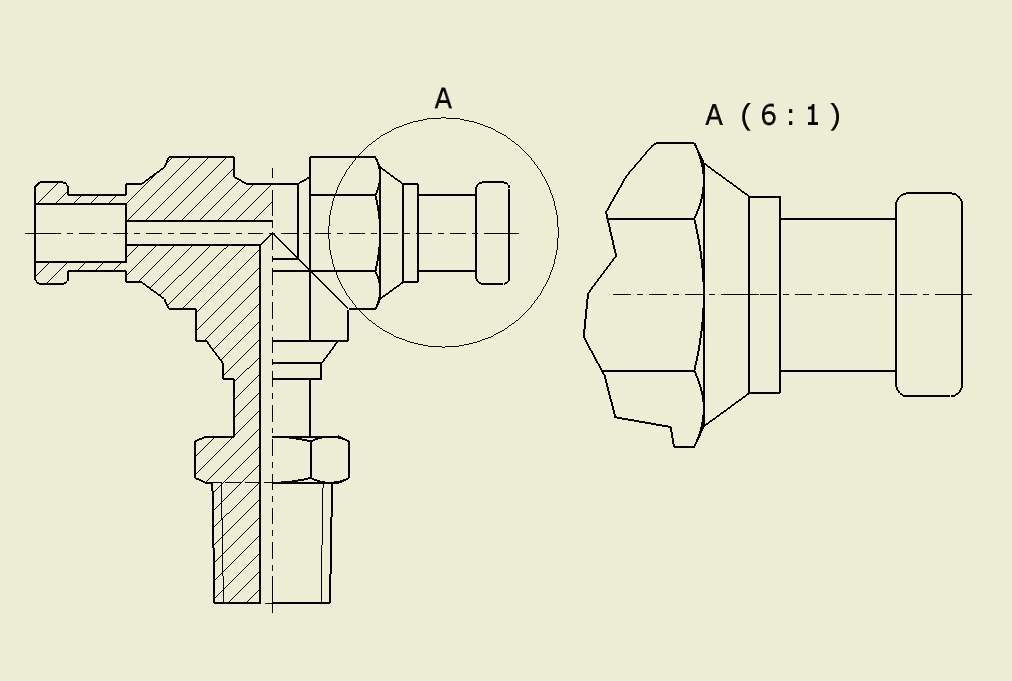

                    1. Detalles
                      1. Locales

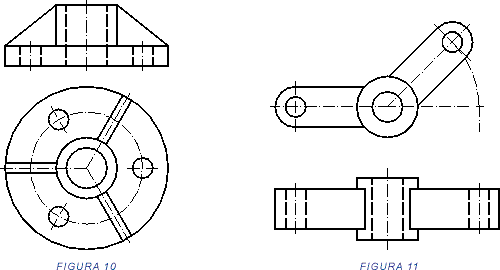

                        1. Giradas

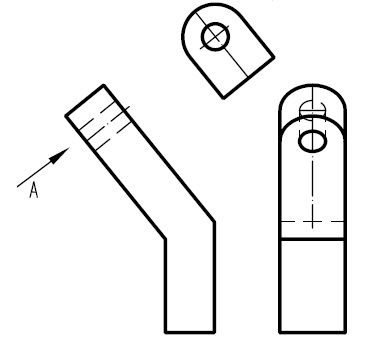

                          1. Auxiliares

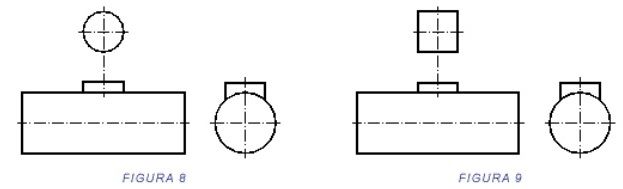

                            1. Intersecciones Ficticias

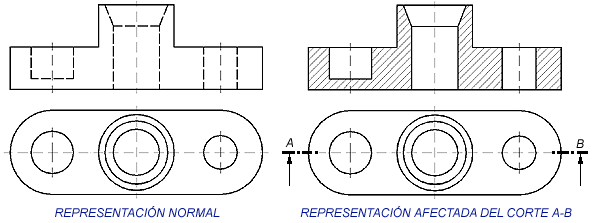

                            2. Cortes: Un corte es el artificio mediante el cual, en la representación de una pieza, eliminamos parte de la misma, con objeto de clarificar y hacer más sencilla su representación y acotación.

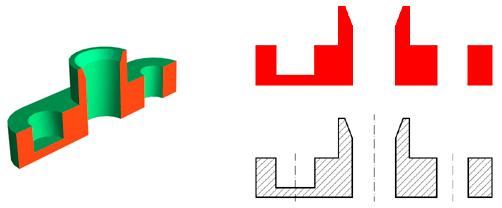

                              1. Secciones: Se denomina sección a la intersección del plano de corte con la pieza (la superficie indicada de color rojo), como puede apreciarse cuando se representa una sección, a diferencia de un corte, no se representa el resto de la pieza que queda detrás de la misma. Siempre que sea posible, se preferirá representar la sección, ya que resulta más clara y sencilla su representación.

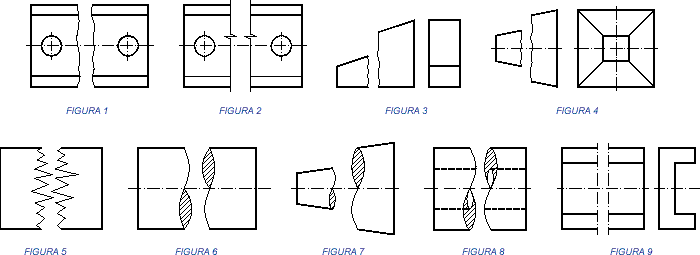

                                1. Roturas: Las roturas ahorran espacio de representación, al suprimir partes constantes y regulares de las piezas, y limitar la representación, a las partes suficientes para su definición y acotación.
