Elementos de aplicación de
dimensiones

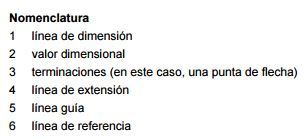

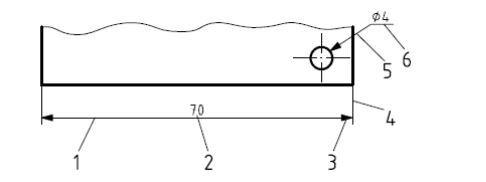

- Los elementos de aplicación de dimensiones son líneas de extensión, líneas de
dimensión, líneas guía, terminaciones, indicación de origen y valores
dimensionales

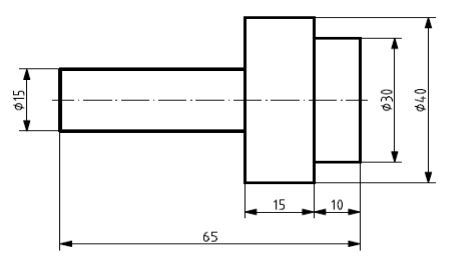

- Línea de dimensión
- Las líneas de dimensión
deben dibujarse con una
línea continua fina
- Deben indicarse en caso de:

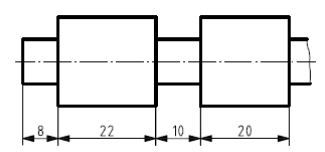

- Dimensiones lineales
paralelas a la longitud a
ser dimensionada

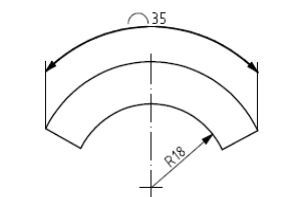

- Dimensiones angulares o
dimensiones de un arco
como un arco circular
alrededor del vértice del
ángulo o el centro del arco
- Radios generados desde el
centro geométrico del radio

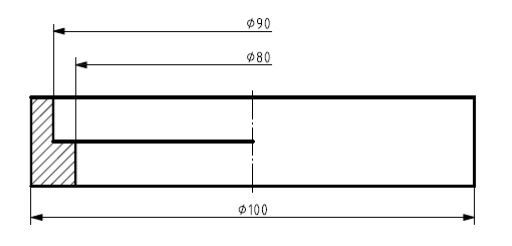

- Cuando el elemento se
muestra con un corte, la
línea de dimensión
correspondiente debe
mostrarse continua
- Dimensiones lineales
paralelas a la longitud a
ser dimensionada
- Deben indicarse en caso de:
- Las líneas de dimensión
deben dibujarse con una
línea continua fina

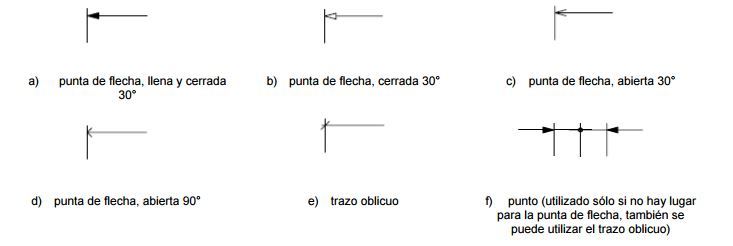

- Indicación de orígenes y terminaciones
- La terminación de las líneas de
dimensión debe estar de
acuerdo con una de las
representaciones mostradas
- La terminación de las líneas de
dimensión debe estar de
acuerdo con una de las
representaciones mostradas
- Línea de extensión
- Las líneas de extensión deben
extenderse aproximadamente 8
veces el ancho de línea más allá de la
línea de dimensión respectiva
- Las líneas de extensión deben ser
dibujadas perpendicularmente a la
longitud física correspondiente
- Las líneas de extensión se pueden
dibujar oblicuas, pero paralelas
entre ellas
- Líneas
oblicuas
- Los contornos de perfiles
proyectados hasta un punto
de intersección deben
extenderse
aproximadamente 8 veces el
ancho de línea mas allá del
punto de intersección
- Los contornos de perfiles
proyectados hasta un punto
de intersección deben
extenderse
aproximadamente 8 veces el
ancho de línea mas allá del
punto de intersección
- Contornos de
perfiles proyectados
- Las líneas de extensión
se aplican en el punto de
intersección de las
líneas de proyección
- Las líneas de extensión
se aplican en el punto de
intersección de las
líneas de proyección
- Las líneas de extensión deben ser
dibujadas perpendicularmente a la
longitud física correspondiente
- Las líneas de extensión deben
extenderse aproximadamente 8
veces el ancho de línea más allá de la
línea de dimensión respectiva
- Línea guía
- Las líneas guía deben
establecerse mediante una línea
continua fina
- Las líneas guía no deben dibujarse
más largas de lo necesario y deben ser
oblicuas al elemento, pero deben
tener un ángulo que las diferencie de
cualquier otra línea
- Las líneas guía no deben dibujarse
más largas de lo necesario y deben ser
oblicuas al elemento, pero deben
tener un ángulo que las diferencie de
cualquier otra línea
- Las líneas guía deben
establecerse mediante una línea
continua fina
- Valores dimensionales
(dimensiones básicas)
- Deben indicarse en los dibujos con
caracteres de tamaño apropiado
para asegurar la completa
legibilidad en el dibujo original
- Deben colocarse paralelos a la línea
de dimensión, centrados y
ligeramente arriba de la misma
- Los valores dimensionales deben
colocarse de tal manera que no se
crucen o se separen por cualquier
otra línea
- Los valores dimensionales deben
colocarse de tal manera que no se
crucen o se separen por cualquier
otra línea
- Deben indicarse en los dibujos con
caracteres de tamaño apropiado
para asegurar la completa
legibilidad en el dibujo original
- Línea de dimensión
