Unidad 2 Dibujo Proyectivo
Formatos Normalizados
Son los requerimientos que se establecen para diferentes formatos de dibujo
Normalizados
Conjunto de reglas y preceptos aplicables al diseño
Establece pausas para representar objetos y proyectos tecnicos
Formatos
Es el pliego de papel cortado
Sobre el que se dibuja

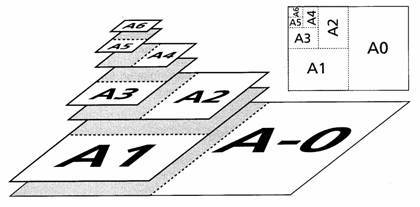

Formatos serie A
Se emplea para el dibujo tecnico
Se utiliza horizontal o vertical segun el dibujo
A0
841X1189
A1
594X841
A2
420X594
A3
297X420
A4
210X297

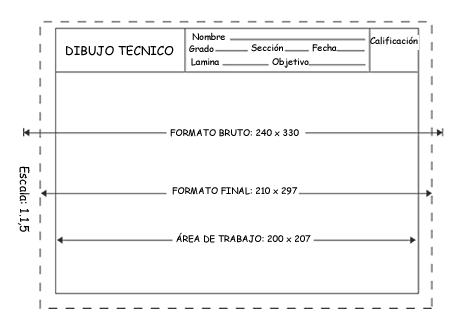

Estos contienen
Recuadro del dibujo
Zona del dibujo
Margen del recuadro
Zona del Rotulo
Doraydy Gonzalez Arias Codigo: 1073173861 Grupo: 212060-3 Periodo 2016-4

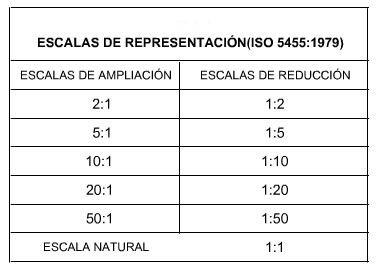

Escalas normalizadas
Relación que existe entre
las dimensiones del dibujo y sus correspondientes dimensiones en la realidad
Posibilita tomar medidas sin que sea necesario realizar una ampliacion o una reduccion
Escalas
Reduccion
1:x
Medida menor del objeto
Fabricacion e instalaciones
Construcciones civiles
Topografia
Urbanismo
Ampliación
x:1
Doble de la medida real del objeto
Tamaño Natural
1:1
Medida real del objeto
Vistas

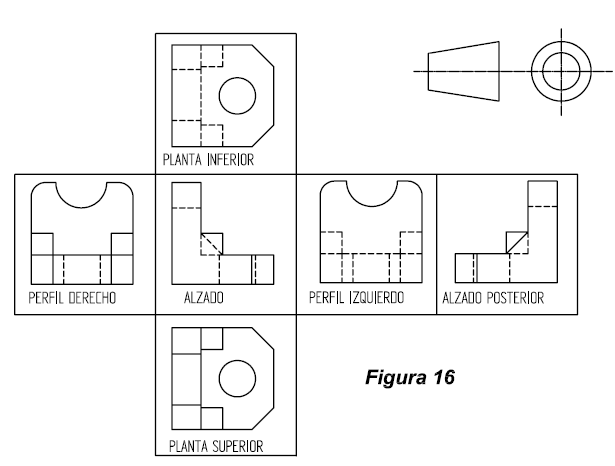

Vistas principales de un objeto
También se podría definir las vistas como, las proyecciones ortogonales de un objeto
Dominación de las vistas
Vista de frente o alzado
Vista superior o planta
Vista derecha o lateral derecha
Vista izquierda o lateral izquierda
Vista inferior
Vista posterior
Vistas especiales

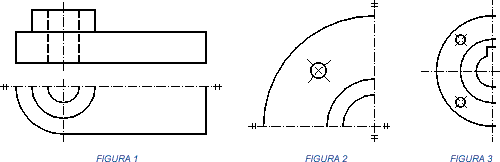

Vistas de piezas simétricas
Se puede representarse dicha pieza mediante una fracción de su vista

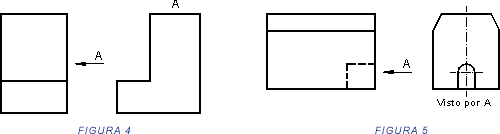

Vistas cambiadas de posición
una vista no ocupe su posición según el método adoptado
se indicará la dirección de observación mediante una flecha y una letra mayúscula

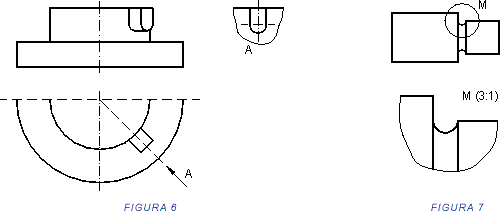

Vistas de detalle
La pieza no queda bien definida en las vistas normales
podrá dibujarse un vista parcial de dicho detalle

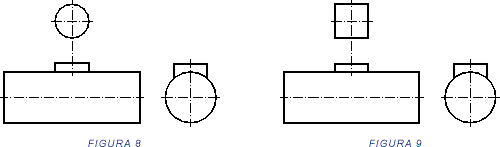

Vistas locales
permite realizar vistas locales en lugar de una vista completa
Estas vistas locales se dibujan con línea gruesa, y unidas a la vista principal por una línea fina de trazo y punto

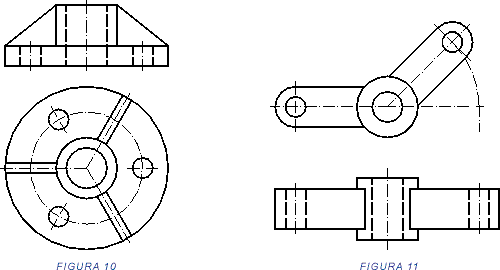

Vistas giradas
Representa elementos
que en su vista normal no aparecerían con su verdadera forma

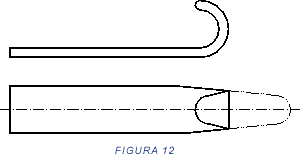

Vistas desarrolladas
En piezas obtenidas por doblado o curvado
Cortes, secciones y roturas
Se realiza por la complejidad de las piezas en su interior

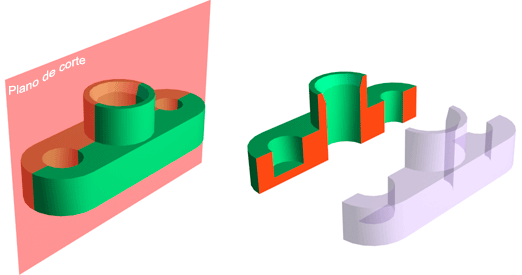

Corte
es el artificio mediante el cual, en la representación de una pieza
Adoptado uno o varios planos de corte, eliminaremos ficticiamente de la pieza

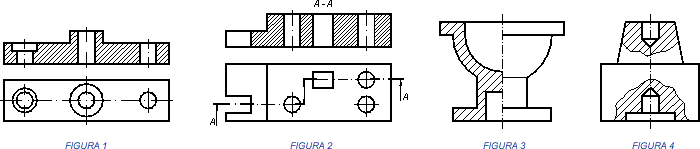

Tipos de cortes
Corte total
es el producido por uno o varios planos
dejando solamente en vista exterior las aristas de contorno
Semicorte
Se representa media pieza en sección y la otra mitad en vista exterior
Corteparcial
Se representa pequeños detalles interiores de una pieza
Lineas normalizadas
se utilizan diferentes tipos de líneas, sus tipos y espesores
Linea fina
Linea gruesa
Liena fina a mano alzada
Linea recta con ZigZag
Gruesa de trazos
Fina de trazos
Fina de trazos y puntos
Gruesa de trazos y puntos
Fina de trazos y puntos dobles
Anchura de las lineas
0,18 – 0,25 – 0,35 – 0,5 – 0,7 – 1 – 1,4 y 2 mm
