dibujo proyectivo
- SE CARARTERIZA POR
- FORMATOS NORMALIZADOS
- son
- soportes que se utilizan
para la representacion de
objetos de ingeniería y
tienen medidas que se
aceptan de manera
generalizada a nivel
internacional.
- se rigen por las
normas: ISO
5457, ICONTEC 1001,
UNE 1-026-83/2
- formato A0, A1, A3, A4, A5, A6.
- formato B0, B1, B2, B3, B4,
B5, B6, B7, B8, B9 Y B10.
- formato C0, C1, C2, C3,
C4, C5, C6, C7 Y C8.
- se rigen por las
normas: ISO
5457, ICONTEC 1001,
UNE 1-026-83/2
- soportes que se utilizan
para la representacion de
objetos de ingeniería y
tienen medidas que se
aceptan de manera
generalizada a nivel
internacional.
- son

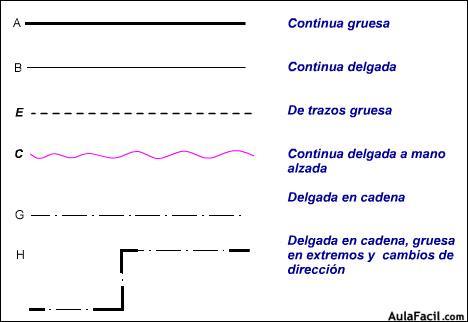

- LINEAS NORMALIZADAS
- son
- cada una de las
lineas que
conforman un
gráfico, se
clasifican segun
su grosor o su
forma.
- continua gruesa
- Se usa en contornos vistos y aristas vistas.
- Se usa en contornos vistos y aristas vistas.
- continua delgada
- se usa en lineas ficticias vistas, lineas de cota, lineas de
proyeccion, lineas de referencia, rayados, contornos de
seciones abatidas sobre la superficie del dibujo, ejes
cortos.
- se usa en lineas ficticias vistas, lineas de cota, lineas de
proyeccion, lineas de referencia, rayados, contornos de
seciones abatidas sobre la superficie del dibujo, ejes
cortos.
- de trazos gruesa
- contornos ocultos, aristas ocultas.
- contornos ocultos, aristas ocultas.
- continua delgada a mano alzada
- tipo D1 limites de vistas o cortes parciales, si
no son lineas a trazos y puntos.
- tipo D1 limites de vistas o cortes parciales, si
no son lineas a trazos y puntos.
- delgada en cadena
- contornos de piezas adyacentes, posiciones
intermediarias y extremos de piezas móviles,
linea de centros de gravedad, contornos
iniciales antes del conformado, partes
situadas de un plano de corte.
- contornos de piezas adyacentes, posiciones
intermediarias y extremos de piezas móviles,
linea de centros de gravedad, contornos
iniciales antes del conformado, partes
situadas de un plano de corte.
- delagada en cadena y gruesa en
extremos y cambios de direccion
- trazas de planos de corte
- trazas de planos de corte
- de trazos fina
- contornos secundarios ocultos, aristas secundarias ocultas.
- contornos secundarios ocultos, aristas secundarias ocultas.
- gruesa en cadena
- indicacion de linas o superficies que son
objeto de especificaciones particulares.
- indicacion de linas o superficies que son
objeto de especificaciones particulares.
- NTC 1687
- continua gruesa
- cada una de las
lineas que
conforman un
gráfico, se
clasifican segun
su grosor o su
forma.
- son
- ESCALAS NORMALIZADAS
- son
- la relación que existe
entre la dimensión
dibujada respecto de
su dimensión real.
- NTC 1580
- NTC 1580
- la relación que existe
entre la dimensión
dibujada respecto de
su dimensión real.
- se pueden construir mediante
- uso escalimetros
- escala gráfica
- triangulo universal de escalas
- escala decimal de transversal
- uso escalimetros
- algunas son
- escala de ampliacion
- 50:1, 20:1, 10:1, 5:1, 2:1
- 50:1, 20:1, 10:1, 5:1, 2:1
- escala natural
- 1:1
- 1:1
- escala de reducción
- 1:2, 1:5, 1:10, 1:20, 1:50,
1:100, 1:200, 1:500, 1:1000,
1:2000, 1:5000 y 1:10000
- 1:2, 1:5, 1:10, 1:20, 1:50,
1:100, 1:200, 1:500, 1:1000,
1:2000, 1:5000 y 1:10000
- escala de ampliacion
- son
- VISTAS
- se obtienen
- las vistas se obtienen
situando el puntos de vista
en seis direciones hacia el
objeto
- las vistas se obtienen
situando el puntos de vista
en seis direciones hacia el
objeto
- vistas necesarias
- son seis: vista de frente o
alzado, vista superior o de
planta, vista derecha o lateral
derecha, vista izquierda o lateral
izquierda, vista inferior, vista
posterior.
- son seis: vista de frente o
alzado, vista superior o de
planta, vista derecha o lateral
derecha, vista izquierda o lateral
izquierda, vista inferior, vista
posterior.
- vistas especiales
- vistas de piezas simetricas
- vistas cambiadas de posicion
- vistas de detalles
- vistas locales
- vistas giradas
- vistas desarrolladas
- representaciones convencionales
- vista auxiliares oblicuas
- intersecciones ficticias
- vistas de piezas simetricas
- cortes
- artificio
mediante el cual,
en la
representacion
de una pieza
eliminamos
parte de la
misma
- corte total
- semicorte
- corte parcial
- corte total
- artificio
mediante el cual,
en la
representacion
de una pieza
eliminamos
parte de la
misma
- secciones
- es la interseccion de un
plano de corte con la pieza
en la parte interna o la
parte necesaria para su
expresion
- pueden ser
- secciones abatidas sin desplazamiento
- secciones abatidas con desplazamiento
- secciones abatidas sucesivas
- secciones abatidas sin desplazamiento
- pueden ser
- es la interseccion de un
plano de corte con la pieza
en la parte interna o la
parte necesaria para su
expresion
- roturas
- ahorran espacio de
representacion al
suprimir partes
constantes y
regulares de las
piezas,y limita la
representacion a las
partes suficientes
para su definición y
acotcion.
- ahorran espacio de
representacion al
suprimir partes
constantes y
regulares de las
piezas,y limita la
representacion a las
partes suficientes
para su definición y
acotcion.
- son proyecciones
ortagonales de un objeto,
segun distintas direcciones
desde donde se mire
- se obtienen
- FORMATOS NORMALIZADOS
- libro de jensen
- normas ICONTEC
- GUSTAVO ADOLFO CABRERA OVIEDO
CURSO 212060_84
