DIBUJO PROYECTIVO

Description

DIBUJO PROYECIVO
victor Alfonso Quintero Quintero
Mind Map by victor Alfonso Quintero Quintero, updated more than 1 year ago
victor Alfonso Quintero Quintero
Created by victor Alfonso Quintero Quintero about 8 years ago
34
0

Resource summary

DIBUJO PROYECTIVO
  1. FORMATOS NORMALIZADOS
    1. son las dimensiones que debe tener una hoja con respecto a su largo y ancho.
      1. estas dimensiones se obtienen mediante la aplicacion de tres reglas:
        1. REFERENCIA:El formato de base AO, tiene metro cuadrado de superficie
          1. SEMEJANZA: la relacion entre los lados del formato es la que existe entre el valor del lado de un cuadrado y la longitud de su diagonal
            1. DOBLADO: Al doblar un formato por la mitad de su lado mayor, se obtienen dos formatos iguales

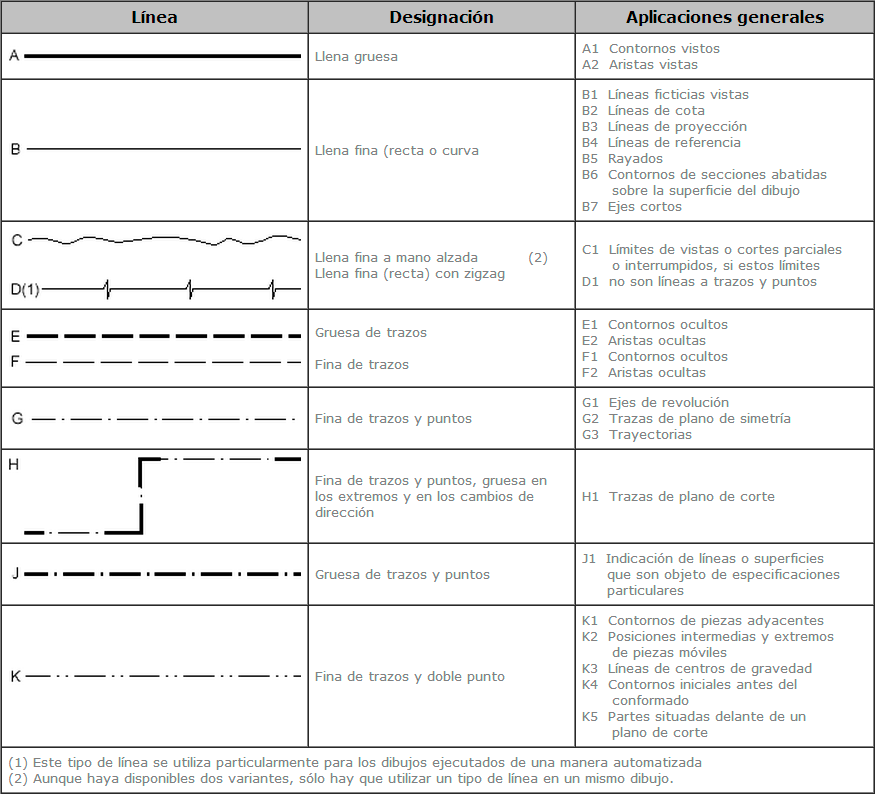

        2. LINEAS NORMALIZADAS
          1. En dibujo tecnicos se utilizan diferentes tipos de lineas, sus tipos y espesores

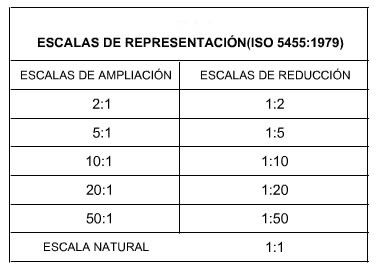

          2. ESCALAS NORMALIZADAS
            1. NTC 1580
              1. Es la relación existente entre la dimensión lineal de un elemento de un objeto tal como se representa en el dibujo y la dimensión real del mismo.
                1. escalas mas comunes
                  1. ESCALA NATURAL
                    1. escala con relacion 1:1, el tamaño del dibujo es igual al objeo real
                      1. se realiza un dibujo por un dibujante o un sistema CAD y dicho dibujo debe tener dimensiones en todas sus vistas del mismo tamaño del objeto real de referencia
                    2. ESCALA DE AMPLIACION
                      1. escala en la cual la relacion es menor que 1:1; se representa por 1:X
                        1. se realiza un dibujo por un dibujante o un sistema CAD y dicho dibujo debe tener dimensiones en todas sus vistas reducidas segun la escala
                      2. ESCALA DE REDUCCION
                        1. escala en la cual la relacion es mayor que 1:1; se representa por X:1
                          1. se realiza un dibujo por un dibujante o un sistema CAD y dicho dibujo debe tener dimensiones en todas sus vistas ampliadas segun la escala
                2. VISTAS
                  1. como se obtienen :
                    1. se supone un objeto en un cubo, sobre cuyas seis caras se realizaran las correspondientes proyecciones ortogonales
                      1. VISTAS ESPECIALES

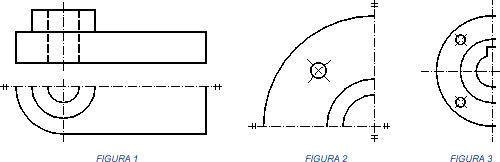

                        1. VISTAS DE PIEZAS SIMETRICAS
                          1. la traza del plano de simetria que limita e contorno de la vista, se marca a cada uno de sus extremos con pequeños trazos finos paralelos,perpendiculares al eje

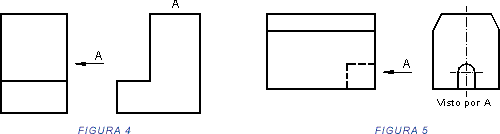

                          2. VISTAS CAMBIADAS DE POSICION
                            1. Si en alguna eventualidad, una vista no ocupe su posición según el método adoptado, se indicara la dirección de observación mediante una flecha y una letra mayúscula.

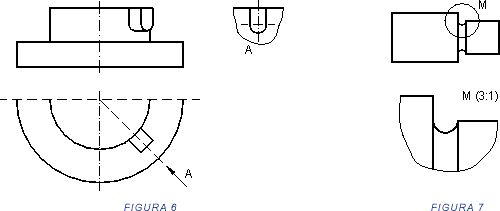

                            2. VISTAS DE DETALLES
                              1. Si un detalle de una pieza, no queda bien definido mediante las vistas normales, podrá dibujarse una vista parcial de dicho detalle
                              2. VISTAS LOCALES
                                1. Se dibujan con línea gruesa y unida a la vista principal por una línea fina de trazo y punto

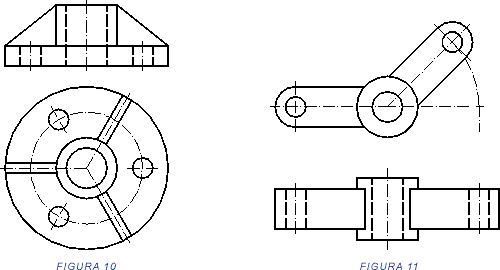

                                2. VISTAS GIRADAS
                                  1. Tiene como objetivo de esta vista es evitar la representación de elementos de objetos, que en vista normal no aparecerían con su verdadera forma

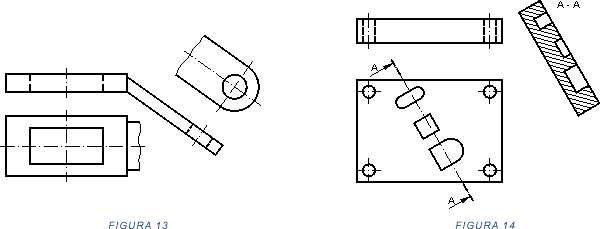

                                  2. VISTAS AUXILIARES OBLICUAS
                                    1. Se pueden presentar elementos en piezas, que resultan oblicuos respecto a los planos de proyección. Con el objeto de evitar la proyección deformada de esos elementos, se procede a realizar su proyección sobre planos auxiliares oblicuos

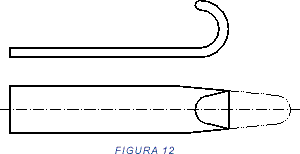

                                    2. VISTAS DESARROLLADAS
                                      1. Para piezas obtenidas por doblados o curvado, se hace necesario representar el contorno primitivo de dicha pieza antes de su confirmación, para aprecias su forma y dimensiones antes del proceso de doblado

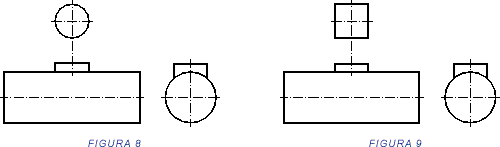

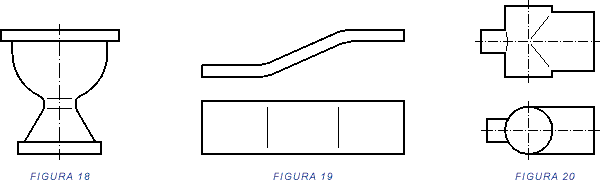

                                      2. INTERSECCIONES FICTICIAS
                                        1. Cuando las interacciones en superficie no se produce de forma clara, es el caso de los redondeos, chaflanes, piezas obtenidas de doblado o interacciones de cilindros de igual o distintos diámetros.

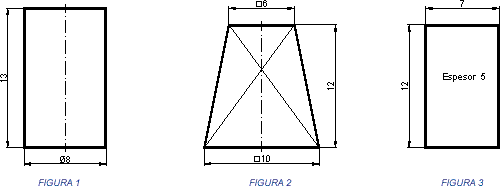

                                      3. VISTAS NECESARIAS
                                        1. Se puede expresar lo mas simple posible, salvo en pieza muy complejas, bastara con a representacion del alzado planta y una vista lateral
                                  3. CORTES, SECCIONES Y ROTURAS

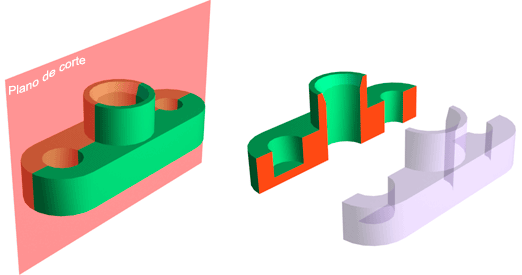

                                    1. CORTE
                                      1. cuando se elimina parte de la pieza de un dibujo con objeto de clarificar y hacer mas sencilla su representación y acotación.

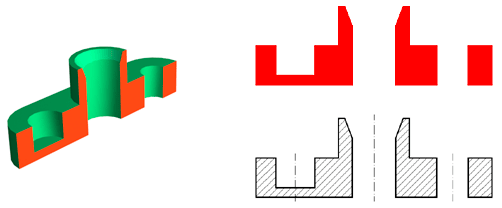

                                      2. SECCION
                                        1. Es la intersección del plano de corte con la pieza.

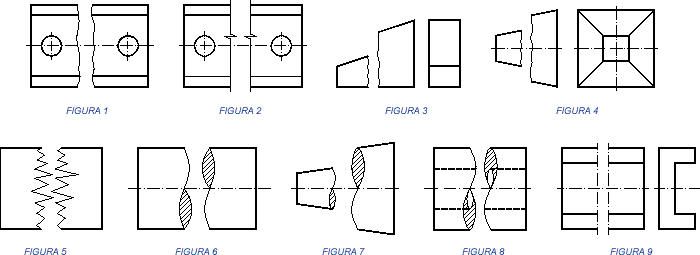

                                        2. ROTURA
                                          1. Cuando hay que dibujar objetos largos se representan interrumpidos de líneas de rotura. Las roturas ahorran espacio de representación.
                                        3. VICTOR ALFONSO QUINTERO QUINTERO- GRUPO 35- PERIODO 4
