DIBUJO DE LA INGENIERIA

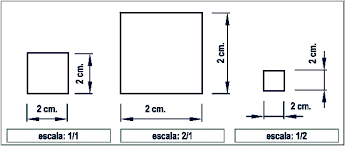

  1. ESCALAS NORMALIZADAS
    1. ES LO QUE EXPRESA LA RELACION ENTRE LA MEDIDA LINEAL DE LA REPRESENTACION DE UN ELEMENTO Y SU MEDIDA REAL LINEAL
      1. ESTAS ESCALAS SON
        1. ESCALA NATURAL
          1. ESCALA 1:1; MEDIDA REAL DEL OBJETO
          2. ESCALAS DE REDUCCION
            1. ESCALA 1:2;MEDIDA MENOR AL OBJETO REAL
            2. ESCALAS DE AMPLIACION
              1. ESCALA 2:1;ES EL DOBLE DE LA MEDIDA REAL DEL OBJETO
          3. FORMATOS NORMALIZADOS
            1. ESTOS FORMATOS SE CONSTRUYEN SEGUN UNOS INDICADORES
              1. MARGENES, SE DEBE DIBUJAR UN RECUADRO INTERIOR COMO LO INDICA LA NORMA
                1. CUADRO DE ROTULACION VA EN LA PARTE INFERIOR DERECHA
                  1. SEÑALES DE CENTRADO, PARA FACILITAR LA REPRODUCCION
                    1. SEÑALES DE ORIENTACION, PARA UBICAR LA POSICION DE LA HOJA
                      1. ISLENA MOYA MOLINA CODIGO 1073238785 GRUPO: 212060_3 INGENIERIA INDUSTRIAL
                      2. GRADUACION METRICA DE REFERENCIA
                      3. >FORMATO A -0 >FORMATO A-1 >FORMATO A-2 >FORMATO A 3
                        1. SE LE LLAMA FORMATO NORMALIZADO A LA HOJA EN LA QUE SE REALIZA UN DIBUJO, CUYA FORMA Y DIMENSIONES ESTAN NORMALIZADAS SEGUN LAS NORMAS ICONTEC
                        2. LINEAS NORMALIZADAS
                          1. EN LOS DIBUJOS TÉCNICOS SE UTILIZAN DIFERENTES TIPOS DE LÍNEAS, SUS TIPOS Y ESPESORES, HAN SIDO NORMALIZADOS EN LAS DIFERENTES NORMAS.
                            1. ESTAS SON LAS MAS COMUNES
                              1. LLENA GRUESA,
                                1. CONTORNOS,VISTAS Y ARISTAS
                                2. LLENA FINA -RECTA O CURVA
                                  1. LINEAS FICTICIAS Y SOBRE EL DIBUJO
                                  2. LINEAS DE TRAZOS
                                    1. PARA CONTORNOS OCULTOS
                                    2. LINEAS A MANO ALZADA
                                      1. LIMTES DE VISTAS O CORTES
                                    3. ESTAS LINEAS SON CONTRUIDAS
                                      1. SEGUN SU GROSOR LA GAMA NORMALIZADA ES:0,18; 0,25; 0,35; 0,5; 1,4 Y 2 mm
                                    4. VISTAS
                                      1. SITUAMOS EL OBJETO Y OBSERVAMOS SEIS VISTAS
                                        1. VISTA DE FRENTE O ALZADOI
                                          1. VISTA SUPERIOR O PLANTA
                                            1. VISTA DERECHA O LATERAL DERECHA
                                              1. VISTA IZQUIERDA O LATERAL IZQUIERDA
                                                1. VISTA INFERIOR
                                                  1. VISTA POSTERIOR
                                                  2. VISTAS NECESARIAS
                                                    1. PARA QUE LA PIEZA QUEDE TOTALMENTE DEFINIDA SEGUIREMOS CIERTOS CRITERIO COMO
                                                      1. MINIMAS
                                                        1. SUFICIENTES
                                                          1. ADECUADAS
                                                        2. VISTAS ESPECIALES
                                                          1. CON EL OBJETO DE CONSEGUIR REPRESENTACIONES MAS CLARAS
                                                            1. CLASES DE VISTAS ESPECIALES
                                                              1. VISTAS DE PIEZAS SIMETRICAS
                                                                1. PUEDE REPRESENTARSE DICHA PIEZA MEDIANTE UNA FRACCION DE SU VISTA
                                                                2. VISTAS CAMBIADAS DE POSICION
                                                                  1. CUANDO UNA VISTA NO OCUPA SU POSICION SE INDICARA LA DIRECCION MEDIANTE UNA FLECHA
                                                                  2. VISTAS DE DETALLE
                                                                    1. SI UNA PIEZA NO QUEDA BIEN DEFINIDA MEDIANTE LAS VISTAS NORMALES PODRA DIBUJARSE UNA VISTA PARCIAL
                                                                    2. VISTAS LOCALES
                                                                      1. SE PERMITE REALIZAR VISTAS LOCALES EN LUGAR DE VISTAS COMPLETAS
                                                                      2. VISTAS GIRADAS
                                                                        1. TIENEN COMO OBJETO EL EVITAR LA REPRESENTACION DE ELEMENTOS QUE NO APARECERIAN CON SU VERDADERA FORMA
                                                                        2. VISTAS AUXILIARES
                                                                          1. CON EL OBJETO DE EVITAR LA PROYECCION DEFORMADA DE UN OBJETO
