DIBUJO PROYECTIVO MOMENTO 2

FORMATOS NORMALIZADOS
1. HOJA DE PAPEL EN LA QUE SE REALIZA EL DIBUJO
  1. norma UNE 1026-2 83 Parte 2- Equivalente a la ISO 5457

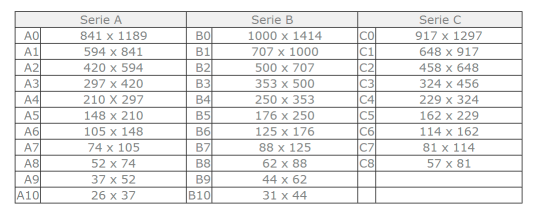

2. Dimensiones
3. PLEGADO
  1. NORMA- UNE – 1027 – 95,
4. Indicaciones en los formatos
  1. Márgenes
  2. Cuadro de rotulación
  3. Señales de centrado
  4. Señales de orientación
  5. Graduación métrica de referencia
LINEAS NORMALIZADAS
1. norma UNE 1-032-82, equivalente a la ISO 128-82.
  1. DESIGNACION
    1. LLENA GRUESA
    2. LLENA FINA(RECTA O CURVA)
    3. LLENA FIN A MANO ALZADA - LLENA FINA CON ZIGZA
    4. GRUESA DE TRAZOS - FINA DE TRAZOS
    5. FINA DE TRAZOS Y PUNTOS- GRUESA EN LOS EXTREMOS Y EN LOS CAMBIOS DE DIRECCION
    6. GRUESA DE TRAZOS Y PUNTOS
    7. FINA DE TRAZOS Y DOBLE PUNTOS
  2. Anchuras de las líneas - 0,18 – 0,25 – 0,35 – 0,5 – 0,7 – 1 – 1,4 y 2 mm.
  3. Espaciado entre las líneas - 0.7 mm
  4. Orden de prioridad de las líneas coincidentes
    1. Contornos y aristas vistos.
    2. Contornos y aristas ocultos.
    3. Trazas de planos de corte.
    4. Ejes de revolución y trazas de plano de simetría.
    5. Líneas de centros de gravedad.
    6. Líneas de proyección
  5. Terminación de las líneas de referencia
    1. En un punto
    2. En una flecha
    3. Sin punto ni flecha
ESCALAS NORMALIZADAS
1. norma UNE-EN ISO 5455:1996
  1. Relación entre la dimensión dibujada respecto de su dimensión real
    1. DIMENSION REAL
    2. DIMENSION EN EL DIBUJO

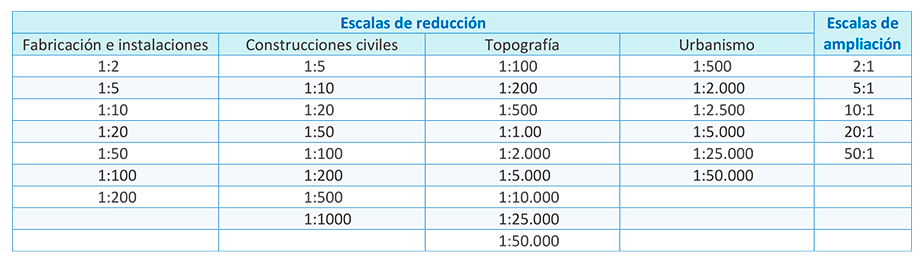

  2. DE REDUCCION Y AMPLIACION
VISTAS
1. GENERALIDADES
  1. proyecciones ortogonales de un objeto
    1. NORMA UNE 1-032-82
      1. NORMA ISO 128-82.

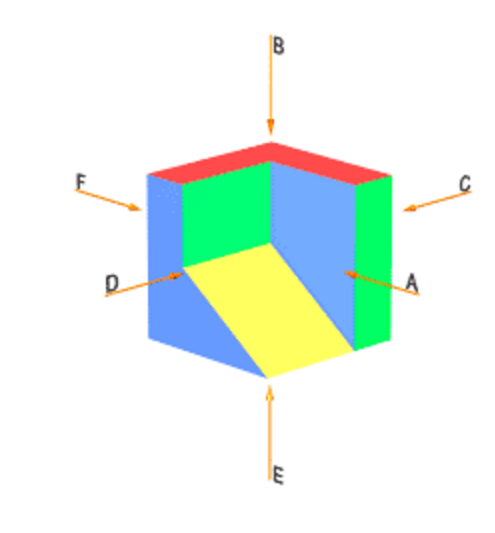

2. DENOMINACION DE LAS VISTAS
  1. Vista A- Vista de frente o alzado
  2. Vista B-Vista superior o planta
  3. Vista C -Vista derecha o lateral derecha
  4. Vista D-Vista izquierda o lateral izquierda
  5. Vista E-Vista inferior
  6. VISTA F- Vista posterior
3. POSICIONES RELATIVAS

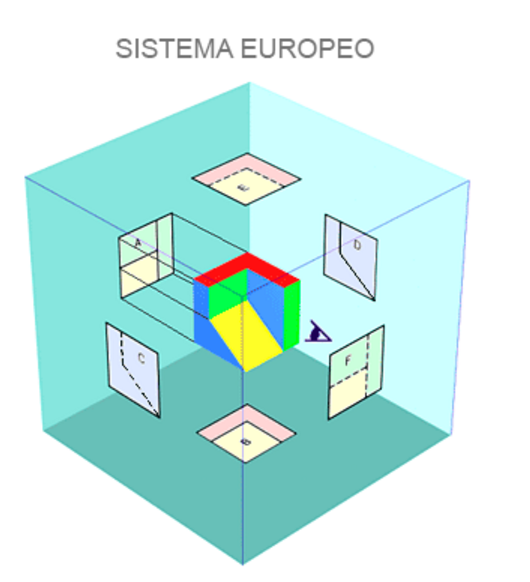

  1. SISTEMA EUROPEO

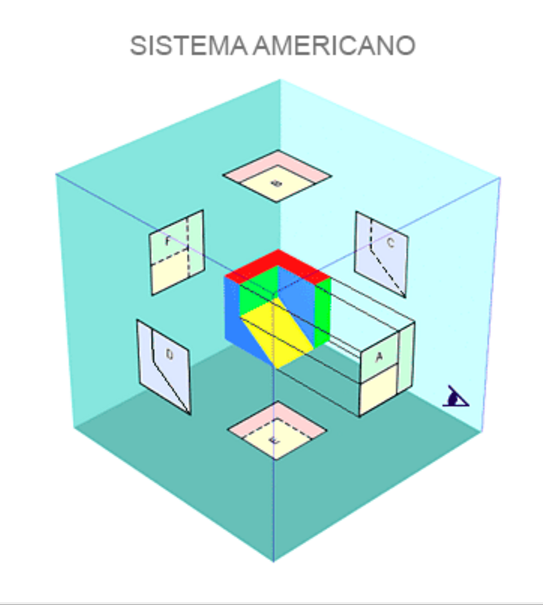

  2. SISTEMA AMERICANO
ANGELA MARIA LOZANO RAMIREZ_212060_74_16_04
