ARQUITECTURA Y TOPOLOGIAS DE RED
LAN
- Las topologias y arquitecturas son elementos fundamentales para el diseño de
una red de computadoras .
- Hay dos tipos de topologias de LAN la física y la lógica el tipo de topologia
determina las capacidades de red por ejemplo facilidad de configuración
velocidad y longitudes de cables.
- TOPOLOGIAS FÍSICAS
- Una topologia física define el modo en
que se conectan computadoras,
impresoras y otros dispositivos a una red.
las topologias fisicas de LAN comunes:
Bus, Anillo, Estrella y Malla
- BUS

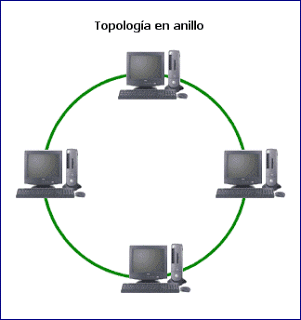

- ANILLO

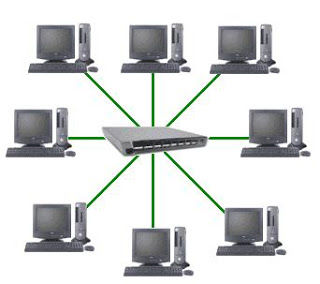

- ESTRELLA

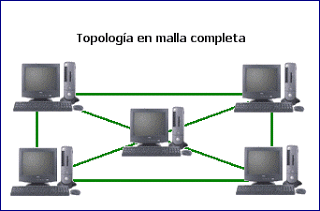

- MALLA

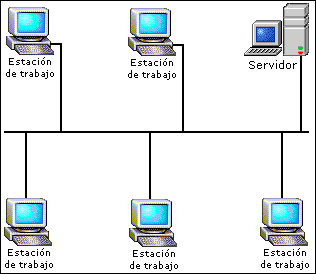

- BUS
- Una topologia física define el modo en
que se conectan computadoras,
impresoras y otros dispositivos a una red.
las topologias fisicas de LAN comunes:
Bus, Anillo, Estrella y Malla
- TOPOLOGIA LOGICAS
- Una topologia logica describe la
forma en que el host accede al
medio y se comunica en la red a
través de un medio como un cable o
las ondas de aire
- BROADCAST: Cada host direcciona cualquiera
de los datos a un host especifico o a todos
los host conectados a la red. No hay un
orden preestablecido que los host deban
seguir para utilizar la red: los datos se
transmiten en la red por orden de llegada.
- PASO DE TOKENS: El paso de tokens controla el acceso a la red
mediante la transmisión de un token electrónico a cada host de
forma secuencial. Cuando un host recibe el token, puede enviar
datos a través de la red.
- BROADCAST: Cada host direcciona cualquiera
de los datos a un host especifico o a todos
los host conectados a la red. No hay un
orden preestablecido que los host deban
seguir para utilizar la red: los datos se
transmiten en la red por orden de llegada.
- Una topologia logica describe la
forma en que el host accede al
medio y se comunica en la red a
través de un medio como un cable o
las ondas de aire
- TOPOLOGIAS FÍSICAS
- ARQUITECTURAS LAN
- ETHERNET: La arquitectura Ethernet se
basa en el estándar IEEE 802.3. El
estándar IEEE 802.3 especifica que una
red emplea el método de control de
acceso denominado Acceso múltiple con
detección de portadora y detección de
colisiones (CSMA/DC). Ethernet emplea
una topología lógica de broadcast o bus y
una topología física de bus o de estrella.
- TOKEN RING: Se integra generalmente
con los sistemas de computadora
central de IBM. Token Ring se utiliza con
computadoras centrales. La topología
Token Ring se conoce como un anillo
cableado en forma de estrella ya que el
aspecto externo del diseño de la red es
una estrella.
- FDDI: Es un tipo de red Token Ring. La
implementación y la topología de FDDI
difieren de la arquitectura LAN Token
Ring de IBM. FDDI se utiliza
frecuentemente por conectar varios
edificios en un complejo de oficinas o en
una ciudad universitaria. FDDI se ejecuta
en cable de fibra óptica. FDDI se ejecuta a
100 Mbps en una topología de anillo
doble. El anillo externo se denomina
anillo principal y el anillo interno se
denomina anillo secundario. Un anillo
dual de FDDI admite un máximo de 500
computadoras por anillo. La distancia
total de cada longitud del anillo de cable
es de 100 km (62 millas).
- FDDI: Es un tipo de red Token Ring. La
implementación y la topología de FDDI
difieren de la arquitectura LAN Token
Ring de IBM. FDDI se utiliza
frecuentemente por conectar varios
edificios en un complejo de oficinas o en
una ciudad universitaria. FDDI se ejecuta
en cable de fibra óptica. FDDI se ejecuta a
100 Mbps en una topología de anillo
doble. El anillo externo se denomina
anillo principal y el anillo interno se
denomina anillo secundario. Un anillo
dual de FDDI admite un máximo de 500
computadoras por anillo. La distancia
total de cada longitud del anillo de cable
es de 100 km (62 millas).
- TOKEN RING: Se integra generalmente
con los sistemas de computadora
central de IBM. Token Ring se utiliza con
computadoras centrales. La topología
Token Ring se conoce como un anillo
cableado en forma de estrella ya que el
aspecto externo del diseño de la red es
una estrella.
- ETHERNET: La arquitectura Ethernet se
basa en el estándar IEEE 802.3. El
estándar IEEE 802.3 especifica que una
red emplea el método de control de
acceso denominado Acceso múltiple con
detección de portadora y detección de
colisiones (CSMA/DC). Ethernet emplea
una topología lógica de broadcast o bus y
una topología física de bus o de estrella.
