Dibujo de ingenieria Momento 2

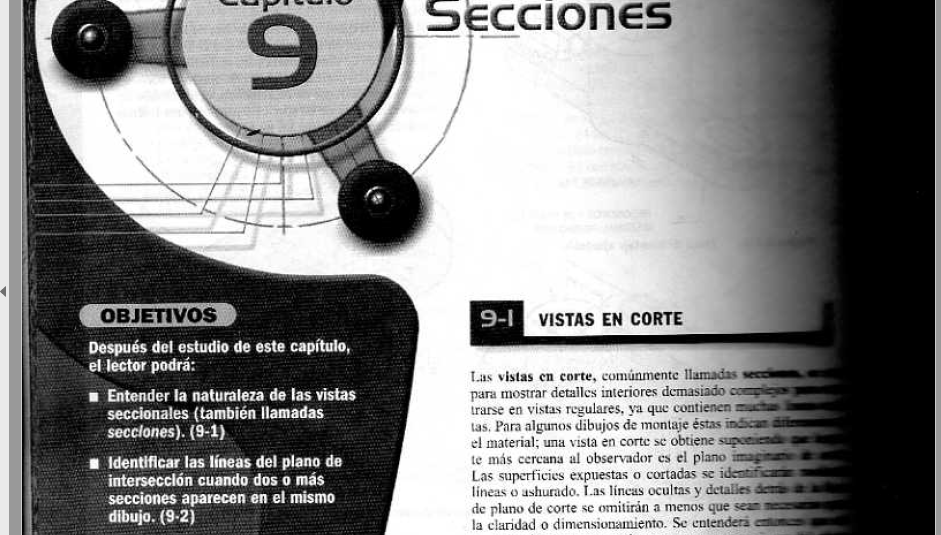

Corte y secciones
Concepto: Es la representacion de un fin de una pieza para hcer mas sencilla la acotacion
Representacion: se representa con una serie de rayado sobre la vista o parte de ella
Diferentes tipos de corte
Corte total: es el producido por uno o varios planos que atraviesan totalmente la pieza
Corte parcial o mordedura se utiliza cuando solo necesitamos representar peqeuños detalles de una pieza

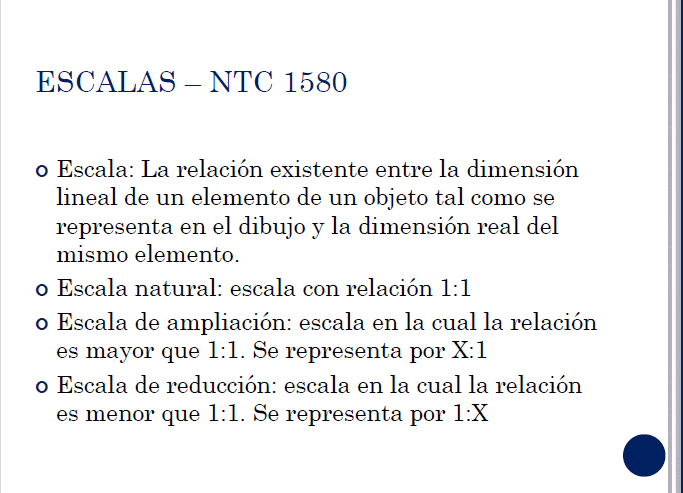

Escalas normalizadas
Concepto: Es la relacion entre la dimencion dibujada y la dimension real
Escalas mas usadas
En Fabricacion o instalaciones: 1:2 - 1:5 - 1: 10
Contrucciones civiles: 1:5 - 1:10 - 1:20 - 1:50
Topograficas: 1:100 - 1:200 - 1:500
Urbanismo: 1:1000 - 1:2000 - 1:5000
Escala de ampliacion 2:1 - 5:1 - 10:1

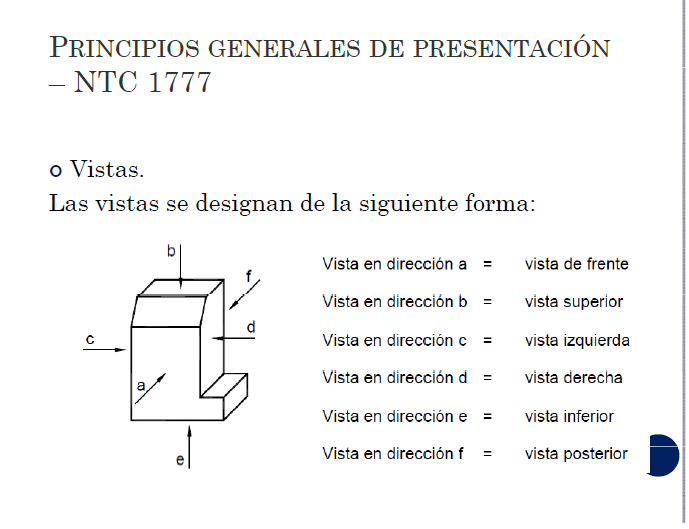

Vistas normalizadas
Concepto: se obtine proyectando las caras del objeto en sus seis planos
Vistas necesarias:
Vista frontal la que nos represente mas detalles de la pieza
Vista leral o de perfil
Vista de planta o superior
Vistas isometricas
Se refiere a las vistas con respecto al plano las cuales deben estar alineadas isometricamente

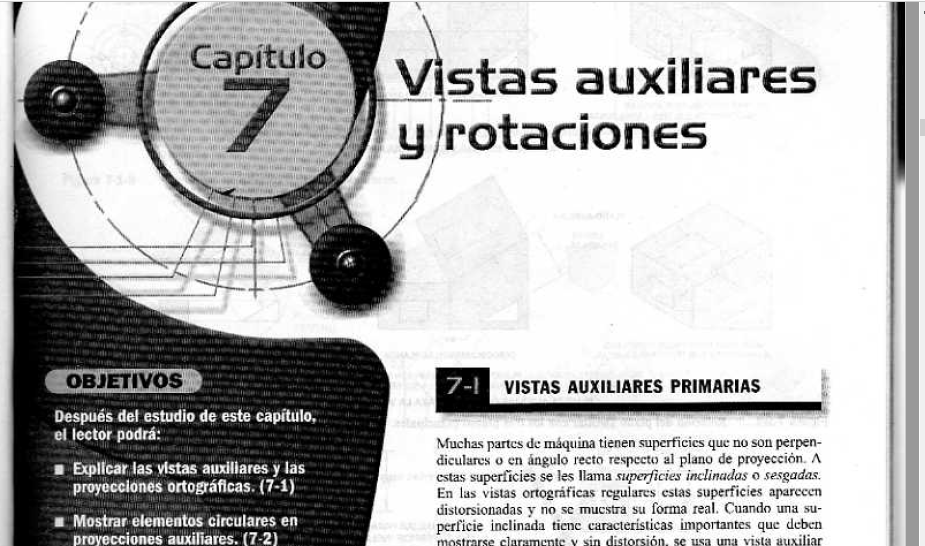

Vistas Auxiliares
Son Fracciones de una vista que representa un detalle que no se puede mostraren una vista normal
Vistas Locales
Se utilizan cunado el objeto a representar tiene forma simetrica y solo se necesita representar una parte de la pieza
Esta vista va unida a la vista principal por una linea fina de trazos y punto

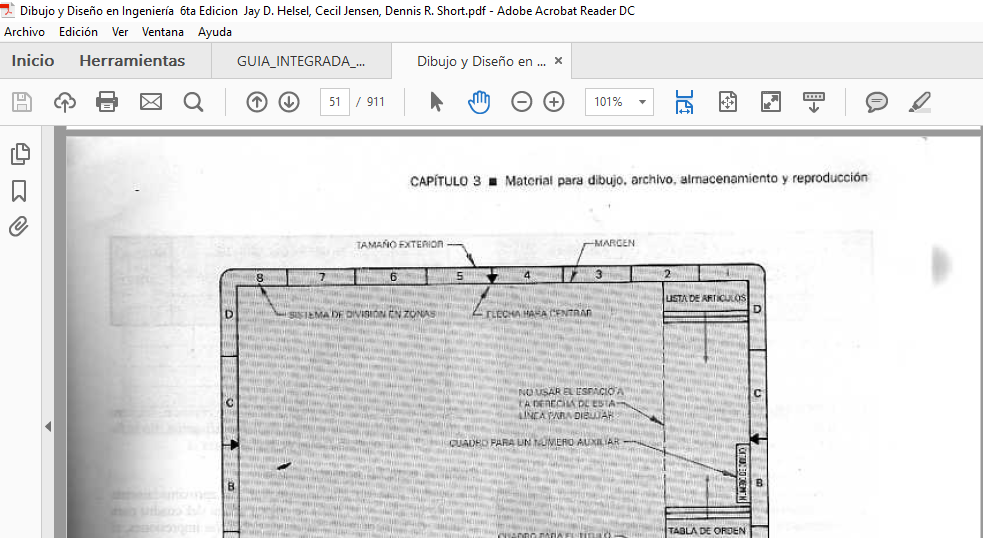

Formato normalizado Concepto: Hoja de papel para dibujo con medidad nomalizadas
Formtos serie A
Formato serie B > que la serie A
Formato Seri C son > que la seria A pro > la seri B

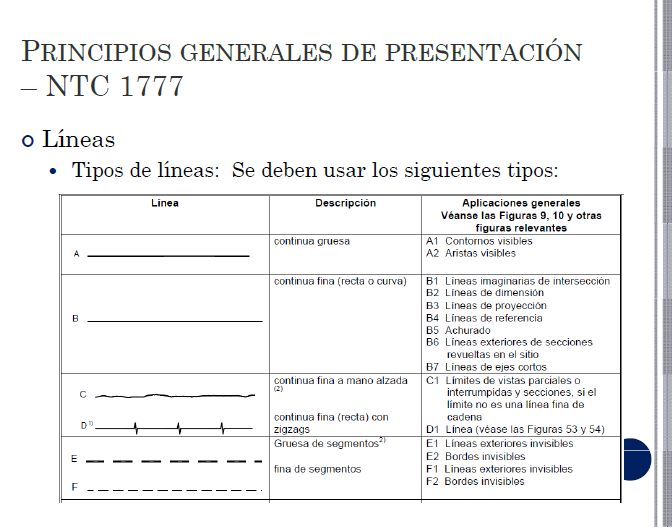

Lineas normalizadas
Concepto: se utilizan para representar diferentes aspectos del dibujo y de las vistas
Linea gruesa
Contornos y aristas de vistas
Linea fina
Linea ficticia
linea de cota
Linea de proyeccion
Linea de proyeccion
Linea de referencia
Linea de rayados
Linea de eje cortos
Linea fina a mano alzada
Linea de vistas o cortes parciales
No son lineas trasos o puntos
Linea gruesa de traso y linea fina de trazos
Se utilizan en contornos ocultos y aristas ocultas
Linea grusa de trazos y puntos
Se utiliza en superficies que son objeto de especificaciones particulares
